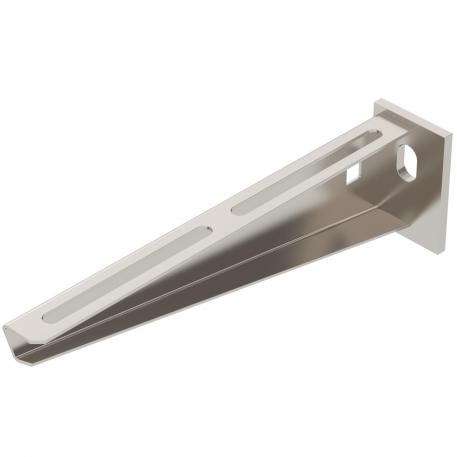

Konsol til væg eller loftpendel AW 15 A2
Art.nr. 6421024 | EAN 4012196207619
- Produkt beskrivelse
-
Produkt beskrivelseLet væg- og pendelkonsol med påsvejset topplade.
Fastgørelse af konsollen på U-pendlen fra en bredde på 400 mm med sekskantskrue gennem pendlens to vanger. Anvend de passende afstandsstykker!
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 210 mm CO2 fodaftryk (GWP) fra vugge til port 1,252 kg CO2e / 1 Styk Dimension B210mm F i kN 1,5 kN Farve specialstål Huldiameter 11 mm Højde 60 mm Længde 40 mm Mål A 40 mm Mål B 210 mm Mål H 60 mm Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Rustfrit stål, bejdset Ja Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW 15
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Bræddebolt med kombimøtrik A2
FRSB 6x12 A2 6406138 100 Styk - Downloads
-
