Anskaffelsen af et fotocelleanlæg er altid forbundet med store investeringer, som skal tjene sig ind hurtigst muligt. Dermed er det meget vigtigt, at de til stadighed er til rådighed.
Hvad skal du være opmærksom på i forbindelses med solceller? Solcelleanlæg på taget eller installeret fritstående, er særligt truet af lynnedslag og overspændinger. Hvis solcelleanlægget skadet på den måde, udebliver udbytte, indtil der er foretaget en reparation. Desuden opstår der mange omkostninger, eksempelvis hvis vekselretteren skal udskiftes. Med OBO er du altid på den sikre side: Vi tilbyder omfattende systemløsninger til at beskytte dine solcelleanlæg mod lynnedslag og overspændingsskader.
Oversigt over dine fordele
- Komplet system til stort set alle elektrotekniske krav for et solcelleanlæg
- Systemløsninger, der giver hurtige og vedvarende sikre installationer
- Skræddersyet support til opstilling og drift af solcellesystemløsninger
- Mange års erfaring og kompetence angående beskyttelse og forsyning af solcelleanlæg
- Praktisk, omfattende oplæring i omgang med solceller
- Solidt funderet installations- og planlægningshjælp
- Investerings- og retssikkerhed
Hurtig introduktion
Systemløsninger

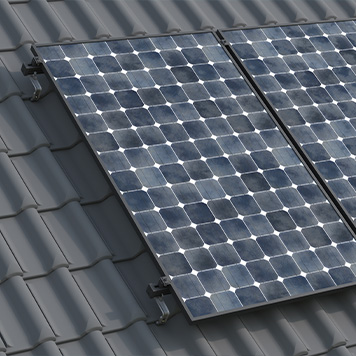

Magic PV Pitch-anlæg til skråtage
De fleste anlæg på skråtage monteres udvendigt som monterede anlæg på det eksisterende hustag. PV-modulerne anbringes på taget ved hjælp af tagkroge. Tagkrogen fastgøres på tagkonstruktionen og holder monteringsskinnen til montering af modulklemmen

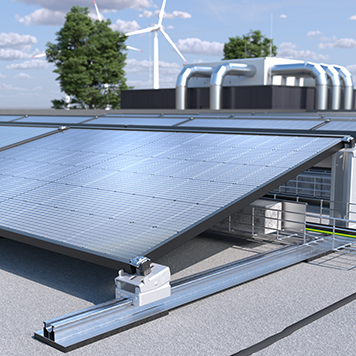

Magic PV Flat Pro
På flade tage sikrer Magic PV Flat Pro-systemet skrue- og værktøjsfri installation og imponerer samtidig med fleksible systemkomponenter og UniBase-ballastsystemet til variabel afbalancering af hele systemet.

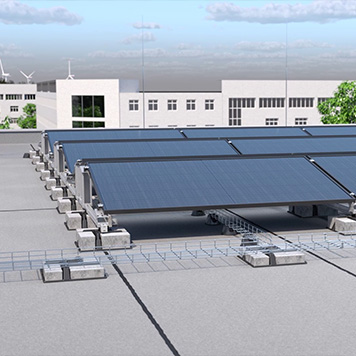

Magic PV Flat Basic
Vores Basic System til flade tage kan klare høj belastning og er hurtige at montere. Det er kendetegnet ved et integreret system til kabellægning og ballastering på samme tid. Systemkonstruktionen er mulig i trin takket være den fleksible rygning.

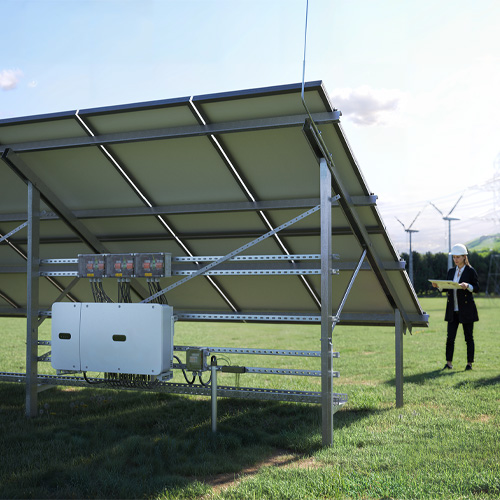

Fritstående solcelleanlæg Magic PV Field
Fritstående solcelleanlæg vil sige, at solcellemodulerne er stillet op på store arealer, der ikke udnyttes til landbrug – i modsætning til den udbredte montering på tage. Solcelleanlæg kan under gunstige betingelser give et forhøjet udbytte.

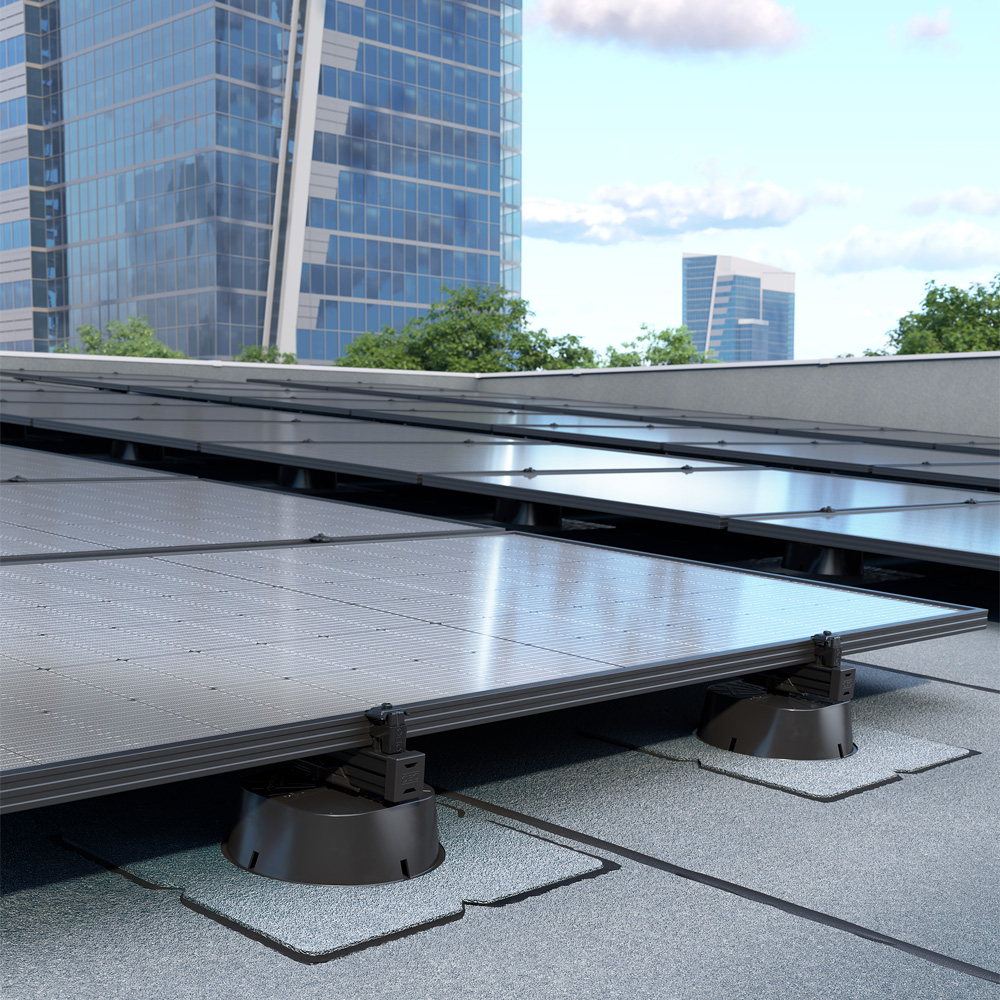

Magic PV UniBase Glue
Som ballastfrit PV-monteringssystem kan den universelle fod Magic PV Uni Base Glue anvendes på alle gængse skrå- og flade tage. I tråd med vores systemtankegang kan den kombineres med mange andre OBO-produkter.
Uanset hvilken type solcelleanlæg, du gerne vil realisere: Hos OBO kan du findes passende systemløsninger til følgende kompetenceområder:
Downloads
Ofte stillede spørgsmål
- Hvilke tiltag skal jeg gøre brug af for at beskytte solcelleanlæg?
DIN VDE 0100-712 fastsætter, at der ved det elektriske anlægs overgangspunkt (husets tilslutningsdåse eller hovedfordeler) skal anbringes et standardiseret informationsskilt. Informationsskiltet kaldes også et brandvæsenskilt og hjælper med at gøre brandvæsnet opmærksom på solcelleanlægget. I overensstemmelse med dette foretages der så slukningstiltag, hvor sikkerhedsafstandene iht. DIN VDE 0312 overholdes. Desuden skal der sørges for, at DC-ledningerne føres sikkert. De skal føres, så de er sikret mod beskadigelser af isoleringen for at gøre redninger i tilfælde af brand sikre for personer. Iht. VDE-AR-2100-712 skal der etableres beskyttelse ved hjælp af en egnet adskillelse eller en brandbeskyttelseskanal som PYROLINE® Sun PV.

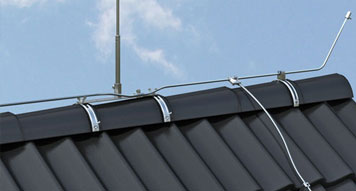

- Hvad har jeg brug for til den udvendige lynbeskyttelse af solcelleanlæg?
Frem for alt: God planlægning. Desuden kræves der for pålidelig udvendig lynbeskyttelse af solcelleanlæg: rundtråd/fladleder, udlægningssten, opfangere, forbindere, holdere, udvidelsesstykker og andre systemrelevante komponenter. Du kan finde yderligere oplysninger om ydre beskyttelse af solcelleanlæg her.
- Hvordan installerer jeg den udvendige lynbeskyttelse i kombination med et solcelleanlæg?
Hav altid solcelleanlægget med i planlægningen af lynbeskyttelsessystemet, på den måde sikrer du, at solcelleanlægget ikke kommer til at være i skygge, da udbyttet ellers kan forringes. Selve installationen foregår eller, som for alle andre lynbeskyttelsesanlæg.
- Hvordan holder jeg adskillelsesafstandene til lynbeskyttelsessystemet, hvor der er et solcelleanlæg?
Adskillelsesafstandene til lynbeskyttelsesanlægget findes iht. VDE 0185-305-3. Hvis disse afstande ikke kan overholdes med et konventionelt lynbeskyttelsessystem, så kan adskillelsesafstanden reduceres ved at anvende forskellige OBO isCon-afledninger op til 90 cm. Du kan finde flere oplysninger om vores isCon-system her.

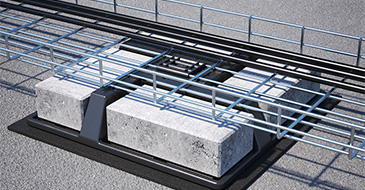

- Hvilke muligheder har jeg for trækaflastning ved lodret kabelføring af et solcelleanlæg?
Der er forskellige muligheder for at udforme den vinkelrette forsyning sikkert. Det gælder dog grundlæggende set, at kabler og ledninger skal fastgøres med egnede metoder, så snart måden, de føres, ikke giver støtte hele vejen.
Stigesystemer er den optimale løsning til lodret føring. En anden mulighed er direkte føring på væggen. Profilskinner med passende bøjlebeslag eller ledningsholdere fastgøres her direkte på væggen eller til en stålkonstruktion.

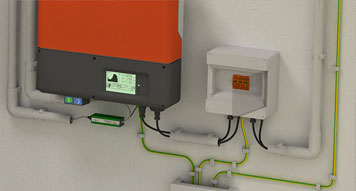

- Hvordan beskytter jeg vekselretteren optimalt, hvor der er et solcelleanlæg?
For at beskytte solcelleanlæggets vekselretter optimalt skal der altid anvendes en anordning til beskyttelse mod overspænding på DC-siden. På AC-siden skal der som minimum indsættes en anordning til beskyttelse mod overspænding ved det elektriske anlægs forsyningspunkt. Hvis vekselretteren er mere end 10 m ledningslængde væk fra forsyningspunktet, skal overspændingsbeskyttelsen gentages lige før vekselretteren på AC-siden.
I tilfælde af et elektrisk anlæg med udvendigt lynbeskyttelsessystem skal der på AC-siden altid anvendes en afleder af typen 1(+2). På DC-siden kræves der en type 1(+2)-afleder, når solcelleanlægget er galvanisk inkorporeret i det udvendige lynbeskyttelsessystem. I andre tilfælde er SPD'er af type 2 tilstrækkeligt.
- Hvordan fører jeg kablet omkring flugt- og redningsveje, hvor der er et solcelleanlæg?
Hvis installationerne befinder sig i flugt- og redningsveje, skal solcellejævnsstrømsledninger indkapsles. De byggeretlige krav kan findes i de på stedet gældende byggereglementer.

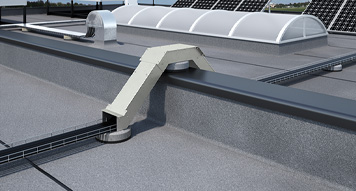

Brandsikringskanalen PYROLINE® Sun PV er den ideale løsning til brandsikker føring af solcellejævnstrømsledninger. Denne kanal opfylder kravene som I-kanal iht. DIN 4102 del 11 til installation af kabler i flugt og redningsveje. Desuden opfylder den kravene i VDE 2100-712. Kanalen består af vand- og frostbestandig brandsikringsplader af glasfiberletbeton (ikke brændbar, byggematerialeklasse A1) og kan dermed også udføres udendørs.
Understøttelse
krav
Overtagelse af ansvar, sikring af anlæg.
Ved opstilling af et lynbeskyttelsessystem til et solcelleanlæg skal der overholdes mange standarder og bestemmelser. Virksomheden, som opstiller solcelleanlægget har i 30 år ansvaret for, at det fungerer korrekt. Hertil kommer forsikringsgiverens krav.
Virksomheden, som installerer et elektrisk anlæg, er juridisk forpligtet til, at overdrage det i fejlfri tilstand.
Den driftsansvarliges ansvar
Ved tilførslen af den udvundne energi er stort set alle solcelleanlæg underlagt kravene for erhvervsmæssig brug. Anlæggets driftsansvarlige har i henhold til bestemmelsen om forebyggelse af ulykker BGV A3 pligt til fagligt korrekt at kontrollere anlægget og vedligeholde det.
Denne regelmæssige kontroller af det elektriske anlæg skal udføres af en elektriker.
Relevante standarder
Opstilling af lavspændingsanlæg
> DIN VDE 0100-100 (IEC 60364-1)
> DIN VDE 0100-534 (IEC 60364-5-53)
> DIN VDE 0100-410 (IEC 60364-4-41)
> DIN VDE 0100-443 (IEC 60364-4-44)
> DIN EN 60664-1 (IEC 60664-1)
Ibrugtagningskontrol og dokumentation
> VDE 0100-600 (IEC 60364-6)
> VDE 0105-100 (EN 50110-1)
Krav til strømforsyningssystemer med solceller
> DIN VDE 0100-712 (IEC 60364-7-712)
> DIN EN 62446 (IEC 62446)
> DIN CLC/TS 61643-12 (IEC 61643-12)
> DIN CLC/TS 50539-12 (CLC/TS 51643-32, IEC 61643-32)
> VDE 0185-305-3 bilag 5

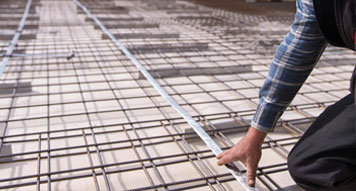

Lynbeskyttelsesanlæg og jordingssystemer
> DIN EN 62305-1 til -4 (IEC 62305-1 til -4)
> Lokale supplerende krav (f.eks. bundeslandenes byggereglementer i Tyskland)
> DIN 18014
> DIN VDE 0100-540 (IEC 60364-5-54)
Brandsikring i forbindelse med solceller
> VDE-AR-E 2100-712
Byggeretlige bestemmelser
> EN 13501-1/-2, DIN 4102-1/-2 regler vedrørende byggematerialres og byggeprodukters brændbarhed
> De nationalen hhv. regionale byggeregler i forbindelse med brug af byggeprodukter skal overholdes. Herunder hører bundeslandenes byggereglementer i Tyskland, VKF-regler i Schweiz og OIB-retningslinjer i Østrig
Denne liste er ikke udtømmende! Overhold også de respektive lokale og lovmæssige krav.
Er du sikker på, hvilke tiltag du skal udføre for at beskytte dit solcelleanlæg? Så hjælper vores grafik, som skridt for skridt fører sikkert videre til de passende beskyttelsestiltag.
