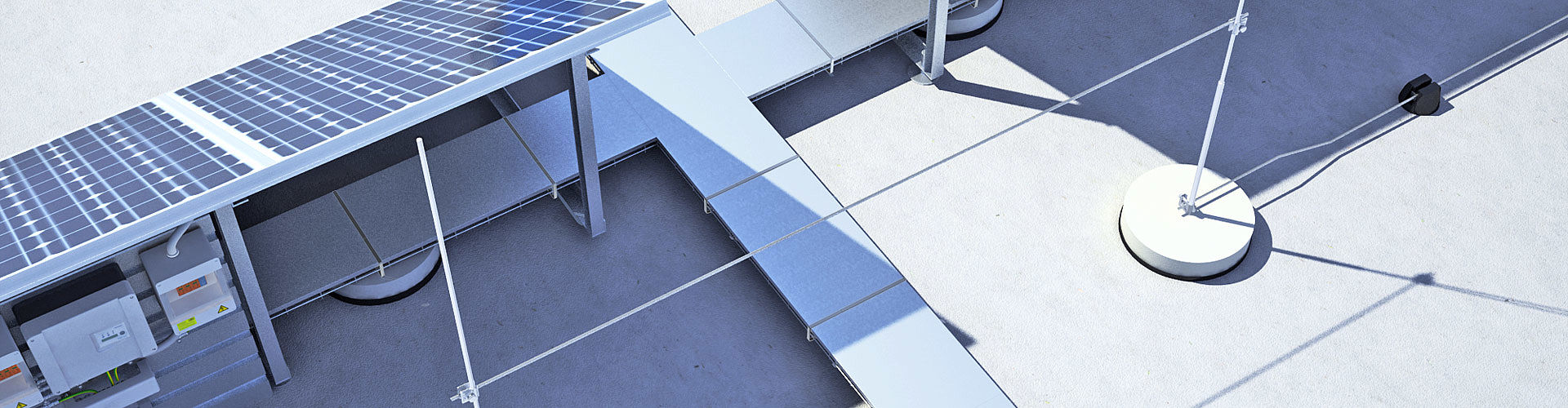

Jording til solcelleanlæg

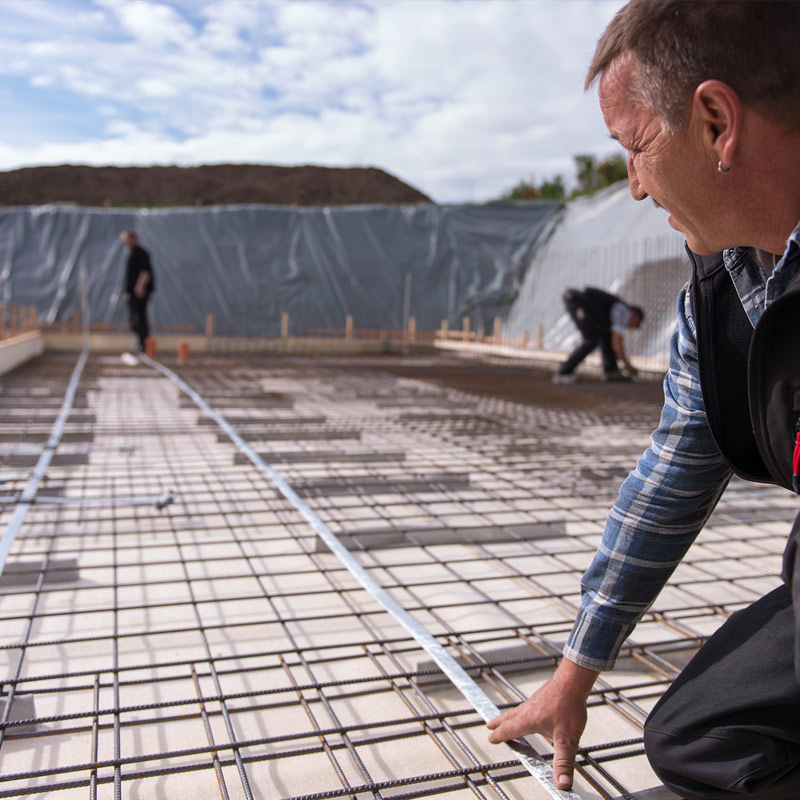

For solcelleanlæg til tage uden lynafledningssystem skal der i Tyskland installeres en fundamentsjording iht. DIN 18014. For solcelleanlæg til tage med lynafledningssystem skal kravene i VDE 0185-305-3 (IEC/ EN 62305-3) desuden overholdes (jordingsmodstand < 10 ohm). For fritstående solcellenanlæg skal kravene i VDE 0185-305-3 (IEC/EN 62305-3) til jording desuden overholdes.
| TYPE A | TYPE B |
|---|---|
|
|
Normativt jordingsanlæg til lynafledningssystemer
Jordingsanlæg type A
Type A jordingsanlæg omfatter eksempelvis skrue- og rammefundamenter, hvis de lever op til kravene i VDE 0185-561-2 (IEC/EN 62561-2). Her er det afhængigt af de valgte materialer ikke kun et minimumstværsnit, der skal overholdes, men der skal også tages hensyn til mekaniske samt elektriske egenskaber.
Jordingsanlæg type B
Plade- og stribefundamenter er eksempler på type B jordingsanlæg. Iht. VDE 0185-305-3 bilag 5 har de en reduceret jordingsvirkning og kan udvides med yderligere jordingsanordninger såsom maskejording (20 m x 20 m) eller dybdejording.
I begge tilfælde har OBO et sortiment af passende dybdejording med Ø20 mm hhv. Ø25 mm, tråde med Ø10 mm samt bånd i forskellige dimensioner 30 x 3,5 mm eller 40 x 4 mm.

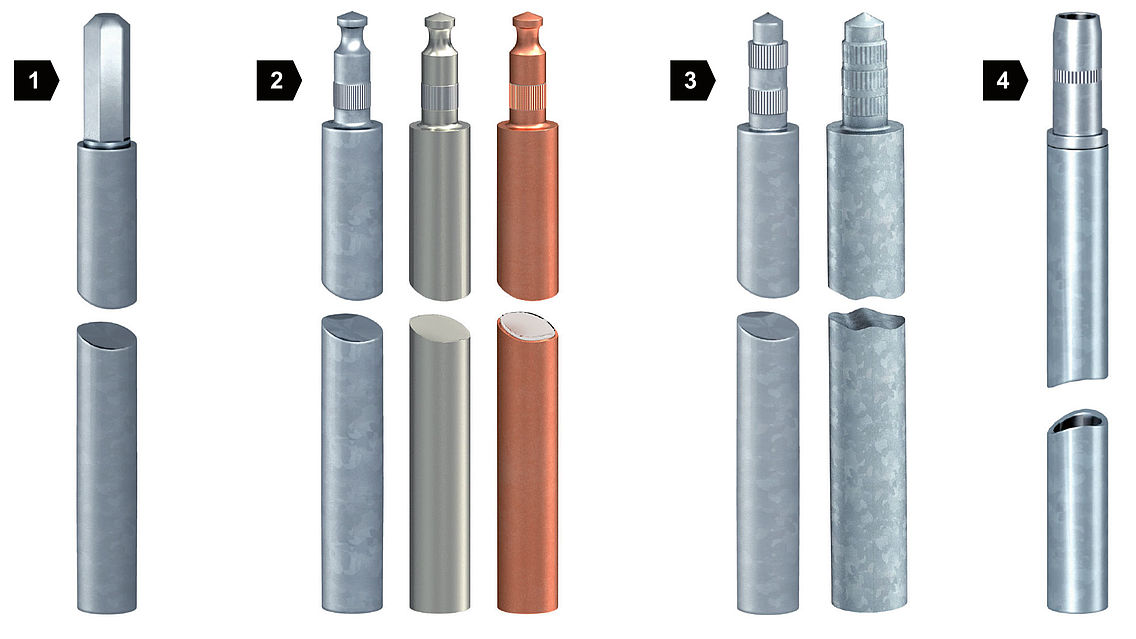

| 1 | Type OMEX |
| 2 | Type BP |
| 3 | Type Standard |
| 4 | Type LightEarth |
Ved fundamenter med armeringsstål er det ikke tilladt med forzinket eller forkobret jording i jordlaget. I jordlaget skal der anvendes højlegeret rustfri stål med mindst 2 % molybdænindhold, som i råmaterialerne nr.1.4401, nr.1.4404 eller nr.1.4571. Det er i vidt omfang neutralt i forhold til andre, mere og mindre ædle, råmaterialer og sikrer stor disponibilitet af anlægget.
Funktionsjording af metalliske underkonstruktioner
For at sikre funktionsjording af metalliske underkonstruktioner eller modulunderstel skelner VDE 0185-305-3, bilag 5 mellem følgende situationer:
| Situation | Minimumstværsnit, kobber-funktionsjording |
|---|---|
| Solcelleanlæg uden lynafledningssystem eller solcelleanlæg med lynafledningssystem og adskillelsesafstanden overholdes | 6 mm2 |
| Solcelleanlæg med lynafledningssystem og adskillelsesafstanden overholdes ikke | 16 mm2 |
