Overspændingsbeskyttelse til solcelleanlæg

Overspændingsbeskyttelsessystemer til solcelleanlæg

Relevante retningslinjer

Følgende retningslinjer skal overholdes ved standardiseret overspændingsbeskyttelse af solcelleanlæg:

• For at forhindre overspændingsskader anbefales der til solcelleanlæg, der er monteret uden på tag, et lynsikringssystem iht. VDE 0185- 305-3 (IEC/ EN 62305-3).
• En risikoanalyse iht. VDE 0185-305-2 hjælper har med at bestemme nødvendigheden af et lynbeskyttelsessystem samt den nødvendige lynbeskyttelsesklasse. Det gælder kun i tilfælde, hvor der på grund af andre retningslinjer, som eksempelvis lokale byggereglementer, ikke kræves nogen andre lynbeskyttelsessystemer.
  Til komplekse fristående solcelleanlæg, som eksempelvis solcellekraftværker eller solcelleparker med krav om øget tilgængelighed, skal nødvendigheden eller behovet for yderligere tiltag generelt kontrolleres under anvendelse af VDE 0185-305-2.
• Det er kun beskyttede anlæg, der kan klare de belastninger, de udsættes for, og vedvarende producere sikker energi. Således anbefaler tingsforsikringsselskaberne i den nye udgave af VdS-retningslinjerne 2010 (februar 2021) stadig indvendig overspændingsbeskyttelse til fritstående solcelleanlæg.
• I forbindelse med etablering af solcellestrømforsyningssystemer er standarderne i VDE 0100-serien gældende, særligt DIN VDE 0100-712.
• Hvis et solcelleanlæg opstilles og tilsluttes det elektriske anlæg for første gang, skal der gøres brug af en overspændingsbeskyttelse (type 2 / klasse II) på AC-siden iht. DIN VDE 0100-443 og DIN VDE 0100-712 (IEC 60364-4-44 og 60364-7-712).
• Med den supplerende henvisning i DIN VDE 0100-712 til VDE 0185-305-3 bilag 5 er der ud over AC-siden også brug for en overspændingsbeskyttelse på DC-siden for at bidrage til vekselretterens sikkerhed for anlæg med udvendigt lynbeskyttelsessystem.

Overspændingsbeskyttelsesanordninger: Valg og påkrævet antal

Ved valget skal det tages hensyn til følgende punkter:

• Den største vedvarende spænding for en overspændingsbeskyttelsesanordning til jævnstrømsiden af solcelleanlægget må under ingen omstændigheder overskride solcelleanlæggets største tomgangsspænding.
• Antallet af nødvendige beskyttelsesanordninger afhænger af antallet af MPP-trackere i det pågældende solcellesystem.
• Hvis vekselretteren er forbundet med informations- eller kommunikationsanordninger, skal disse ledninger også være inkorkoreret i potentialudligningen med egnede overspændingsbeskyttelsesanordninger.

Installationen af vekselretteren til solcelleanlæg bliver afhængigt af forholdene på stedet lavet direkte på taget, i loftrummet og hyppigt også i kælderen. Ved installation i kælderen kan det være en god ide, ikke kun at indsætte overspændingsbeskyttelsen før vekselretteren, men desuden også hvor ledningerne kommer ind i bygningen for at undgå induktive forbindelser.

OBO-løsninger til et sikkert solcelleanlæg

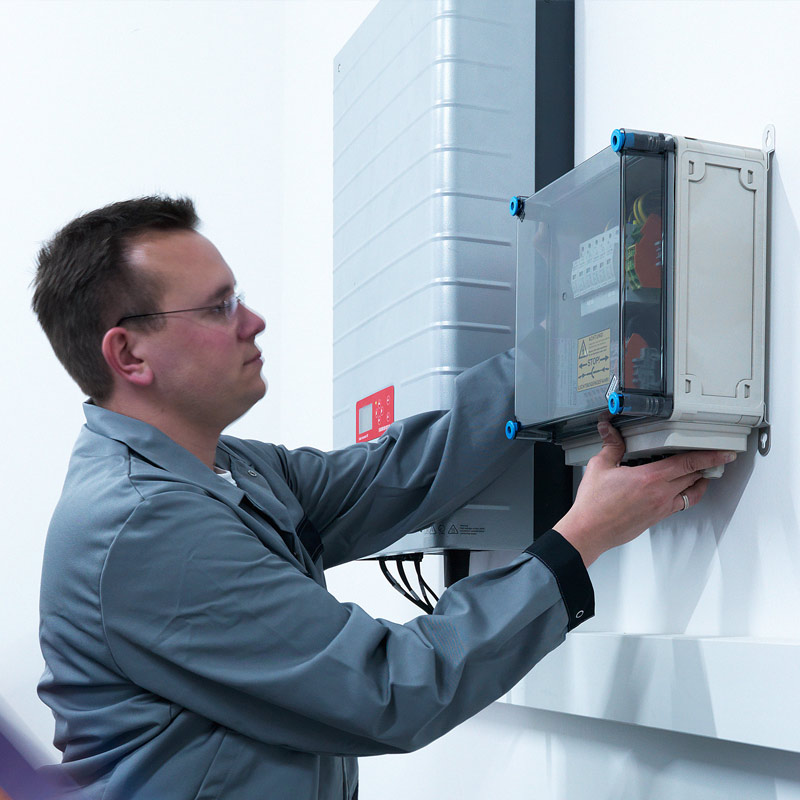

Overspændingsbeskyttelse til solcelleanlæg har altid to sider: Både på jævnstrøms- såvel som på vekselstrømssiden kan overspændinger finde vej til systemet af forskellige grunde og dermed eksempelvis skade vekselretteren. OBOs overspændingsbeskyttelse sikrer pålideligt alle sider. For at beskytte vekselretterens indgang på DC-siden tilbyder OBO et udvalg af generatortilslutningskasser med lyn- og overspændingsbeskyttelse.
