Potentialudligning ved solcelleanlæg



Den fysiske afstand fra et solcelleanlæg til det udvendige lynbeskyttelsessystem skal så vidt muligt altid overholdes for at beskytte det. Hvis det ikke er muligt på grund af betingelserne på stedet, så må den nødvendige minimumsafstand overskrides, hvis

▪ solcelleanlægget er galvanisk inkorporeret i det udvendige lynbeskyttelsessystem
▪ der laves et isoleret system med den højspændingssikrede, isolerede afledning isCon®.

Vigtige foranstaltninger

For at sikre en omfattende beskyttelse af solcelleanlægget skal man tage højde for følgende punkter:

  • Den lokale jording (PAS) skal forbindes med hovedpotentialudligningen (HPAS).
  • Potentialudligningsledere skal lægges tæt og parallelt med DC-ledningerne.
  • Også dataledningerne skal inddrages i beskyttelseskonceptet.

Fire skridt for omfattende beskyttelse af fotocelleanlæg

Trin 1: Kontrol af adskillelsesafstanden
Hvis den påkrævede adskillelsesafstand ikke kan overholdes, skal der etableres forbindelser mellem metaldelene, som kan lede lynstrøm.

Trin 2: Kontrollér beskyttelsesforanstaltninger
Eksempel: Der anvendes tiltag til lynbeskyttelsespotentialudligning på DC- og AC-siden, f.eks. lynstrømsafledere (type 1)

Trin 3: Inddragelse af dataledninger
Også dataledningerne skal inddrages i beskyttelseskonceptet.

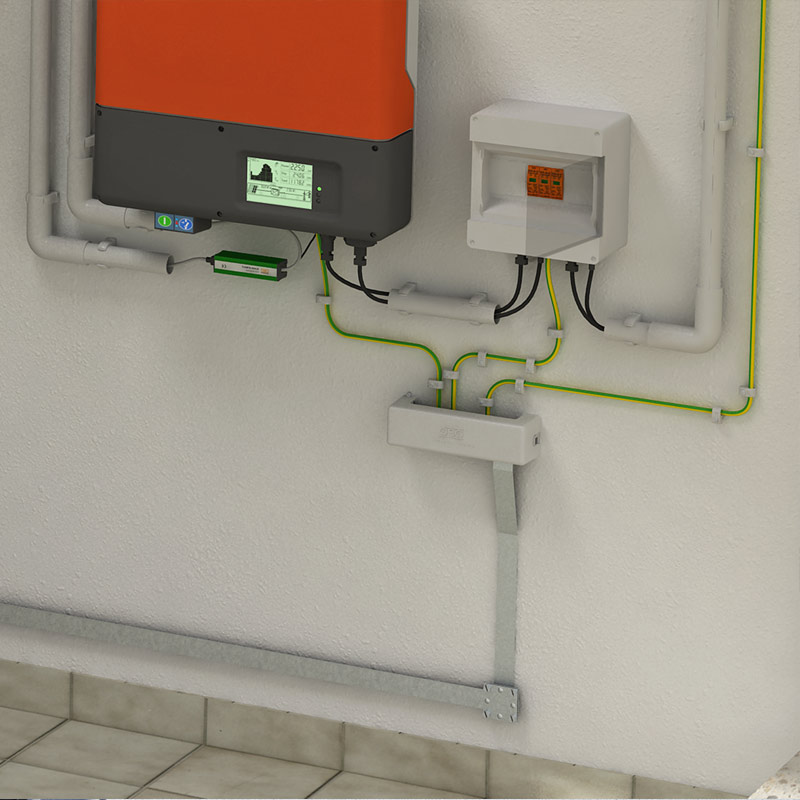

Trin 4: Udførelse af potentialudligning
På vekselretteren skal der udføres en lokal potentialudligning.

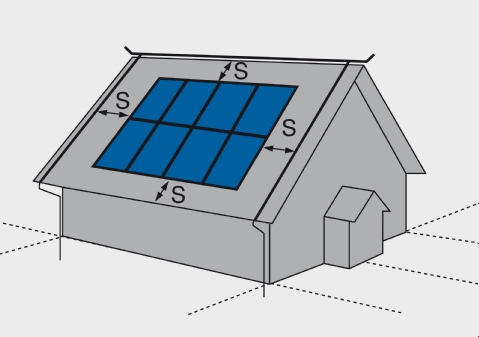

Adskillelsesafstand for solcelleanlæg

Lynbeskyttelsesanlægget skal etableres i adskillelsesafstand (s) i henhold til DIN EN 62305 i forhold til solcelleanlæggets dele. Som regel er en adskillelsesafstand (s) = sikkerhedsafstand på 0,5 m til 1 m tilstrækkelig.

Klimaanlæg, elektriske sensorer og solcelleanlæg er eksempler på udvendige påbygninger på tage, hvor adskillelsesafstanden skal overholdes. Denne afstand er nødvendig for at undgå farlig gnistdannelse og lynstrøm mellem det udvendige lynbeskyttelsesanlæg og de metalliske bygningsdele samt elapparaterne. Netop ved eftermontering af solcelleanlæg er det ikke muligt på grund af den konstruktionsmæssige situation. Den sikre løsning: det højspændingssikre, isolerede isCon®-system fra OBO. Med isCon®-ledningen kan der sikkert overholdes en adskillelsesafstand på 0,75 m i luften samt 1,5 m for faste konstruktionsmaterialer.

Hvis adskillelsesafstanden ikke kan overholdes

Hvis adskillelsesafstanden iht. VDE 0185-305-3 (IEC/ EN 62305-3) ikke kan overholdes af konstruktionsmæssige grunde, skal solcelleanlægget tilkobles testede lynstrømskompatible komponenter med 16 mm2 CU eller 25 mmaluminium til lynbeskyttelsesanlægget. Lynbeskyttelseskomponenter til at forbinde skal være kontrolleret iht. VDE 0185-561-1 (IEC/ EN 62561-1). I disse tilfælde kræves der på DC-siden overspændingsbeskyttelsesanordninger af typen 1 (class I) ller kombiafledere af typen 1+2 (class I+II), da lynstrøm ikke kan beherskes i bygningen.

Den nødvendige lynstrømspotentialudligning, som opnås her, forbinder alle metalliske og elektrisk ledende komponenter fra anlægget samt jordingssystemet med det normative lynbeskyttelsessystem. Iht. VDE 0185-305 del 3 og 4 (IEC/ EN 62305-3, -4) skal der her anvendes overspændingsbeskyttelsesanordninger (SPD'er) af type 1 (class I) eller kombiafledere af type 1+2 (class I+II) til de ledninger, der skal føres ind i bygningen.   Det gælder både på tag- såvel som jordniveau, til AC- såvel som til DC-siden af solcellestrømforsyningssystemet.

Det er for nødvendigheden af tiltag til beskyttelse mod overspænding DIN VDE 0100-443 (VDE 0100-443) samt DIN VDE 0100-712 (VDE 0100-712), der er udslagsgivende.

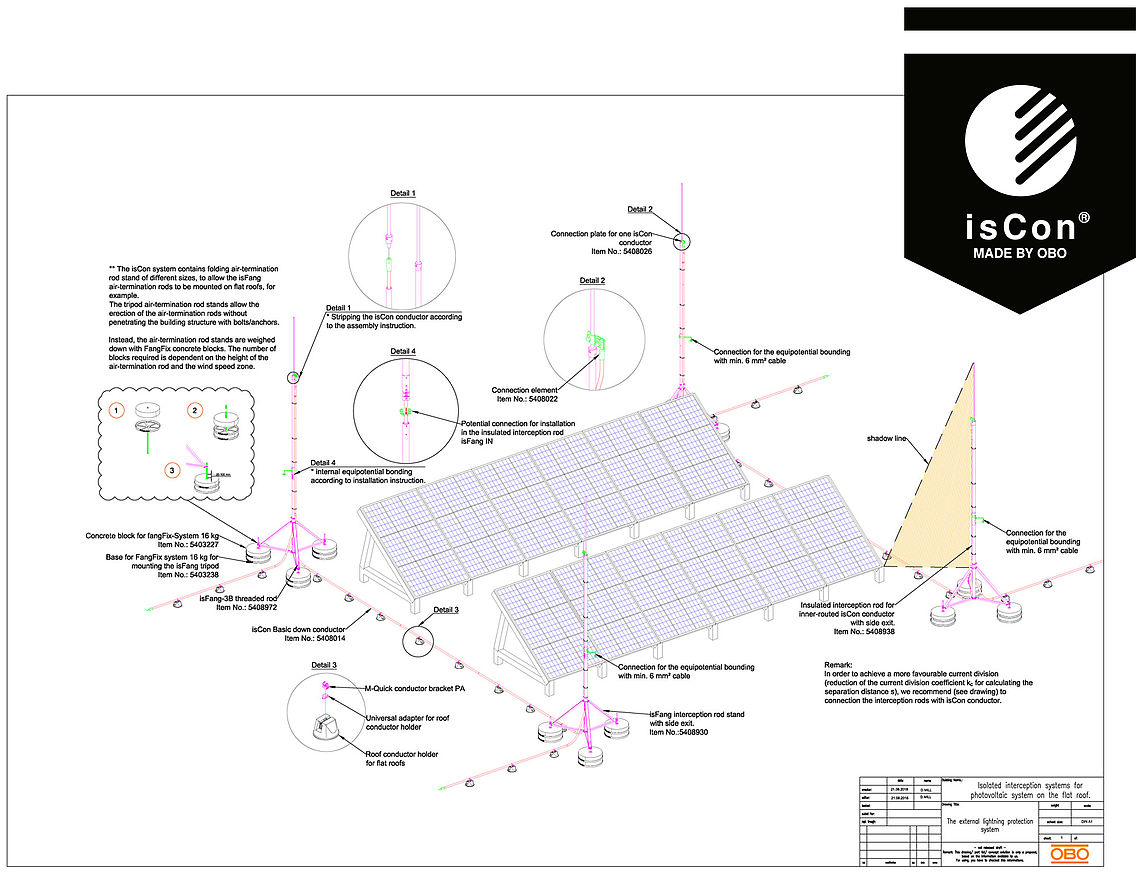

Position af afledermaster

Opfangermasterne eller -stængerne skal placeres, så de ikke skygger for fotocellemodulerne. For en kerneskygge er nok til at påvirke ydelsen i hele strengen negativt. Iht. VDE 0185-305-3, blg. 5 skal en opfangerstang stå mindst 108 x diameter væk fra modulet. Her skal man være opmærksom på, at solcellesystemet stadig skal befinde sig i beskyttelsesområdet. Med det højspændingssikrede, isolerede isCon®-system fra OBO kan adskillelsesafstanden overholdes på en sikker måde.
