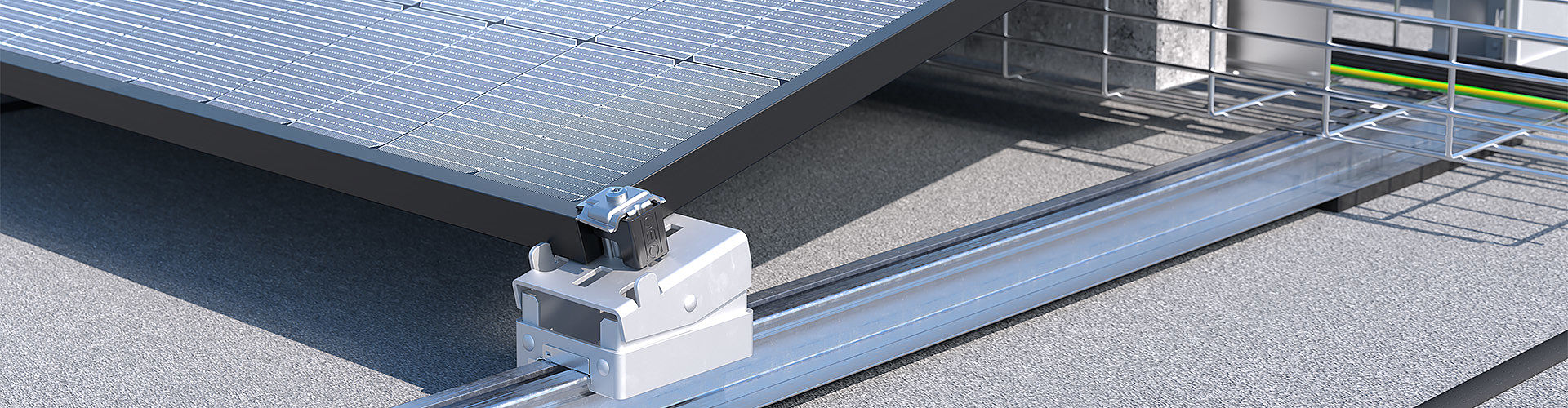

Magic PV Flat Basic
Hvis solcelleanlæg anbringes på flade tage, har det en betydelig fordel: Solcellemodulerne kan monteres uafhængigt af tagets eksisterende orientering. Vores Magic PV Flat Basic-system har endnu flere fordele med et smalt produktsortiment, som giver den størst mulige fleksibilitet. Monteringssystemet til anlæg til flade tage er holdbart, kan klare høj belastning og er let at montere uden skruer eller øvrigt værktøj på grund af Magic-kliksamlingen. Den fleksible rygning gør trinløs systemdesign muligt. Magic PV Flat Basic er kendetegnet ved et integreret system til kabellægning og samtidig ballastering. Det kan for eksempel gøres ved hjælp af gitterbakkesystemer.
Produkthighlights

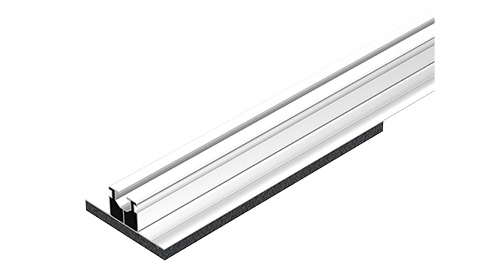

Bæreprofil til montering af solcellemodul, fladt tag
- Skridsikker bæreprofil til sikker montering af solcellemoduler på flade tage
- Kan anvendes fleksibelt og er kompatibel med korte og lange støtter (STK og STL)
- Nem udvidelse via skrubar forbindelse af flere bæreprofiler med længdeforbinder LV 35
- Stabil og sikker basis for holdbare solcelleanlæg på flade tage

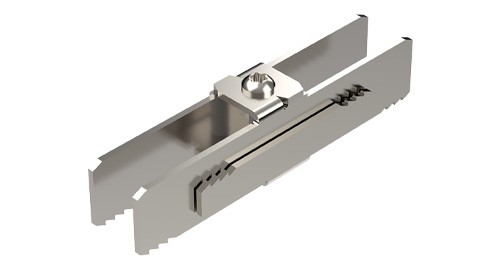

Langsgående forbindelse, bæreprofil, fladt tag
- Effektiv forbindelse af bæreprofiler TPF 35, ideel til solcellesystemer til flade tage.
- Nem montering med forinstalleret skrue M8 for hurtig fastgørelse
- Praktisk håndtering med fastskruning med standardnøgle Torx 40
- Sikker og robust forbindelse for maksimal stabilitet for bæreprofilerne

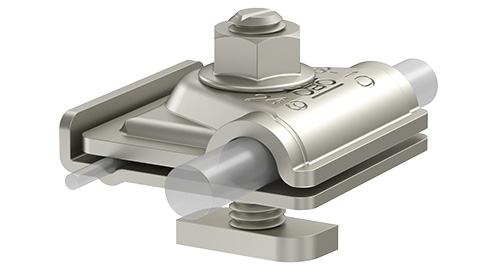

Universal-jordingsklemme solcelle
- Universal-jordingsklemme er formonteret
- Nøjagtigt tilpasset holder til jordingsklemme ved hjælp af en formonteret glidemøtrik i noten til den tilhørende bæreprofil
- Lynstrømafledningsevne 100 kA
- Hurtig montering af integreret fjedermekanisme
- Til rundlederfastgørelse RD 8-10
- Til fastgørelse af ledninger 6-50 mm² med en og / eller flere ledere
- Til alle profiler med not 10 mm. Der sikres et optimalt resultat i kombination med OBO-bære-profilen.
- Overholder kravene iht. DIN EN 62561-1

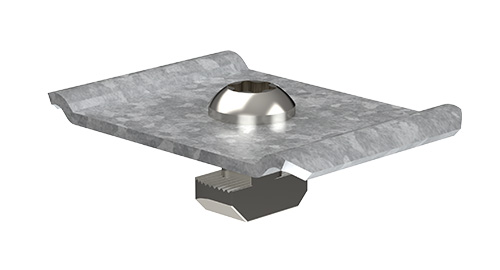

Fastgørelsessæt gitterbakke, Solcellemonteringssystem fladt tag
- Fastgørelsessæt til sikker montering af gitterbakker på bæreprofiler TPF 35
- Ideelt til systemer til flade tage og optimalt til solcelle-monteringssystemer
- Alt-i-et-sæt med klemstykke, glidemøtrik og skrue til dannelse af en stabil forbindelse
- Nem montering med hurtig og ukompliceret installation for maksimalt hold

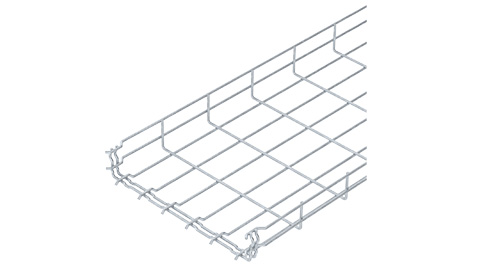

Gitterbakke GR-Magic® 55
- Gitterbakke med tilpasset beslag for nem og hurtig montering
- Ingen yderligere forbindelseskomponenter kræves på grund af det intelligente stiksystem
- Kontrolleret sikkerhed iht. VDE-direktiv 0639 eller IEC/EN 61537 for mekaniske og elektriske værdier
- Nem montering, som er afprøvet i praksis, af de enkelte gitterbakker med nærmest utallige muligheder.
- Gennemgående tilgængelighed med et stort produktudvalg, f.eks. forskellige mål og/eller overflader

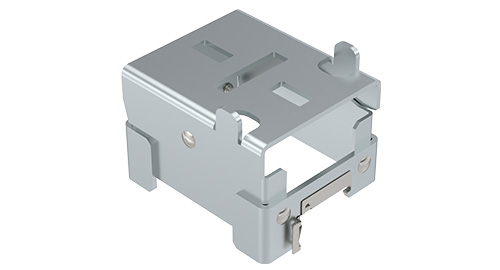

Kort støtte til system på fladt tag
- Værktøjsfri installation på monteringsskinner
- Trinløs indstillingsmulighed til hver installationsposition
- Hjælpelaske til at lægge på til montering af solcellemodulet
- Vandret langt hul til universalklemme som standardfastgørelse hhv. lodret langt hul, hvis der også placeres en enkelt monteringsfod som mellemstøtte
- Ved behov er der mulighed for en mellemstøtte pr. panel
- Kompatibel med alle modulstørrelser takket være det vinklede ledhoved
- Lang levetid takket være en overfladebelægning af høj kvalitet

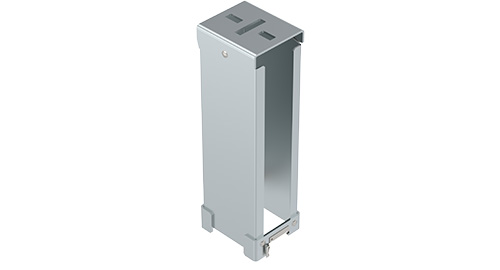

Lang støtte til systemer på fladt tag
- Lang støtte til montering af solcellemoduler på flade tage kombineret med bæreprofil TP 45 og universalklemme KLU
- Hældningsvinkel indtil 15 grader for optimal orientering og justering af modulerne
- Fastgørelse med indgreb på bæreprofilen for sikker fiksering
- Installation uden værktøj for hurtig og nem montering
- Kompatibel med forskellige modulstørrelser til fleksible anvendelser
- Høj stabilitet og lang holdbarhed på grund af den robuste konstruktion

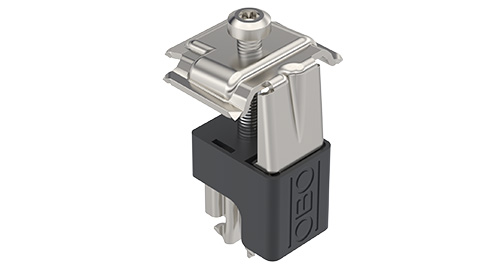

Universalklemme til systemer på flade og skrå tage
- Blank udførsel til optimal kombination med blank holdt bæreprofil
- Klemmeområde til fastgørelse af moduler fra 30 til 50 mm
- Kan hver især drejes 90° efter indgreb i noten på monteringsskinnen
- Kan anvendes som mellem- eller endeklemme
- Særlig udformning af hjørnerne af overdelen til solcellemodulets potentialudligning
- Den omkringliggende kappe af plast fører overdelen og forhindrer, at den fordrejes under monteringen
- Overdelen forbliver i sin øverste position, indtil solcellemodulet bliver endeligt fastgjort
- Kan klikkes på de dertil egnede monteringsfødder (system fladt tag) og ind i noten af monteringsskinnerne (system skråt tag)
- Plastkappen fungerer som støtteflade for at positionere panelerne på en korrekt måde
- Lang levetid takket være rustfrit stål af høj kvalitet
Downloads
Planlægning af solcelleanlæg har aldrig været nemmere: Vi hjælper dig gerne
Solrige udsigter
Vi tilbyder innovative monteringssystemer til dit solcelleanlæg, og samtidig hjælper dig med planlægningen. Sammen med dig finder vores kundeservice den individuelle og bedste Magic PV Solution®, som dækker dine behov.
