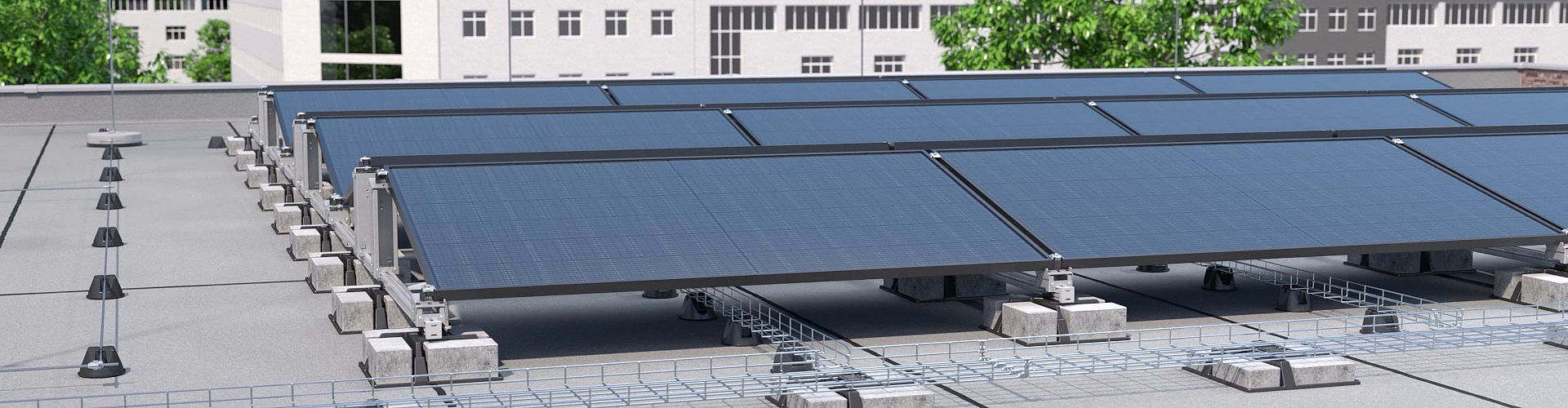

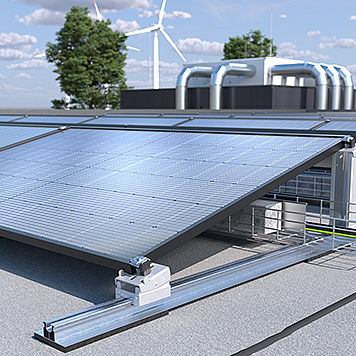

Magic PV Flat Pro
Magic PV Flat Pro-systemet til anlæg på flade tage monteres uden skruer og værktøj ved hjælp af Magic-teknologien. Et stort udvalg af kvalitetsmaterialer og maksimalt belastbare systemkomponenter danner grundlaget for et holdbart monteringssystem. Et system til kabellægning kan integreres ved hjælp af gitterbakke.

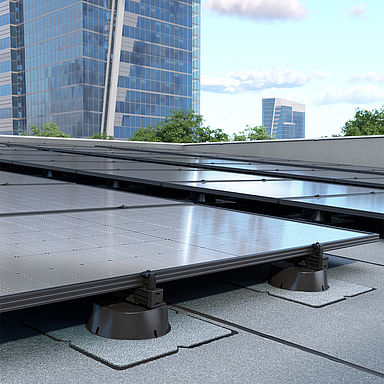

Ballastsystemet UniBase sikrer variabel belastning af hele systemet ved hjælp af firkantede brosten, og denne løsning er mulig når som helst efter installationen. Produkterne til systemerne til flade og skrå tage kan kombineres på grund af de fleksible systemkomponenter. Det reducerer det nødvendige antal enkeltkomponenter betydeligt.
Produkthighlights

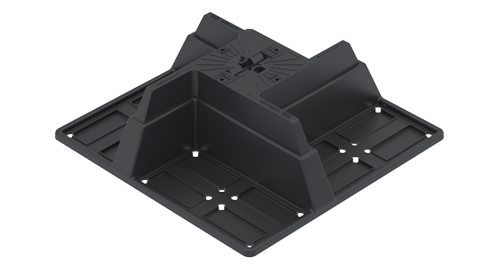

Universalfod ballastering, sten op til 10 cm
- Lav vægt i direkte sammenligning med TrayFix-sten
- Komponenterne kan stables oven på hinanden
- Enkel retningsjustering med efterfølgende belastning
- Værktøjsfri holdemekanisme til forskellige adaptertyper
- Genanvendeligt materiale
- Kan belastes med almindelige borsten 200 x 100 mm (lokalt tilkøb)
- En UniBase til forskellige anvendelse såsom underkonstruktion
Ledningsføring, monteringsskinner og meget mere - 2 tilgængelige varianter i højderne 60 og 100 mm

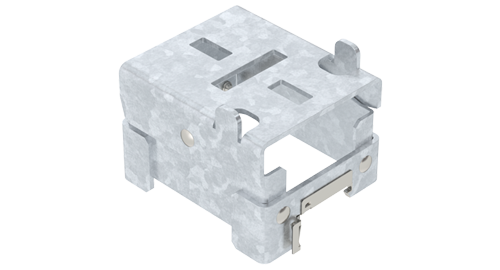

Kort støtte til system på fladt tag
- Værktøjsfri installation på monteringsskinner
- Trinløs indstillingsmulighed til hver installationsposition
- Hjælpelaske til at lægge på til montering af solcellemodulet
- Vandret langt hul til universalklemme som standardfastgørelse hhv. lodret langt hul, hvis der også placeres en enkelt monteringsfod som mellemstøtte
- Ved behov er der mulighed for en mellemstøtte pr. panel
- Kompatibel med alle modulstørrelser takket være det vinklede ledhoved
- Lang levetid takket være en overfladebelægning af høj kvalitet

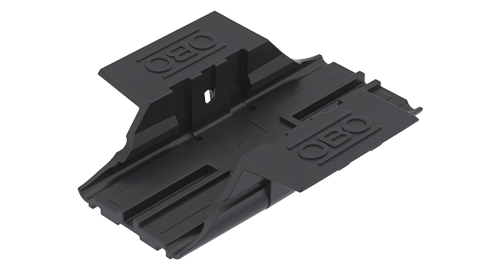

Adapter til bæreprofil til universalfod
- Værktøjsfri montering af adapteren med UniBase
- Værktøjsfri montering på monteringsskinner med adapteren
- Integreret, skridsikker bæreflade
- Værktøjsfri demontering af monteringsprofil
- Enkel justering af monteringsprofilen

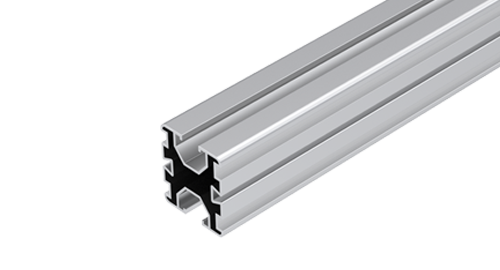

Bæreprofil til systemer på flade og skrånende tage
- Blank udførsel til alle tage uden større optiske krav
- 10 mm brede noter i begge sider, eksempelvis til glidemøtrikker, universal- og/eller jordklemmer
- Yderligere sidernoter, eksempelvis til langsgående og/eller krydsende forbindelser

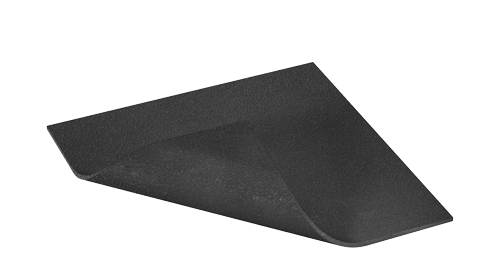

Bygningsbeskyttelsesmåtte
- Supplerende beskyttelse af tagbeklædningen
- Mindsker mekaniske påvirkninger på tagbeklædningen
- Forhindrer utætheder i at opstå på grund af evt. uforenelige kunststoffer
- Egner sig til at øge friktionskoefficienten, hvis tagfolien eksempelvis kræver det. 2 tilgængelig varianter med eller uden aluminiumsafdækning

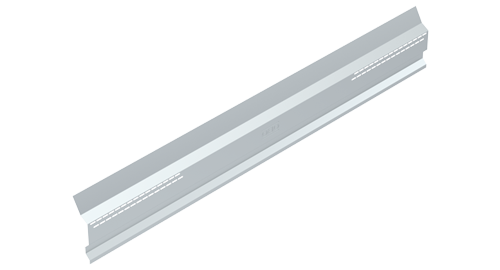

Vindskærmsplade til system på fladt tag
- Svækker påvirkningerne fra lokale vindbelastninger, i det omfang de statiske omstændigheder kræver det (eksempel: anvendelse til sydvendt fladtagssystem)
- Enkel montering på grund af enkel indskydning i fastgørelseslasker til lange støtter af typen STL
- Fleksible fastgørelsesmuligheder med store, aflange huller på lange støtter af typen STL ved hjælp af fladhovedskruer af typen FKS, som skal bestilles separat

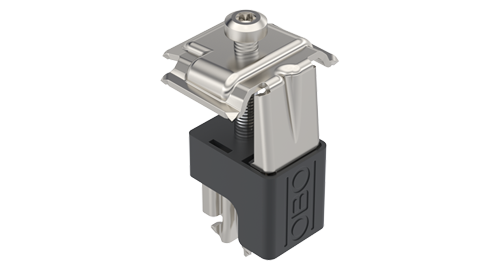

Universalklemme til systemer på flade og skrå tage
- Blank udførsel til optimal kombination med blank holdt bæreprofil
- Klemmeområde til fastgørelse af moduler fra 30 til 50 mm
- Kan hver især drejes 90° efter indgreb i noten på monteringsskinnen
- Kan anvendes som mellem- eller endeklemme
- Særlig udformning af hjørnerne af overdelen til solcellemodulets potentialudligning
- Den omkringliggende kappe af plast fører overdelen og forhindrer, at den fordrejes under monteringen
- Overdelen forbliver i sin øverste position, indtil solcellemodulet bliver endeligt fastgjort
- Kan klikkes på de dertil egnede monteringsfødder (system fladt tag) og ind i noten af monteringsskinnerne (system skråt tag)
- Plastkappen fungerer som støtteflade for at positionere panelerne på en korrekt måde
- Lang levetid takket være rustfrit stål af høj kvalitet
