Magic PV Flat Glue

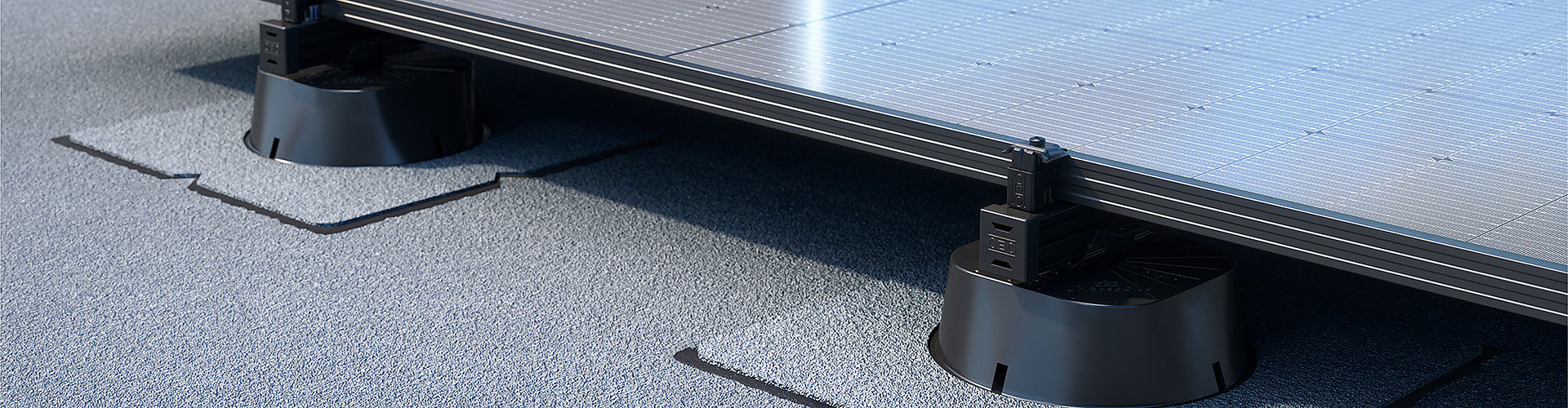

Universalfoden Magic PV Flat Glue kan anvendes som ballastfrit solcelle-monteringssystem indtil maksimalt 3° (svarer til ca. 5 %) på bitumentætning og indtil maksimalt 10° (svarer til ca. 17 %) på tagplader af kunststof. Anvendelse på skrå tage, på tage med kraftig hældning, er udelukkende muligt efter aftale med OBO og kontrol af statikken. Monteringen udføres parallelt med taget i henhold til OBO-standarden. En hævet konstruktion kan muligvis udføres efter kontakt og aftale med OBO. Her skal statikken også først kontrolleres. Ved specifikke projektkrav hjælper vores tekniske afdeling gerne med planlægningen – sammen kan vi finde den rigtige løsning til dig.
Magic PV Flat Glue er egnet til tagplader med bitumen- eller kunststoffolieinddækning (FPO). Installationen udføres nemt og ukompliceret, ved at universal-foden svejses helt fast til den eksisterende tagtætning ved hjælp af en manchet, som leveres separat. I henhold til OBO-systemprincipperne kan Magic PV Flat Glue kombineres med andre OBO-produkter som for eksempel adapteren til montering af gitterbakker.
Produkthighlights

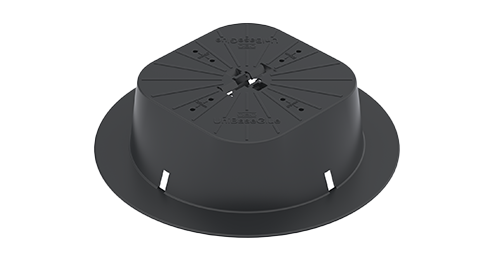

Universalfod Magic PV Flat Glue til klæbning
- Kunststof af høj kvalitet af typen ASA garanterer maksimal levetid udendørs.
- Kan også anvendes som installationssystem til det ekstra Cable Management inden i solcelleanlægget
- Nem installation: Svejses fast til tagtætningen med en manchet
- Kan også bruges som Cable Management-løsning til solcelleanlæg
- Ballastfri løsning til alle flade tage med en hældning på maks. 5°, egnet til tagplader med bitumen- eller kunststoffolieinddækning
Endekappe til bæreprofil
- Sort model for at opnå en sammenhængende og æstetisk tilpasning til den tilhørende bæreprofils udførelse, som også er sort
- Integrerede perforeringer giver mulighed for, at vandet kan komme ud, og forhindrer dermed ophobning af vand inden i bæreprofilen
- Æstetisk afslutning af bæreprofilen: Kan eksempelvis skjule uskønt skårede kanter
Bæreprofil til systemer på flade og skrånende tage
- Blank udførelse til alle tage uden større optiske krav
- 10 mm brede noter i begge sider, eksempelvis til glidemøtrikker, universal- og/eller jordklemmer
- Yderligere sidenoter, eksempelvis til langsgående og/eller krydsende forbindelser
Adapter til bæreprofil TP 45
- Værktøjsfri montering af adapteren med universalfoden
- Værktøjsfri montering på monteringsskinner med adapteren
- Integreret, skridsikker bæreflade
- Værktøjsfri afmontering af monteringsprofilen
- Nem justering af monteringsprofilen
Universalklemme til systemer på flade og skrå tage
- Blank udførelse til optimal kombination med bæreprofiler, der holdes blanke
- Klemmeområde til fastgørelse af moduler fra 30 til 50 mm
- Kan hver især drejes 90° efter indgreb i noten på monteringsskinnen
- Kan anvendes som mellem- eller endeklemme
- Særlig udformning på overdelens hjørner til solcellemodulets potentialudligning
- Den omliggende kappe af plast holder overdelen på plads og forhindrer, at den fordrejes under monteringen.
- Overdelen holdes i den øverste position, indtil solcellemodulet fastgøres endeligt
- Kan klikkes på de dertil egnede monteringsfødder (system fladt tag) og ind i monteringsskinnernes not (system skråt tag)
- Plastkappen fungerer som støtteflade, så panelerne positioneres korrekt
- Lang levetid takket være rustfrit stål af høj kvalitet.

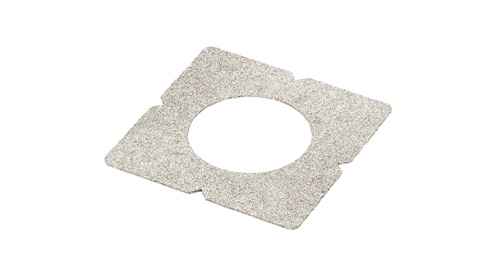

Fastgørelsesmanchet UniBase Glue Bit
- Fastgørelsesmanchet af bitumen til fastklæbning af universalfoden UniBase Glue.
- Egnet til flade tage med bitumentætning.
- Kan anvendes til taghældninger indtil maksimalt 3
Downloads
Planlægning af solcelleanlæg har aldrig været nemmere: Vi hjælper dig gerne
Solrige udsigter
Vi tilbyder innovative monteringssystemer til dit solcelleanlæg og hjælper dig samtidig med planlægningen. Sammen med dig finder vores kundeservice den individuelle og bedste Magic PV Solution®, som dækker dine behov. Bemærk: En geologisk undersøgelse kræves specielt for udarbejdelse af tilbud til fritstående solcelleanlæg. Vi hjælper dig gerne med at finde en autoriseret virksomhed samt med at kontakte en geologisk ingeniør.
Den eksterne vurdering kontrolleres og bedømmes derefter for at sikre, at alle relevante data er fuldstændige.
