Overspændingsbeskyttelse i eksplosionstruede områder i industrien
Hvis eksplosionsfaren er særlig stor.
Lyn og overspændinger i eksplosionsfarlige områder kan have katastrofale følger, hvis der ikke er installeret en tilstrækkelig og professionel lyn- og overspændingsbeskyttelse. Alle virksomheder, der fremstiller, forarbejder eller opbevarer brændbare stoffer, er berørt af eksplosionsfare. Professionel lyn- og overspændingsbeskyttelse, som den bl.a. er krævet af IEC 62305-3 og IEC 62305-3 for eksplosionsfarlige områder, kan realiseres med kontrollerede og godkendte produkter fra OBO Bettermann.. Specielle produkter er her , samt EX-isolerende gnistgab EX ISG H og særlige beskyttelsesenheder for data- og MSR-systemer. Oven i den udvendige lynbeskyttelse anvendes den højspændingsfaste isolerede isCon®-afledning
Eksplosionsfarlige områder (Ex-områder) er alle rum og områder, hvor der kan ophobes gas, dampe, tåge eller støv i farlige mængder, der sammen med luft kan danne eksplosionsfarlige blandinger.

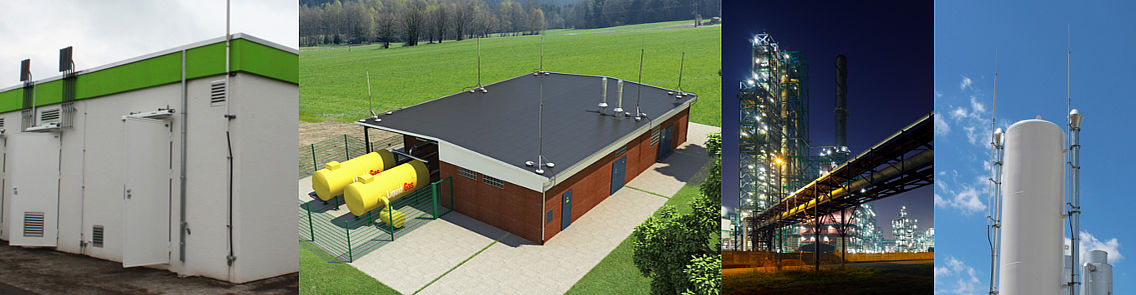

Alle områder findes bl.a. i følgende anlæg:
- Gastrykregulerings- og måleanlæg
- Skyderstationer
- Tanklager
- Raffinerier
- Produktionsanlæg i medicinalindustrien
Lyn- og overspændingsbeskyttelse betyder også altid forebyggende brandsikring
Ud over et brændbart stof og ilt kræves der en antændingskilde for at udløse en brand- Med lyn- og overspændingsbeskyttelse fra OBO kan antændingskilderne (f.eks. elektromagnetiske bølger eller lynnedslag) slet ikke opstå eller fanges og afledes på en kontrolleret måde.

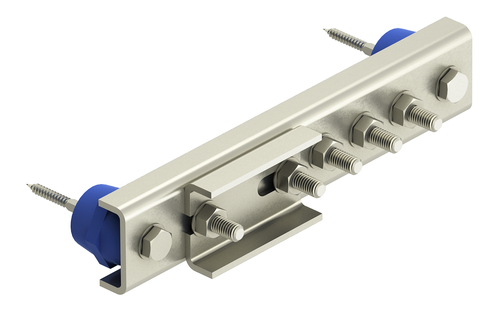

Potentialudligningsskinne EX PAS
Tilslutninger og forbindelser af lynbeskyttelsessystemer i eksplosionsfarlige områder skal være udformet således, at der ikke opstår antændelige gnister ved et lynstrømgennemgang.
(potentialudligningsskinnen for eksplosionstruede områder) kan anvendes til lynbeskyttelses-potentialudligning iht. IEC 62305-3 og beskyttelse- eller funktionspotentialudligning iht. DIN VDE 0100 del 410/540.
Potentialudligningsskinnen EX PAS til eksplosionsfarlige områder har følgende egenskaber.
- egnet til alle eksplosionsgrupper og anvendelse i hhv Ex-zoner 1/21 eller 2/22.
- højeste testklasse H iht. IEC 62561-1 til høje belastninger (inden- og udendørsbrug)
- af korrosionsbestandigt materiale (rustfrit stål)

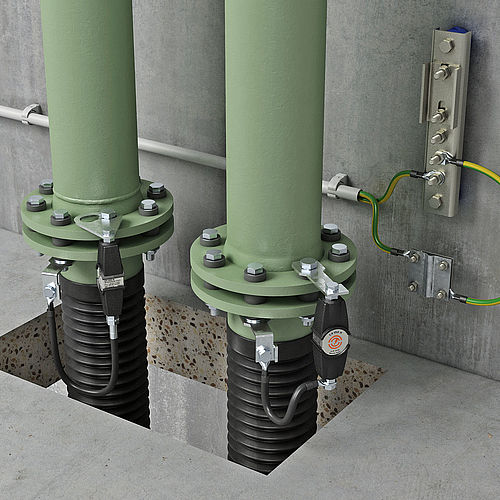

Isolerende gnistgab EX ISG H
For at undgå gnistoverslag på isoleringsstykker i Ex-områder, kræves det at der bruges Ex-certificerede isolerende gnistgab. ATEX-/IECEx-certificeret OBO-isolerende gnistgab EX ISG H isolerer anlægsdelene mod korrosionsstrømme og opfylder kravene til forbindelse af lynstrømme i eksplosionsbeskyttet område iht. IEC 62561-3.
Produktkendetegn isolerende gnistgab EX ISG H
- Bestandighed over for kemikalier
- Bestandighed over for olie og ekstreme temperatursvingninger
- UV-stabil, vejrbestandig
- Trykkapsling "d" for Ex-områder: gas- og støvtæt
- modstandsdygtigt over for saltvand
- højeste kontrolklasse H iht. IEC 62561-3

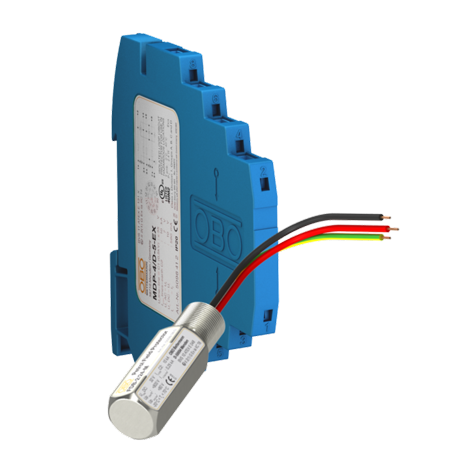

Overspændingsbeskyttelse til data- og MSR-systemer: MDP-EX og FDB
Selv uden direkte lynnedslag kan inducerede spændinger forårsage skader på elektrisk udstyr, systemer og komponenter for måle-, styre-, og reguleringsteknik (MSR), og i værste fald medføre en eksplosion. OBO-lynbarrierer af type MDP er kontrolleret for indbygget sikkerhed (ia) og har separat godkendelse. Med dens høje afledningsevne på 10 kA giver optimal beskyttelse for måling-, styring- og regulering.
Udvendig lynbeskyttelse med højspændingsfast isoleret afledning.
den ligeledes ATEX-kontrollerede OBO isCon®-afledning for den udvendige lynbeskyttelse forhindrer det direkte overslag mellem afledningen og det objekt, der skal beskyttes. Efter den første potentialtilslutning efter tilslutningselementet på fangstangen er isCon®-aflederen alt efter udgave ensbetydende med en ækvivalent skilleafstand Se fra op til 0,9 meter i luft iht. VDE 0185-305-3. Dermed er det muligt at installere umiddelbart på metalliske og elektriske strukturer. Afledningen findes i 5 forskellige udgaver, således at der findes et passende afledningssystem til hver anvendelse.
Flere informationer om emnet lyn- og overspændingsbeskyttelse findes i vores vejledning "". Omfattende forklaringer om lynbeskyttelse får du desuden med vores "", som du kan rekvirere under telefonnummer 02373 / 89 - 1500 eller downloade digitalt.
