Kabelbakke MKS-Magic® 110 A2 3050 | 200 | 110 | 1 | Nej | specialstål | Rustfrit stål 1.4301 | blank, efterbehandlet

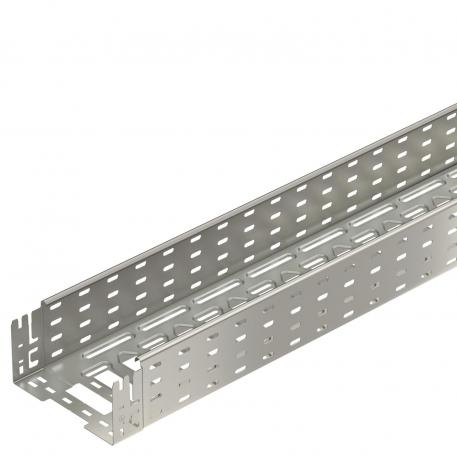

Kabelbakke MKS-Magic® 110 A2

Art.nr. 6059194 | EAN 4012195831174

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	110 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	specialstål

Materiale	Rustfrit stål 1.4301

Overflade	blank, efterbehandlet

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

Tekniske data

Teknisk data

Anvendelse sprinkleranlæg	Ja
Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	200 mm
CO2 fodaftryk (GWP) fra vugge til port	17,0382 kg CO2e / 1 meter
Dimension	110x200x3050
Effektivt tværsnit	218 cm²
Effektivt tværsnit	21800 mm²
Farve	specialstål
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	110 mm
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	200 mm
Mål L	80 mm
Mål x	96 mm

Mål y	162 mm
Materiale	Rustfrit stål 1.4301
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	blank, efterbehandlet
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	2 kN/m
Støtteafstand 2,0m	1,5 kN/m
Støtteafstand 2,5m	1,07 kN/m
Støtteafstand 3,0m	0,7 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type MKSM 110

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059190	m	3 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059194	m	3 m
MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059196	m	3 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059198	m	3 m
MKSM 150 A2	3050 mm	500 mm	110 mm	1 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059200	m	3 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	Nej	specialstål	Rustfrit stål 1.4301	blank, efterbehandlet	6059202	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

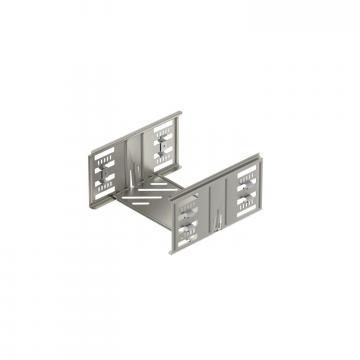

Længdeforbindelses-sæt Magic A2	KTSMV 120 A2	6069138	Styk	1 Styk

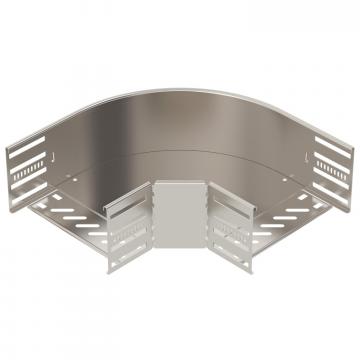

90° bøjning 110 A2	RB 90 120 A2	6036862	Styk	1 Styk

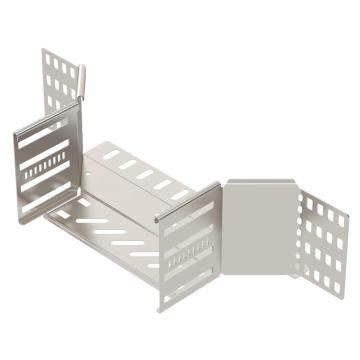

Monterings-forgreningsstykke 110 A2	RAA 120 A2	6042347	Styk	1 Styk
Låg med vrider A2	DRL 200 A2	6052894	m	3 m
Deleskinne 110 A2	TSG 110 A2	6062255	m	3 m
