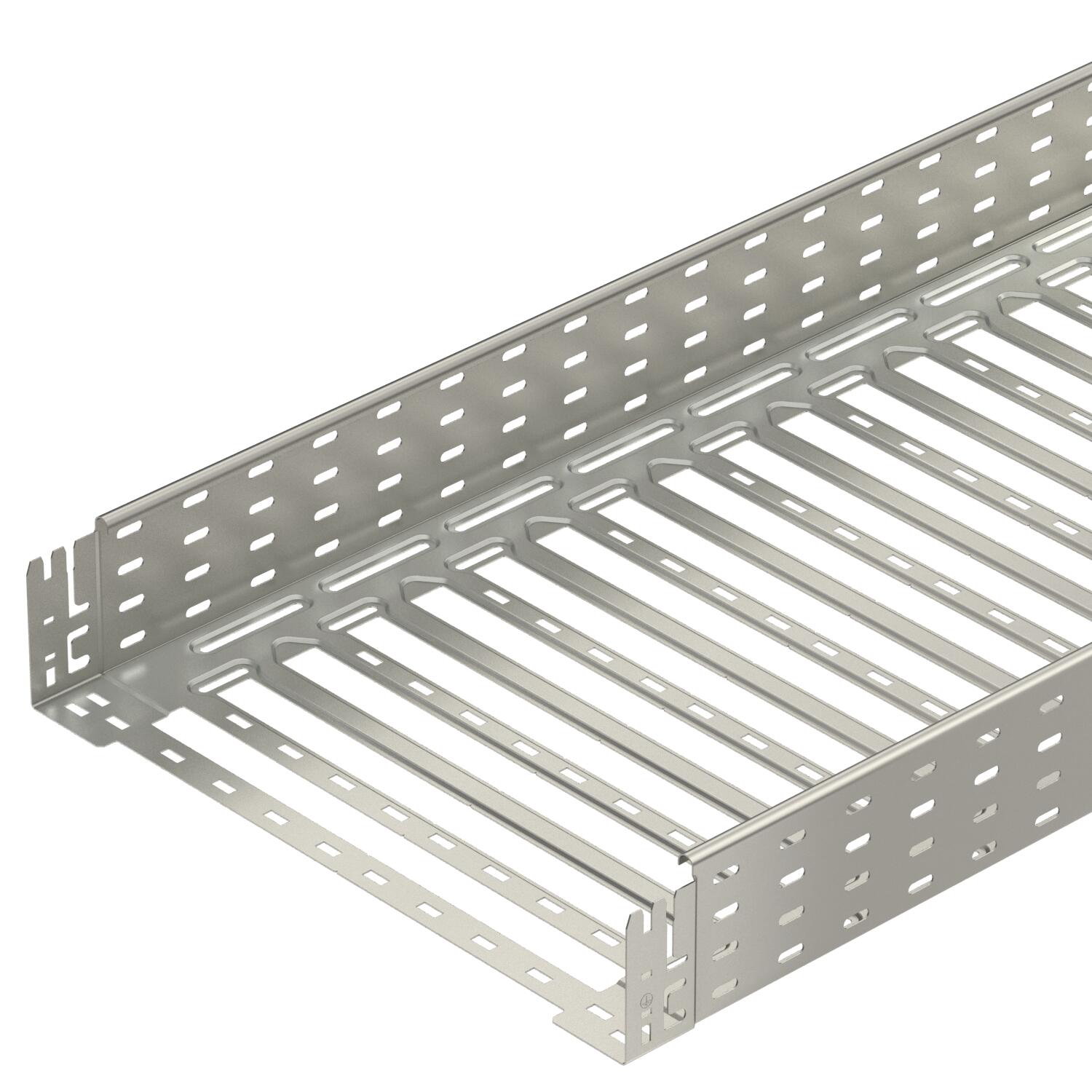

Kabelbakke MKS-Magic® 110 A2
Art.nr. 6059200 | EAN 4012195831235
- Produkt beskrivelse
-
Produkt beskrivelseKabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.
Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.
Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.
Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.
-
- Tekniske data
-
Teknisk data
Anvendelse sprinkleranlæg Ja Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 500 mm CO2 fodaftryk (GWP) fra vugge til port 28,5146 kg CO2e / 1 meter Dimension 110x500x3050 Effektivt tværsnit 548 cm² Effektivt tværsnit 54800 mm² Farve specialstål Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 110 mm Længde 3050 mm Magnetisk skærmdæmpning med dæksel 50 dB Magnetisk skærmdæmpning uden dæksel 20 dB Mål B 500 mm Mål L 380 mm Mål x 396 mm Mål y 462 mm Materiale Rustfrit stål 1.4301 Med overdel Nej Model forbindelser integreret beslag Monteringshul i bunden Ja NATO-hulbillede Nej Nyttelængde 3000 mm Overflade blank, efterbehandlet Pladetykkelse 1 mm Rustfrit stål, bejdset Nej Sidehuller Ja Støtteafstand 1,5m 1,1 kN/m Støtteafstand 2,0m 0,95 kN/m Støtteafstand 2,5m 0,8 kN/m Støtteafstand 3,0m 0,65 kN/m Udførelse til store afstande Nej Tekniske data
Belastningsdiagram kabelbakke type MKSM 110
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

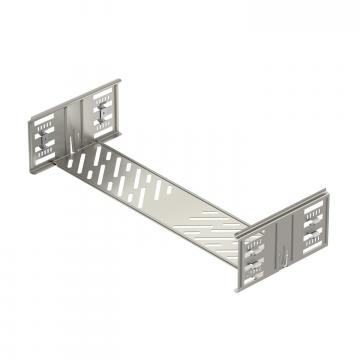

Længdeforbindelses-sæt Magic A2
KTSMV 150 A2 6069144 1 Styk

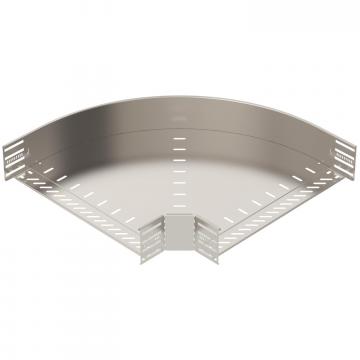

90° bøjning 110 A2
RB 90 150 A2 6036868 1 Styk

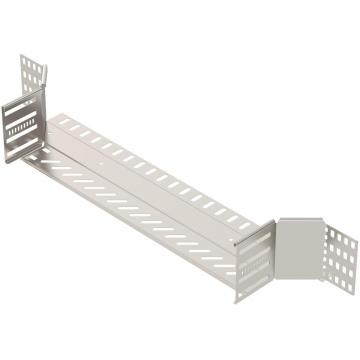

Monterings-forgreningsstykke 110 A2
RAA 150 A2 6042353 1 Styk
Låg med vrider A2
DRL 500 A2 6052959 3 m
Deleskinne 110 A2
TSG 110 A2 6062255 3 m - Downloads
-
