Magic PV Pitch
Magic-teknologien gør det muligt: OBO-monteringssystemet til anlæg på skråtage kan monteres med skruer og værktøjsfrit. Det sparer tid. Systemets tagkrogsløsning giver fleksibilitet. Den kan ikke bare monteres på alle almindelige typer af skråtage med tegldækning, men også altid justeres trinløst og millimeterpræcist i alle retninger. Systemets universalklemme fungerer samtidigt som mellem- og endeklemme og dækker et klemmeområde på 30-50 mm. Dermed er der uden problemer mulighed for at fastgøre alle almindelige typer af solcellemoduler.

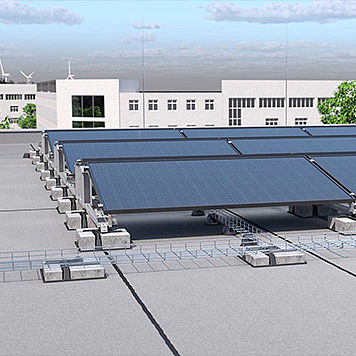

Særligt praktisk: Produkterne til anlæg på flade og skrå tage kan kombineres.
Produkthighlights

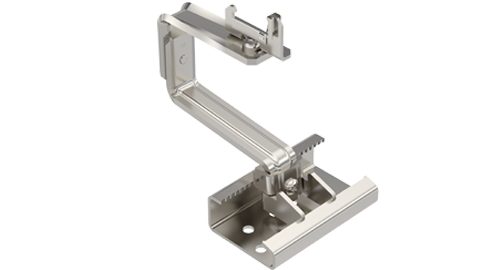

Tagkrog universal til system til skrånende tage
- Til montering på alle almindelige typer skråtage med tegldækning
- Kan justeres med millimeters nøjagtighed i samtlige retninger
- Maksimal fleksibilitet på grund af samlet set 9 hullertil tallerkenhovedskruer i størrelse M8 til montering af tagkrogen på et tagspær
- Hurtig og enkel positionering (vertikal og / eller horisontal) af krogen kun ved hjælp af en fastgørelsesskrue
- Muligheder for justering vertikalt giver mulighed for enkel udligning af ujævnheder på taget
- Monteringsskinnerne sættes fast med skruer hhv. værktøjsfrit. Takket være innovativ OBO Magic-teknologi
- 14 mm højdeudligning til tilpasning på eksisterende taglægter
- Mulighed for 76 mm justering til siderne på tagspær
- 18 mm højdeudligning efter montering af tagkrogen og til finjustering af monteringsprofilen
- Mulighed for 10 mm justering til siderne til finjustering af monteringsprofilen

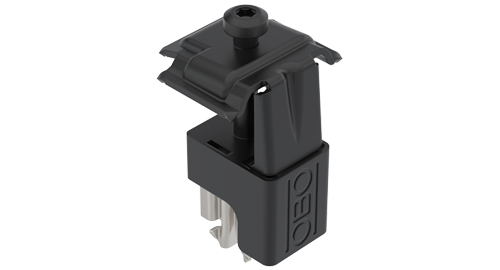

Universalklemme til systemer på flade og skrå tage
- Sort model for at få en sammenhængende og æstetisk tilpasning til den ligeledes sorte model af den tilhørende bæreprofil
- Klemmeområde til fastgørelse af moduler fra 30 til 50 mm
- Kan hver især drejes 90° efter indgreb i noten på monteringsskinnen
- Kan anvendes som mellem- eller endeklemme
- Særlig udformning af hjørnerne af overdelen til solcellemodulets potentialudligning
- Den omkringliggende kappe af plast fører overdelen og forhindrer, at den fordrejes under monteringen
- Overdelen forbliver i sin øverste position, indtil solcellemodulet bliver endeligt fastgjort
- Kan klikkes på de dertil egnede monteringsfødder (system fladt tag) og ind i noten af monteringsskinnerne (system skråt tag)
- Plastkappen fungerer som støtteflade for at positionere panelerne på en korrekt måde
- Lang levetid takket være rustfrit stål af høj kvalitet

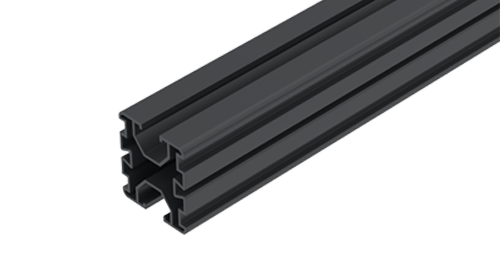

Bæreprofil til systemer på flade og skrånende tage
- Sort model for at få en sammenhængende og æstetisk tilpasning til den pågældende tagdæknings omstændigheder
- 10 mm brede noter i begge sider, eksempelvis til glidemøtrikker, universal- og/eller jordklemmer
- Yderligere sidernoter, eksempelvis til langsgående og/eller krydsende forbindelser

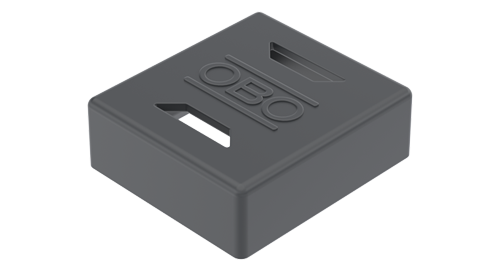

Endekappe til bæreprofil
- Sort model for at få en sammenhængende og æstetisk tilpasning til den ligeledes sorte model af den tilhørende bæreprofil
- Integreret hulmønster giver mulighed for, at vand kan komme ud, og forhindrer dermed ansamling af vandmængder inden i bæreprofilen
- Æstetisk afslutning af bæreprofilen: Kan eksempelvis skjule uskønt skårede kanter

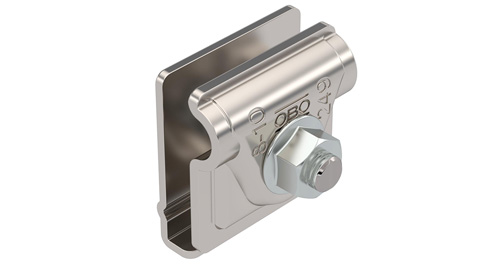

Universal-jordingsklemme solcelle
- Universal-jordingsklemme er formonteret
- Nøjagtigt tilpasset holder til jordingsklemme ved hjælp af en formonteret glidemøtrik i noten til den tilhørende bæreprofil
- Lynstrømafledningsevne 100 kA
- Hurtig montering af integreret fjedermekanisme
- Til rundlederfastgørelse RD 8-10
- Til fastgørelse af ledninger 6-50 mm² med en og / eller flere ledere
- Til alle profiler med not 10 mm. Der sikres et optimalt resultat i kombination med OBO-bære-profilen.
- Overholder kravene iht. DIN EN 62561-1

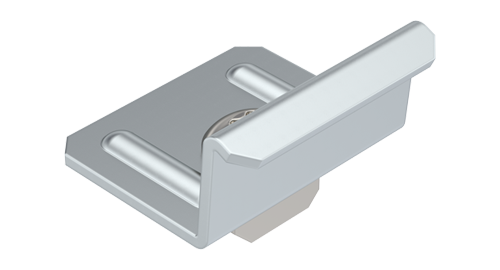

Krydsforbindelse til bæreprofil
- Til at etablere en krydsforbindelse på tagfladen
- Problemløser til svært tilgængelige tagflader, hvor der eksempelvis ikke er mulighed for direkte skinneforbindelse
- Fæstnes i noten på bæreprofilens side
- Kan skrues med en nøgle i størrelsen TX 40
