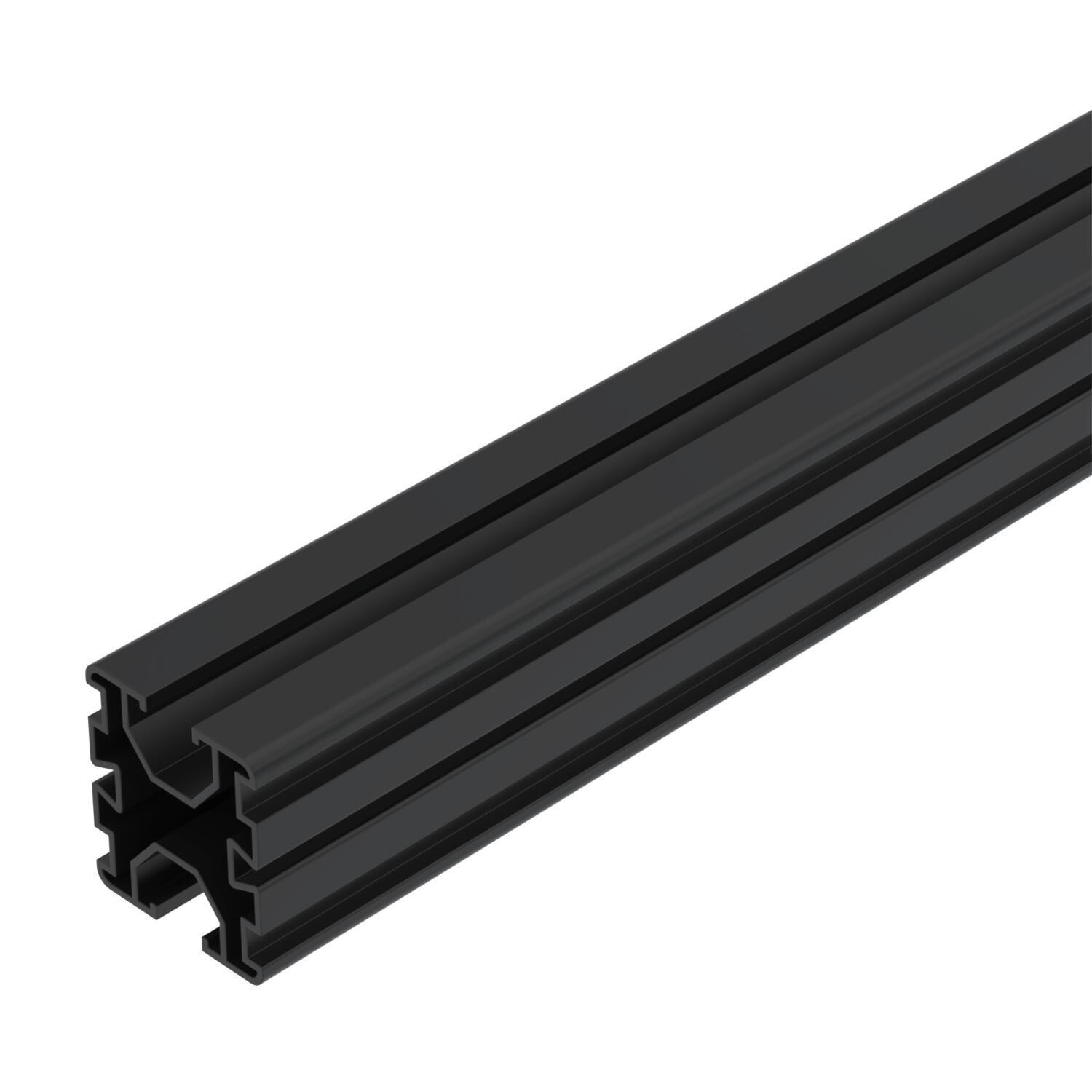

Bæreprofil til montering af solcellemodul
Art.nr. 5900412 | EAN 4012197381578
- Produkt beskrivelse
-
Produkt beskrivelseBæreprofil til montering af solcellemoduler på flade tage og skråtage. Montering på flade tage i kombination med universalfod Uni Base og korte og lange stivere STK og STL. Fastgørelse af profilen med indgreb på fod med adapter Unibase AMP. Montering på skråtage i kombination med tagkrog universal DHU. Fastgørelse af profilen med indgreb på tagkroge. Skrubar forbindelse af flere bæreprofiler med langsgående forbindelse LV 45 og krydsforbindelse KV 45.
-
- Tekniske data
-

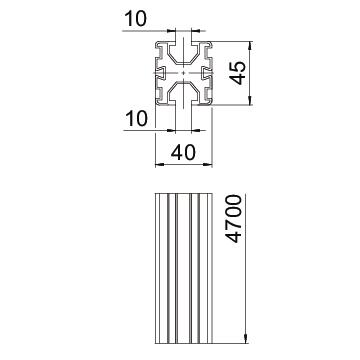

Dimensioner
Bredde 40 mm Farve signalsort; RAL 9004 Højde 45 mm Kabelkanal ekstraudstyr Nej Kabelkanal integreret Nej Længde 4700 mm Materiale Aluminium Modstandsmoment Wx 3680 mm³ Modstandsmoment Wy 3760 mm³ Overflade eloxeret - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

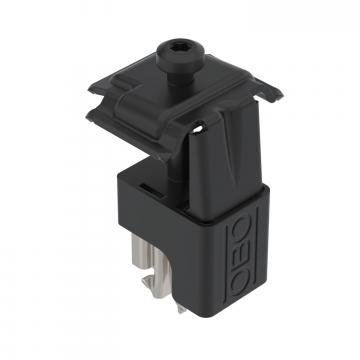

Universalklemme til solcellemontering.
KLU A2 S 5901012 20 Styk

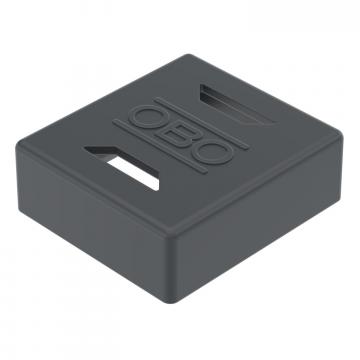

Endekappe bæreprofil
EK 45 S 5901720 20 Styk
Langsgående forbindelse til bæreprofil TP
LV 45 DD 5901210 20 Styk
Krydsforbindelse til bæreprofil TP.
KV 45 DD 5901250 20 Styk
Jordingsklemme til solcellemonteringssystemer
249 PV10 6-50V2A 5051520 8 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Skrue med hammermøtrik til solcellemodulmontering
SKS HM A2 5901850 20 Styk - Downloads
-
REACH Overensstemmelseserklæring TP 45 4700 ALU S / 5900412 , 0.12MB , pdfRoHS Overensstemmelseserklæring TP 45 4700 ALU S / 5900412 , 0.13MB , pdfMonteringsvejledning PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfMonteringsvejledning PV mounting systems for pitched roofs , 4.03MB , pdfMonteringsvejledning PV mounting systems Magic PV Flat Pro , 5.39MB , pdfTil dette produkt er ingen udbudstekster til rådighed
