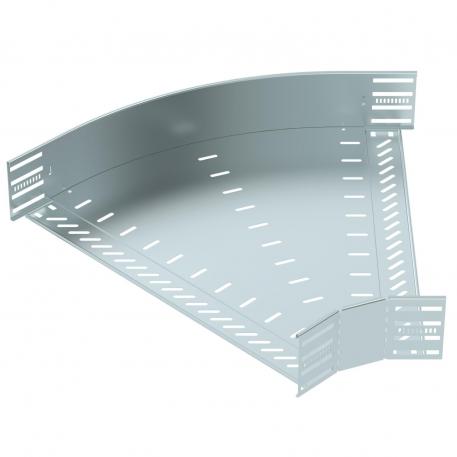

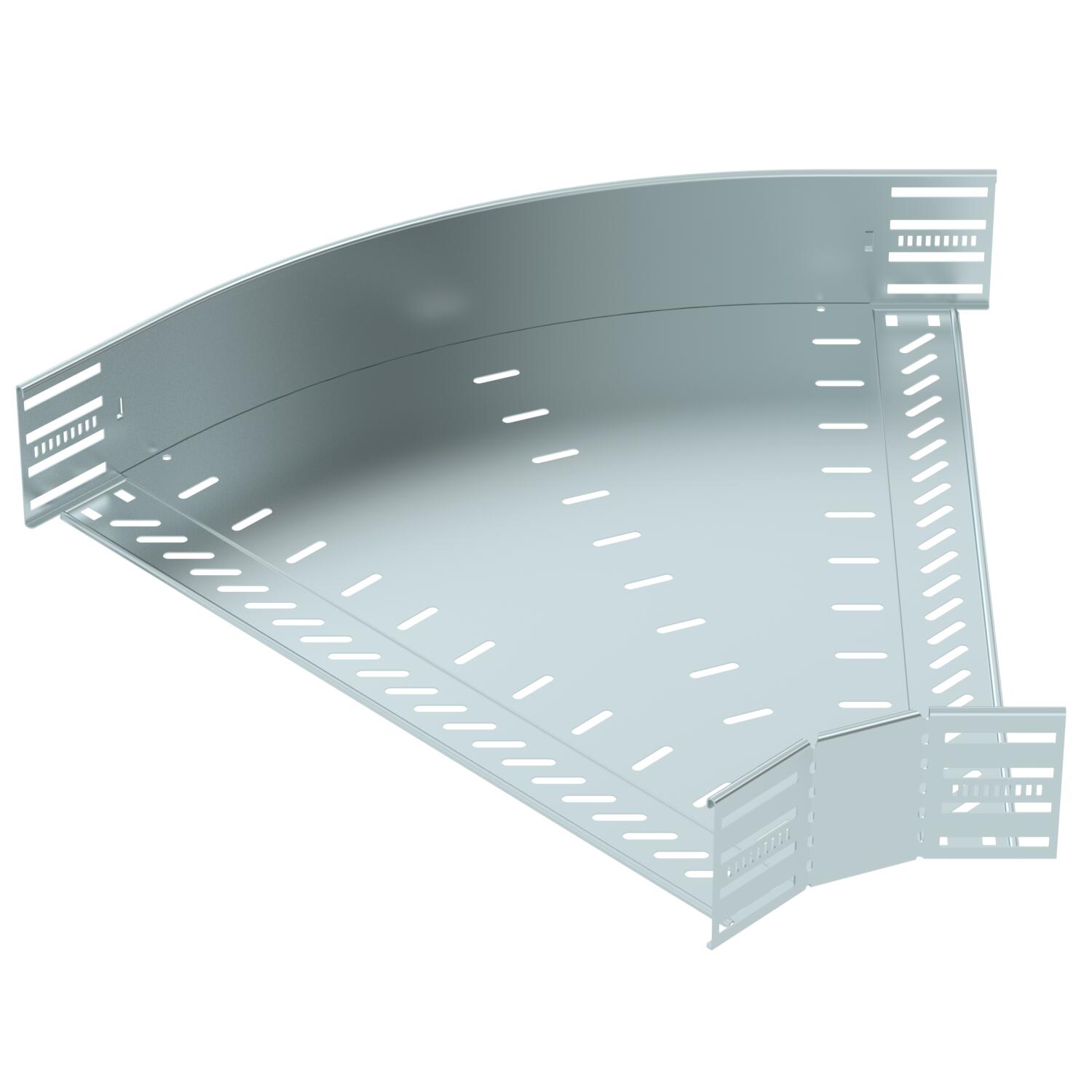

45°-bøjning 110 FS
Art.nr. 6036310 | EAN 4012197345709
- Produkt beskrivelse
-
Produkt beskrivelse45°-bøjning til fremstilling af en vandret forgrening, formdel til kabelbakker, der kan klikkes på plads eller skrues, sidehøjde 110 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med flade rundskruer FRS og kombimøtrikker M6. Kan anvendes indendørs. Fastgøringsmateriale skal bestilles separat.
-
- Tekniske data
-
Teknisk data

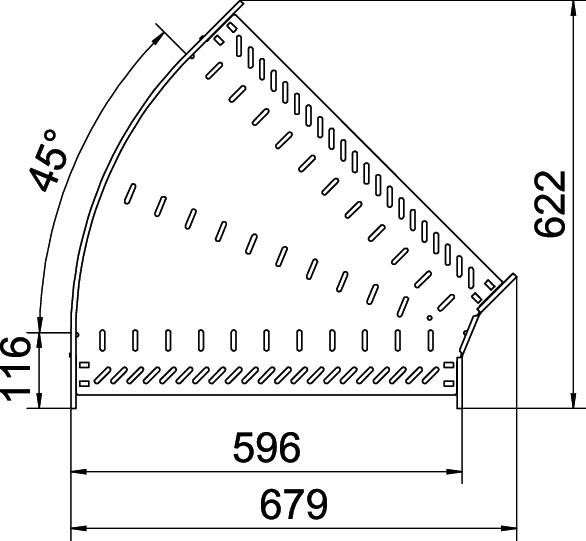

Anbefalet antal skruer 24 St. Bevarelse af funktionssikkerheden ved brand Nej Bredde 600 mm Bøjning (vinkel) 45° CO2 fodaftryk (GWP) fra vugge til port 9,9336 kg CO2e / 1 Styk Dimension 110x600 Farve zinc Forbindelsestype kabelbæresystem skruet/klemt Højde 110 mm Konstruktion Stiv bøjning Mål B 600 mm Materiale Stål Materialetykkelse bundplade 1 mm Med overdel Nej Model forbindelser integreret beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade båndgalvaniseret Pladetykkelse 1 mm Retningsændring Horisontal Rustfrit stål, bejdset Nej Sidehuller Ja Temperaturanvendelsesområde maks. 120 °C Temperaturanvendelsesområde min. -20 °C Udførelse til store afstande Nej Vangetykkelse 1,25 mm - Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Låg bøjning 45° FS
RBD 45 600 FS 6036412 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dobbeltklemme formdelsmontering A2
DOP A2 6035998 10 Styk - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring RB 45 160 FS / 6036310 , 0.13MB , pdfUK overensstemmenlseserklæring RB 45 160 FS / 6036310 , 0.09MB , pdfREACH Overensstemmelseserklæring RB 45 160 FS / 6036310 , 0.12MB , pdfRoHS Overensstemmelseserklæring RB 45 160 FS / 6036310 , 0.13MB , pdfMonteringsvejledning Latchable Magic cable tray systems , 12.24MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdfMonteringsvejledning Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
