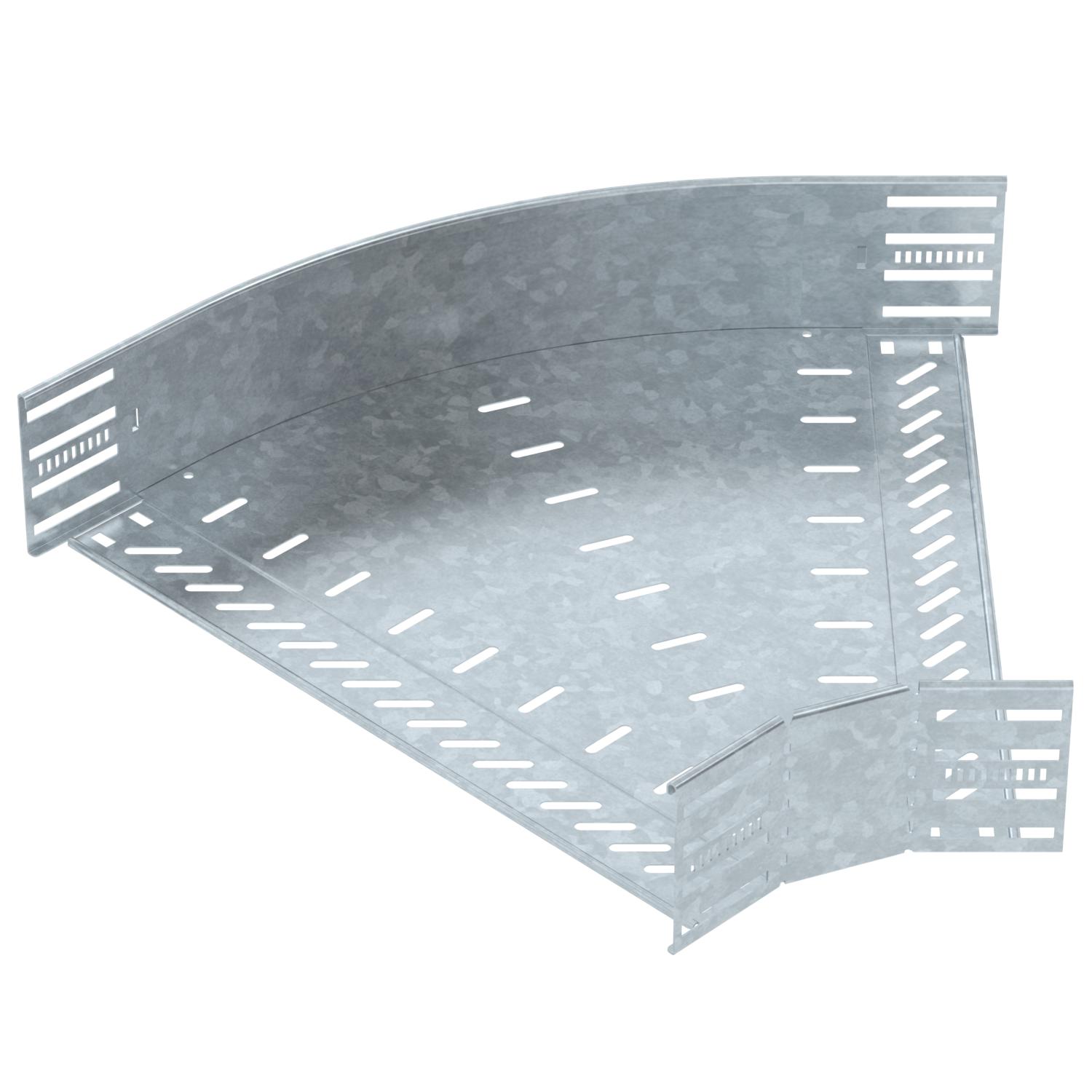

45°-bøjning 110 FT
Art.nr. 6036338 | EAN 4012197346331
- Produkt beskrivelse
-
Produkt beskrivelse45°-bøjning til fremstilling af en vandret forgrening, formdel til kabelbakker, der kan klikkes på plads eller skrues, sidehøjde 110 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med flade rundskruer FRS og kombimøtrikker M6. Til indendørs og udendørs brug. Fastgøringsmateriale skal bestilles separat.
-
- Tekniske data
-
Teknisk data
Anbefalet antal skruer 24 St. Bevarelse af funktionssikkerheden ved brand Nej Bredde 500 mm Bøjning (vinkel) 45° CO2 fodaftryk (GWP) fra vugge til port 7,6264 kg CO2e / 1 Styk Dimension 110x500 Farve zinc Forbindelsestype kabelbæresystem skruet/klemt Højde 110 mm Konstruktion Stiv bøjning Mål B 500 mm Materiale Stål Materialetykkelse bundplade 1 mm Med overdel Nej Model forbindelser integreret beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade Varmgalvaniseret Pladetykkelse 1 mm Retningsændring Horisontal Rustfrit stål, bejdset Nej Sidehuller Ja Temperaturanvendelsesområde maks. 120 °C Temperaturanvendelsesområde min. -20 °C Udførelse til store afstande Nej Vangetykkelse 1,25 mm - Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Låg bøjning 45° DD
RBD 45 500 DD 6036460 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dobbeltklemme formdelsmontering A2
DOP A2 6035998 10 Styk
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
