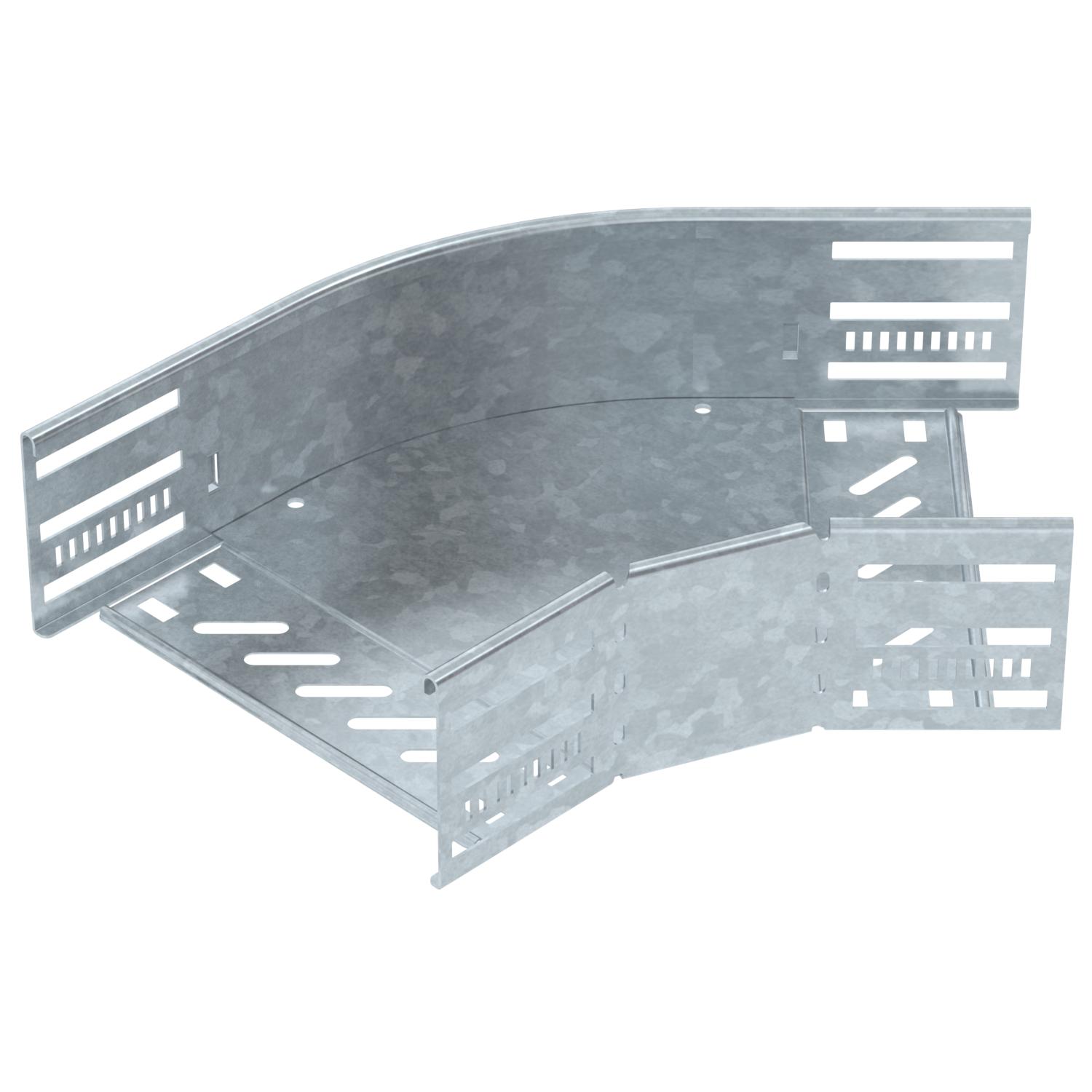

45°-bøjning 85 FT
Art.nr. 6036232 | EAN 4012197346065
- Produkt beskrivelse
-
Produkt beskrivelse45°-bøjning til fremstilling af en vandret forgrening, formdel til kabelbakker, der kan klikkes på plads eller skrues, sidehøjde 85 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med flade rundskruer FRS og kombimøtrikker M6. Til indendørs og udendørs brug. Fastgøringsmateriale skal bestilles separat.
-
- Tekniske data
-
Teknisk data

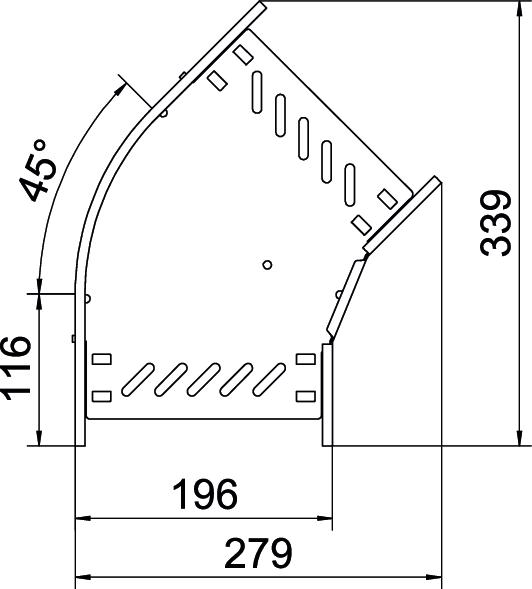

Anbefalet antal skruer 16 St. Bevarelse af funktionssikkerheden ved brand Nej Bredde 200 mm Bøjning (vinkel) 45° Dimension 85x200 Farve zinc Forbindelsestype kabelbæresystem skruet/klemt Højde 85 mm Konstruktion Stiv bøjning Mål B 200 mm Materiale Stål Materialetykkelse bundplade 0,8 mm Med overdel Nej Model forbindelser integreret beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade Varmgalvaniseret Pladetykkelse 0,8 mm Retningsændring Horisontal Rustfrit stål, bejdset Nej Sidehuller Ja Temperaturanvendelsesområde maks. 120 °C Temperaturanvendelsesområde min. -20 °C Udførelse til store afstande Nej Vangetykkelse 1,25 mm - Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Låg bøjning 45° DD
RBD 45 200 DD 6036454 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dobbeltklemme formdelsmontering A2
DOP A2 6035998 10 Styk
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring RB 45 820 FT / 6036232 , 0.13MB , pdfUK overensstemmenlseserklæring RB 45 820 FT / 6036232 , 0.09MB , pdfREACH Overensstemmelseserklæring RB 45 820 FT / 6036232 , 0.12MB , pdfRoHS Overensstemmelseserklæring RB 45 820 FT / 6036232 , 0.13MB , pdfMonteringsvejledning Latchable Magic cable tray systems , 11.95MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
