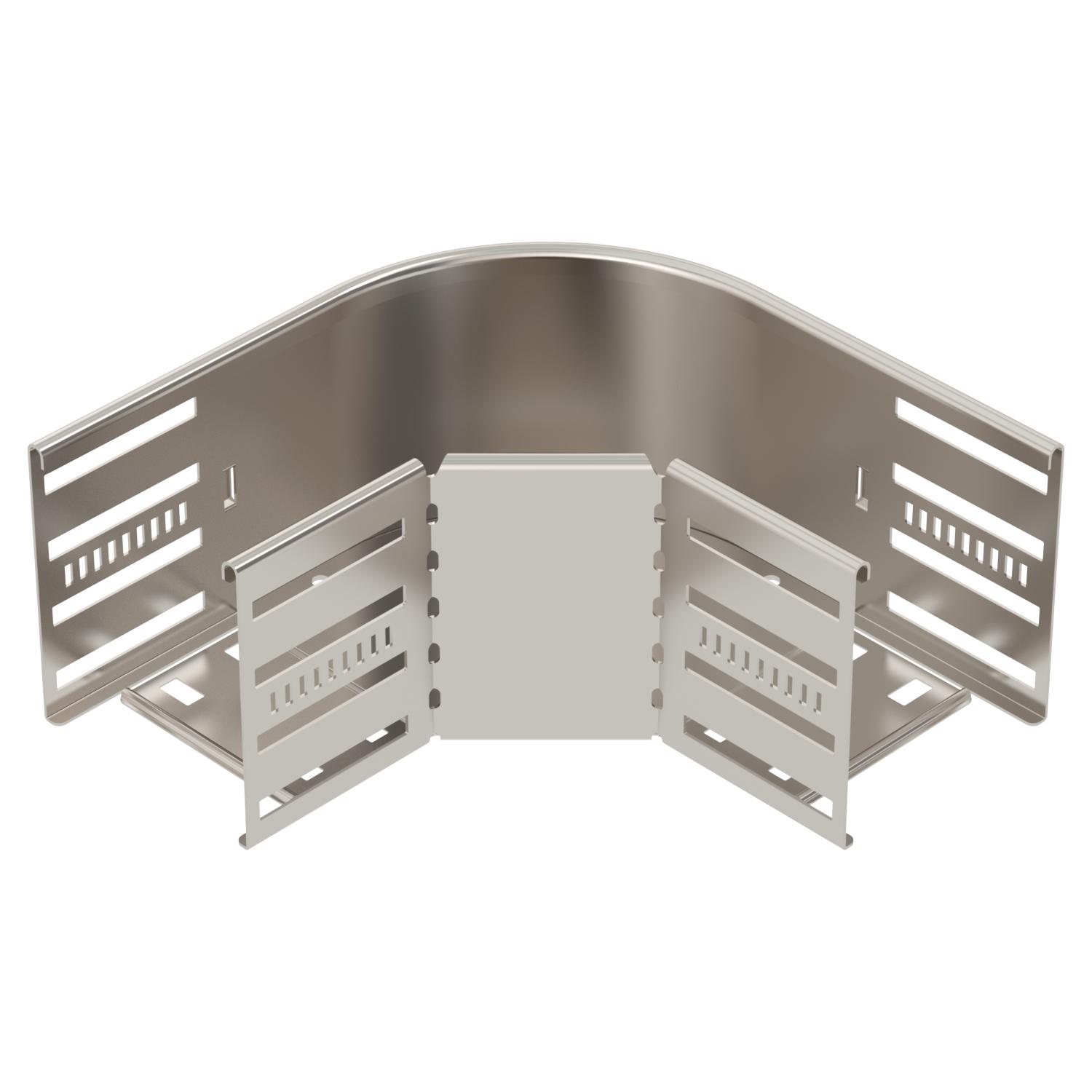

90° bøjning 110 A2
Art.nr. 6036860 | EAN 4012197344153
- Produkt beskrivelse
-
Produkt beskrivelse90°-bøjning til fremstilling af en vandret forgrening, formdel til kabelbakker, der kan klikkes på plads eller skrues, sidehøjde 110 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med flade rundskruer FRS og kombimøtrikker M6. Til indendørs og udendørs brug. Fastgøringsmateriale skal bestilles separat.
-
- Tekniske data
-
Teknisk data

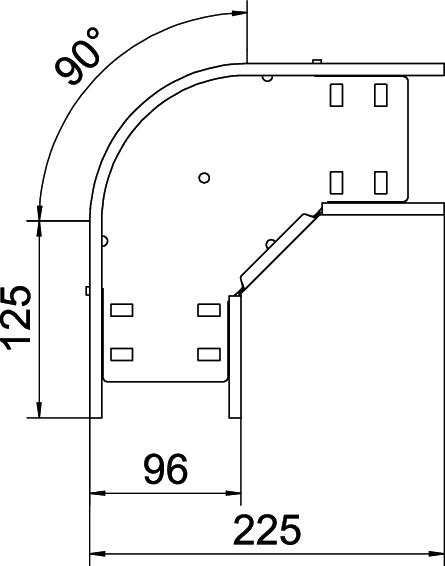

Anbefalet antal skruer 18 St. Bevarelse af funktionssikkerheden ved brand Nej Bredde 100 mm Bøjning (vinkel) 90° CO2 fodaftryk (GWP) fra vugge til port 6,8439 kg CO2e / 1 Styk Dimension 110x100 Farve specialstål Forbindelsestype kabelbæresystem skruet/klemt Højde 110 mm Konstruktion Stiv bøjning Mål B 100 mm Mål R 50 mm Materiale Rustfrit stål 1.4301 Materialetykkelse bundplade 0,8 mm Med overdel Nej Model forbindelser integreret beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade blank, efterbehandlet Pladetykkelse 0,8 mm Retningsændring Horisontal Rustfrit stål, bejdset Ja Sidehuller Ja Temperaturanvendelsesområde maks. 120 °C Temperaturanvendelsesområde min. -20 °C Udførelse til store afstande Nej Vangetykkelse 1,25 mm - Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

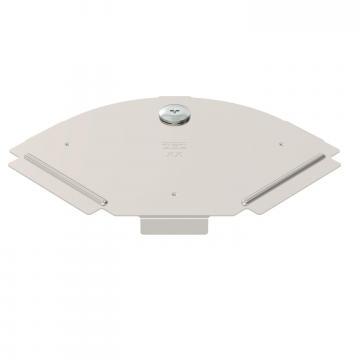

Låg bøjning 90° A2
RBD 90 100 A2 6036970 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Bræddebolt med kombimøtrik A2
FRSB 6x12 A2 6406138 100 Styk - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring RB 90 110 A2 / 6036860 , 0.13MB , pdfUK overensstemmenlseserklæring RB 90 110 A2 / 6036860 , 0.09MB , pdfREACH Overensstemmelseserklæring RB 90 110 A2 / 6036860 , 0.12MB , pdfRoHS Overensstemmelseserklæring RB 90 110 A2 / 6036860 , 0.13MB , pdfMonteringsvejledning Latchable Magic cable tray systems , 12.24MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
