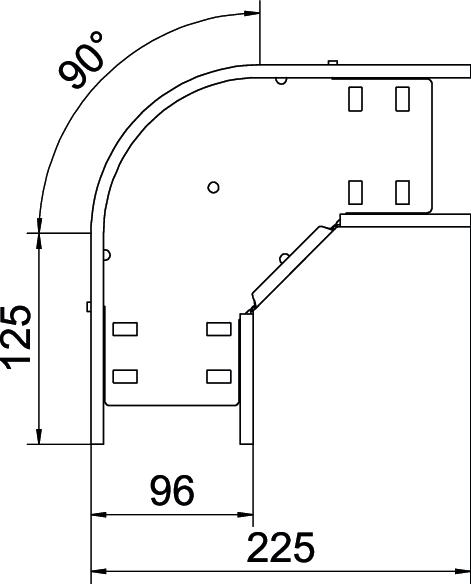

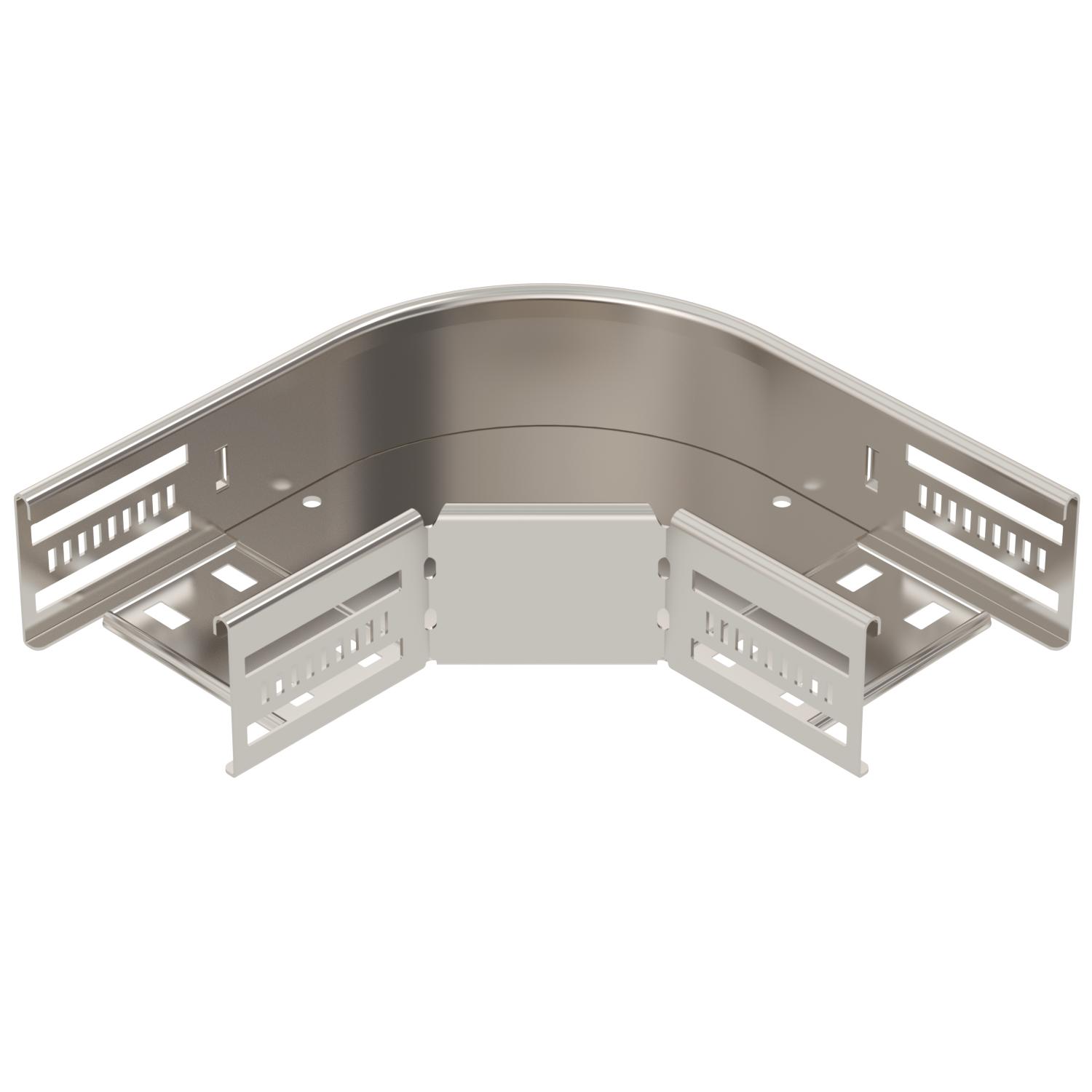

90° bøjning 60 A2
Art.nr. 6036620 | EAN 4012197343958
- Produkt beskrivelse
-
Produkt beskrivelse90°-bøjning til fremstilling af en vandret forgrening, formdel til kabelbakker, der kan klikkes på plads eller skrues, sidehøjde 60 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med flade rundskruer FRS og kombimøtrikker M6. Til indendørs og udendørs brug. Fastgøringsmateriale skal bestilles separat.
-
- Tekniske data
-
Teknisk data
Anbefalet antal skruer 10 St. Bevarelse af funktionssikkerheden ved brand Ja Bredde 100 mm Bøjning (vinkel) 90° CO2 fodaftryk (GWP) fra vugge til port 4,8694 kg CO2e / 1 Styk Dimension 60x100 Farve specialstål Forbindelsestype kabelbæresystem skruet/klemt Højde 60 mm Konstruktion Stiv bøjning Mål B 100 mm Mål R 50 mm Materiale Rustfrit stål 1.4301 Materialetykkelse bundplade 0,8 mm Med overdel Nej Model forbindelser integreret beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade blank, efterbehandlet Pladetykkelse 0,8 mm Retningsændring Horisontal Rustfrit stål, bejdset Nej Sidehuller Ja Temperaturanvendelsesområde maks. 120 °C Temperaturanvendelsesområde min. -20 °C Udførelse til store afstande Nej Vangetykkelse 1,25 mm - Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Låg bøjning 90° A2
RBD 90 100 A2 6036970 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dobbeltklemme formdelsmontering A2
DOP A2 6035998 10 Styk
Bræddebolt med kombimøtrik A2
FRSB 6x12 A2 6406138 100 Styk - Downloads
-
