90°-bøjning 85 FS
Art.nr. 6036706 | EAN 4012197343477
- Produkt beskrivelse
-

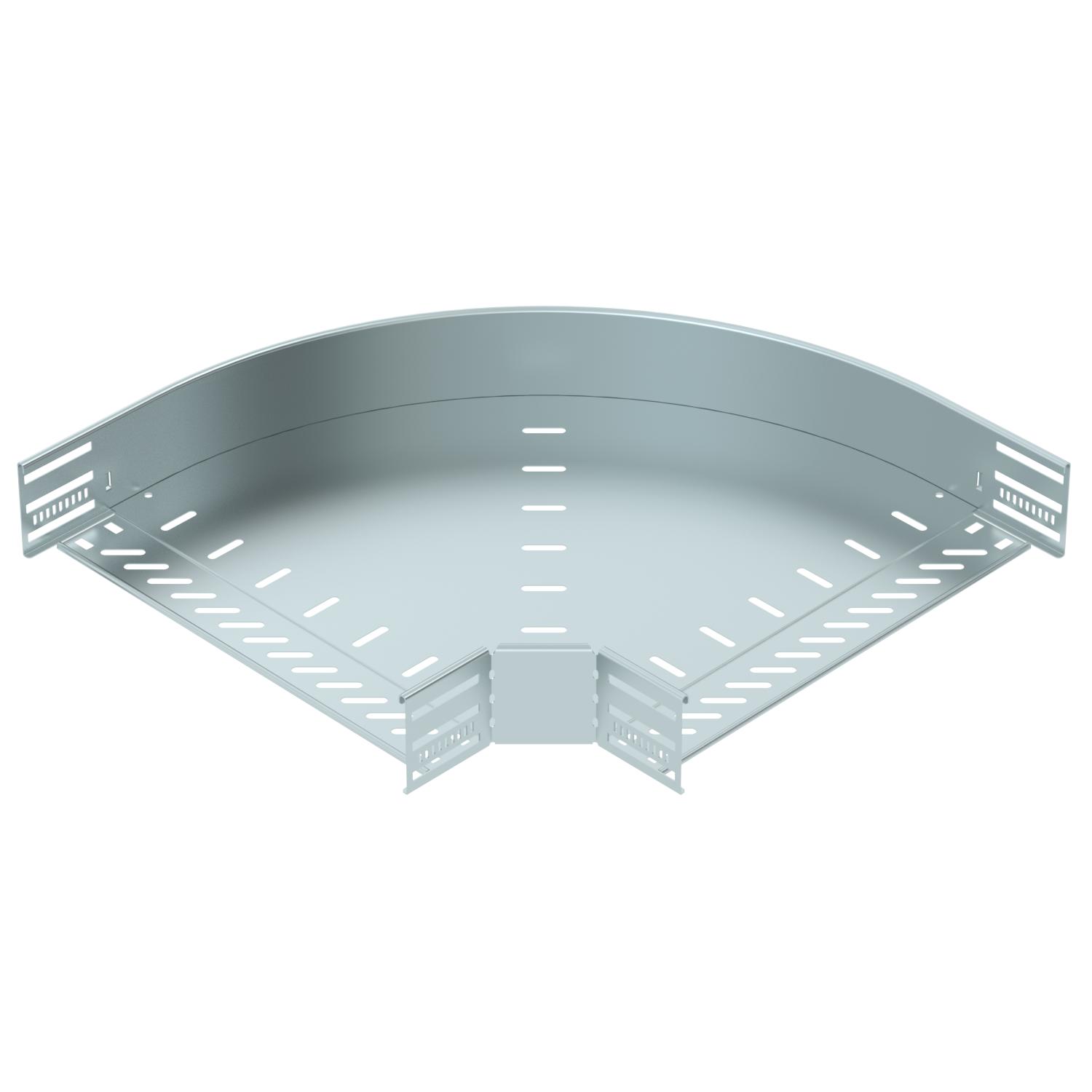

Produkt beskrivelse90°-bøjning til fremstilling af en vandret forgrening, formdel til kabelbakker, der kan klikkes på plads eller skrues, sidehøjde 85 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med flade rundskruer FRS og kombimøtrikker M6. Kan anvendes indendørs. Fastgøringsmateriale skal bestilles separat.
-
- Tekniske data
-
Teknisk data

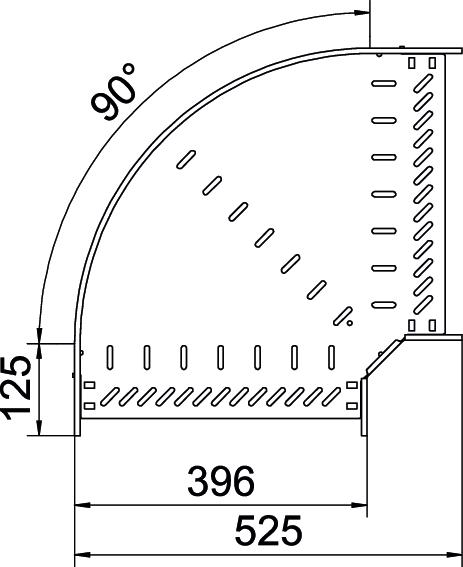

Anbefalet antal skruer 18 St. Bevarelse af funktionssikkerheden ved brand Nej Bredde 400 mm Bøjning (vinkel) 90° Dimension 85x400 Farve zinc Forbindelsestype kabelbæresystem skruet/klemt Højde 85 mm Konstruktion Stiv bøjning Mål B 400 mm Mål R 50 mm Materiale Stål Materialetykkelse bundplade 1 mm Med overdel Nej Model forbindelser integreret beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade båndgalvaniseret Pladetykkelse 1 mm Retningsændring Horisontal Rustfrit stål, bejdset Nej Sidehuller Ja Temperaturanvendelsesområde maks. 120 °C Temperaturanvendelsesområde min. -20 °C Udførelse til store afstande Nej Vangetykkelse 1,25 mm - Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Låg bøjning 90° FS
RBD 90 400 FS 6036908 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dobbeltklemme formdelsmontering A2
DOP A2 6035998 10 Styk - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring RB 90 840 FS / 6036706 , 0.13MB , pdfUK overensstemmenlseserklæring RB 90 840 FS / 6036706 , 0.09MB , pdfREACH Overensstemmelseserklæring RB 90 840 FS / 6036706 , 0.12MB , pdfRoHS Overensstemmelseserklæring RB 90 840 FS / 6036706 , 0.13MB , pdfMonteringsvejledning Latchable Magic cable tray systems , 11.95MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
