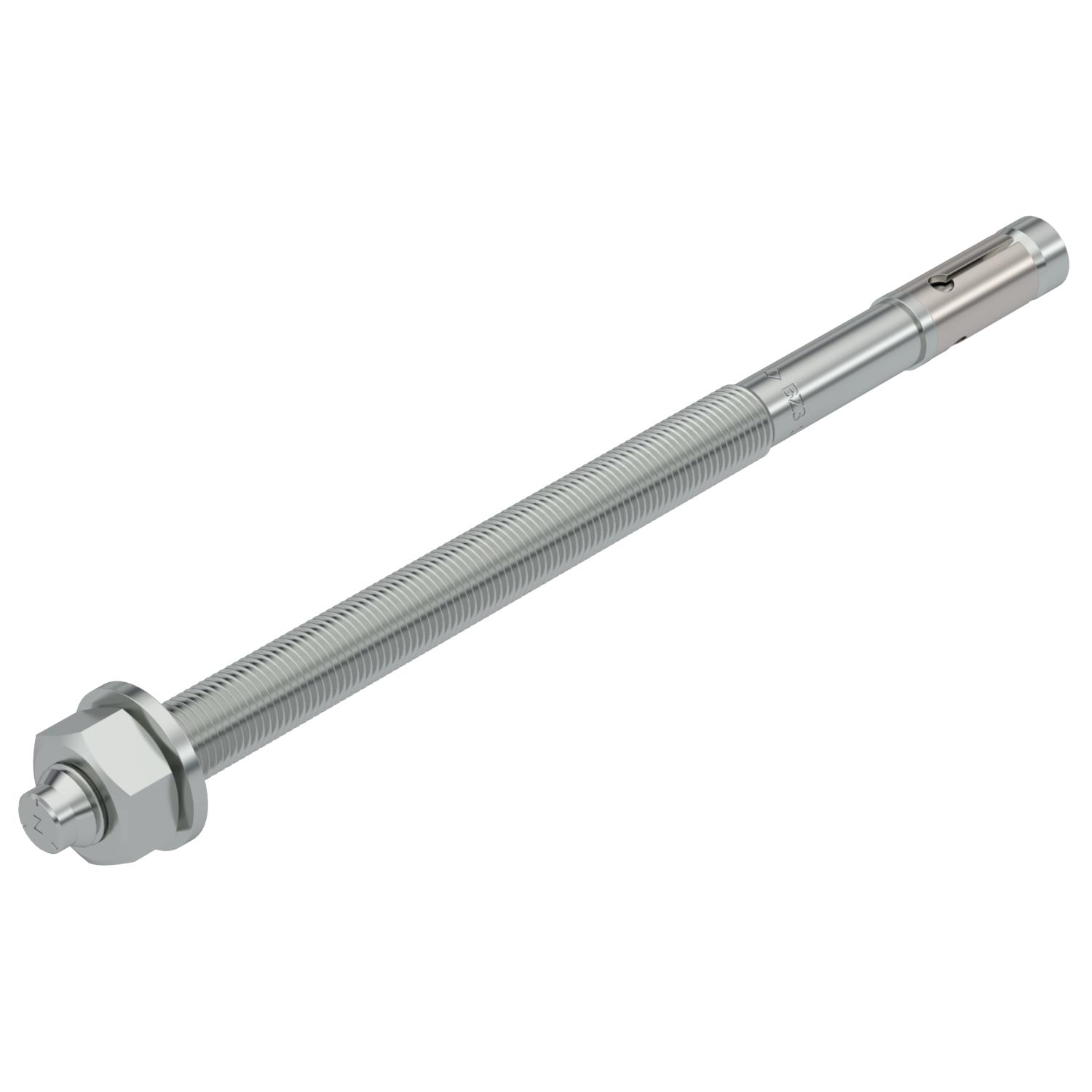

Ankerbolt BZ3
Art.nr. 3498707 | EAN 4012197357672
- Produkt beskrivelse
-
Produkt beskrivelseAnkerbolt BZ3 til forankring af mellemstore til store belastninger i revnet eller ikke-revnet beton. Egnet til høje belastninger med små kant- og akseafstande. Til indslåning.
Europæisk teknisk vurdering ETA-19/0619, herunder karakteristiske værdier under brandeksponering op til brandmodstandsvarighed R 120.
Dokumentation for egnethed ved seismiske påvirkninger, kategori C1 og C2.
Chokgodkendelse fra Bundesamt für Bevölkerungsschutz, Bern, Schweiz.
* Med stor skive i henhold til DIN EN ISO 7093-1 (DIN 9021)
-
- Tekniske data
-
Teknisk data

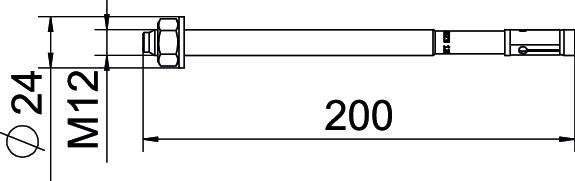

Borehulsdybde 83 mm Brandklasse i henhold til EN 13501-2 Øvrige Dimension M12x200 ETA jordskælvsvurdering C1 og C2 Farve zinc Fastgørelsesanordning anker Møtrik Gevind M12 Gevind imperial 7/16 tommer Gevind metrisk 12 Gevindlængde 134 mm Gevindtype Metrisk Godkendelser forefindes Ja Huldiameter min. 12 mm Klemområde maks. 125 mm Klemområde min. 50 mm Længde 200 mm Mål L 200 mm Materiale Stål Monteringsform dyvler, anker Forstiksmontering Nøglevidde 19 Overflade galvanisk forzinket Skruesystem anker Udvendig sekskant Udførelse til indslåning Udførelse anker Udvendigt gevind Udførelse dyvler/søm/skruer Sprededyvel - Alle typer
