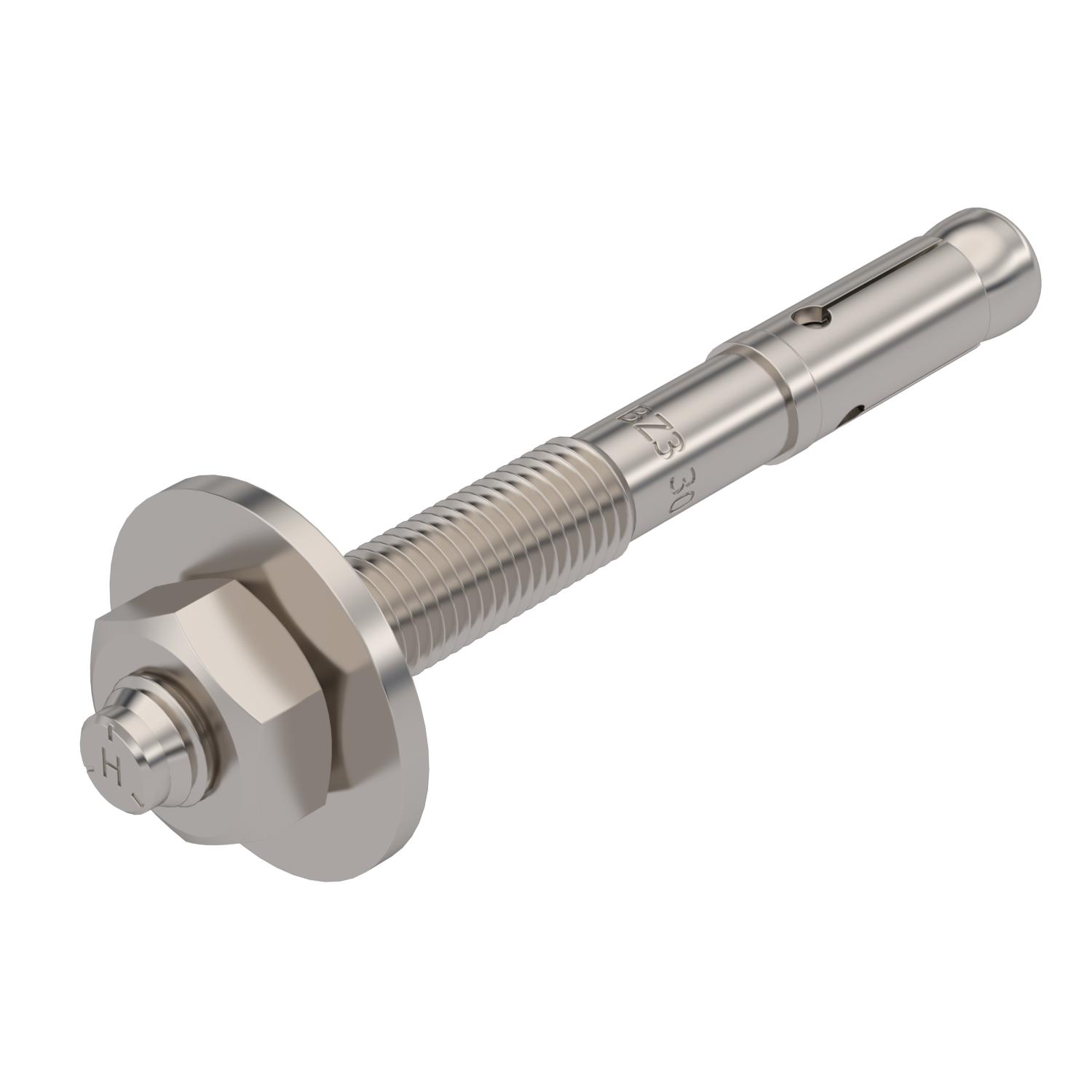

Ankerbolt BZ3 A4
Art.nr. 3498720 | EAN 4012197357115
- Produkt beskrivelse
-
Produkt beskrivelseAnkerbolt BZ3 til forankring af mellemstore til store belastninger i revnet eller ikke-revnet beton. Egnet til høje belastninger med små kant- og akseafstande. Til indslåning.
Europæisk teknisk vurdering ETA-19/0619, herunder karakteristiske værdier under brandeksponering op til brandmodstandsvarighed R 120.
Dokumentation for egnethed ved seismiske påvirkninger, kategori C1 og C2.
Chokgodkendelse fra Bundesamt für Bevölkerungsschutz, Bern, Schweiz.
* Med stor skive i henhold til DIN EN ISO 7093-1 (DIN 9021)
-
- Tekniske data
-
Teknisk data

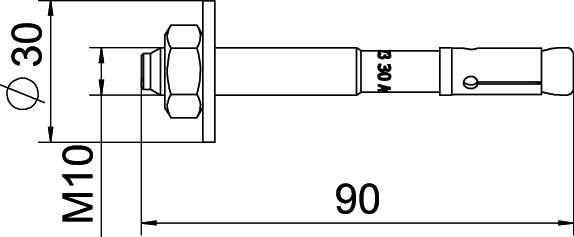

Borehulsdybde 71 mm Brandklasse i henhold til EN 13501-2 Øvrige Dimension M10x90 ETA jordskælvsvurdering C1 og C2 Farve specialstål Fastgørelsesanordning anker Møtrik Gevind M10 Gevind imperial 3/8 tommer Gevind metrisk 10 Gevindlængde 45 mm Gevindtype Metrisk Huldiameter min. 10 mm Klemområde maks. 30 mm Længde 90 mm Mål L 90 mm Materiale Rustfrit stål Monteringsform dyvler, anker Forstiksmontering Nøglevidde 17 Overflade blank, efterbehandlet Skruesystem anker Udvendig sekskant Udførelse til indslåning Udførelse anker Udvendigt gevind Udførelse dyvler/søm/skruer Sprededyvel - Alle typer
- Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring BZ3 10x90/0-30A4 / 3498720 , 0.20MB , pdfREACH Overensstemmelseserklæring BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfRoHS Overensstemmelseserklæring BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
