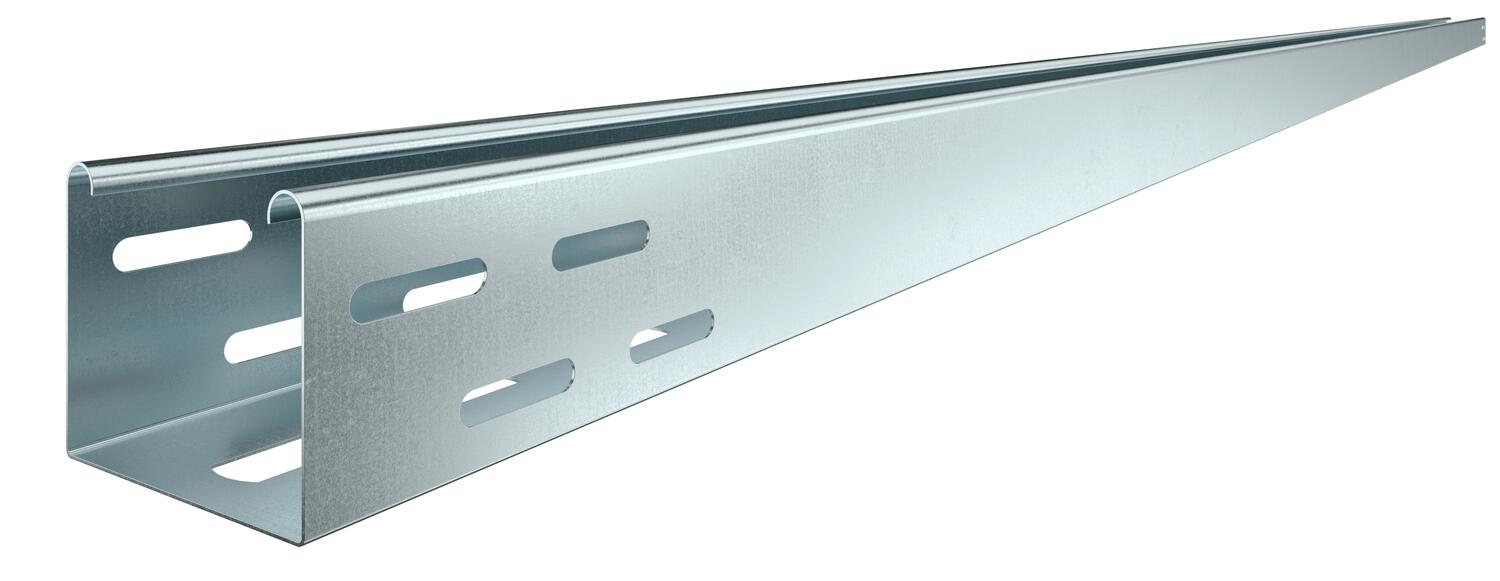

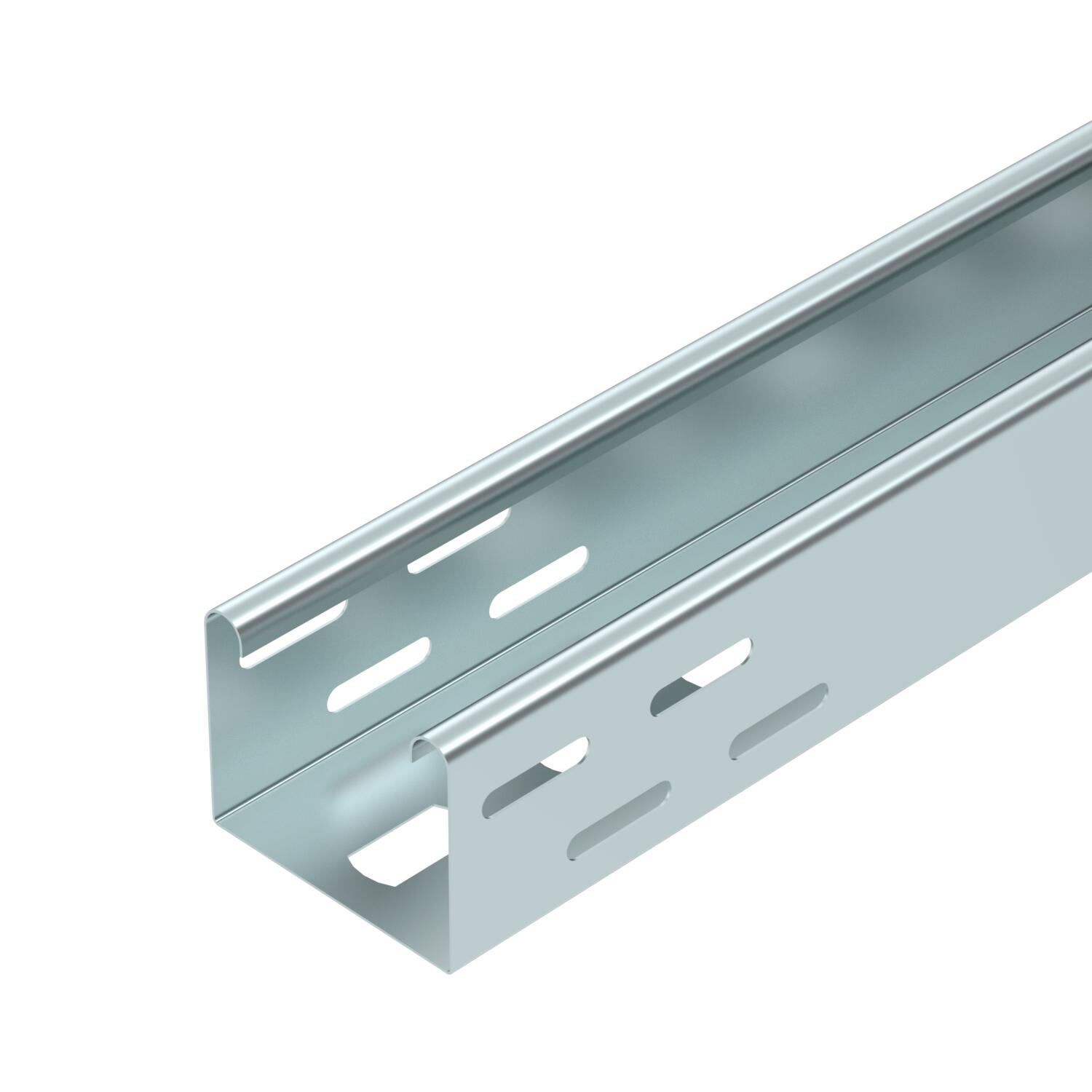

Armaturbakke FS
Art.nr. 6055812 | EAN 4012196943937
- Produkt beskrivelse
-
Produkt beskrivelseArmaturbakke med perforeret bund til fastgørelse af lysarmaturer og til ledningsgennemføring.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Ved den hvide udførelse drejer det sig om en belægning af den synlige flade.
-
- Tekniske data
-
Teknisk data
Belastningstype iht. IEC 61537 Type II Bredde 75 mm CO2 fodaftryk (GWP) fra vugge til port 2,8026 kg CO2e / 1 meter Dimension 60x75x6000 Effektivt tværsnit 42 cm² Farve zinc Forbindelsestype kabelbæresystem skruet Højde 60 mm Længde 6000 mm Materiale Stål Model forbindelser uden beslag Monteringshul i bunden Ja Overflade båndgalvaniseret Pladetykkelse 0,75 mm Rustfrit stål, bejdset Nej Sidehuller Ja Støtteafstand 1,5m 0,8 kN/m Støtteafstand 2,0m 0,55 kN/m Støtteafstand 2,5m 0,35 kN/m Støtteafstand 3,0m 0,25 kN/m Tekniske data

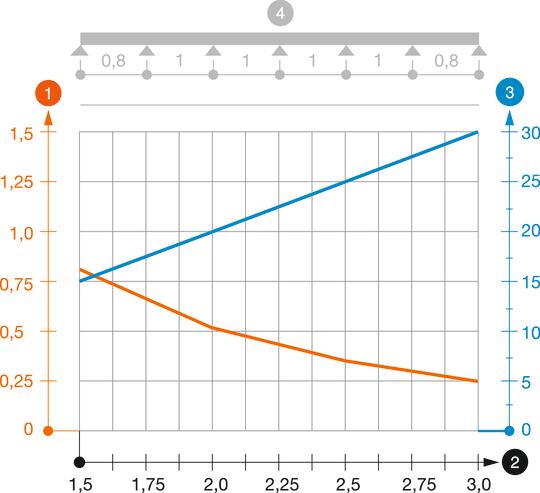

Belastningsdiagram armaturskinne type LTR
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Låg med vrider FS
DRL 075 FS 6052029 24 m
Længdeforbindelses-sæt FS
RV 607 FS 6068150 10 Styk

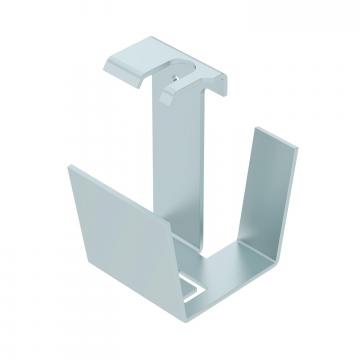

Midterophæng armaturbakke FS
MAH LTR FS 6358810 25 Styk - Downloads
-
