Armaturbakke FT
Art.nr. 6055817 | EAN 4012195671282
- Produkt beskrivelse
-

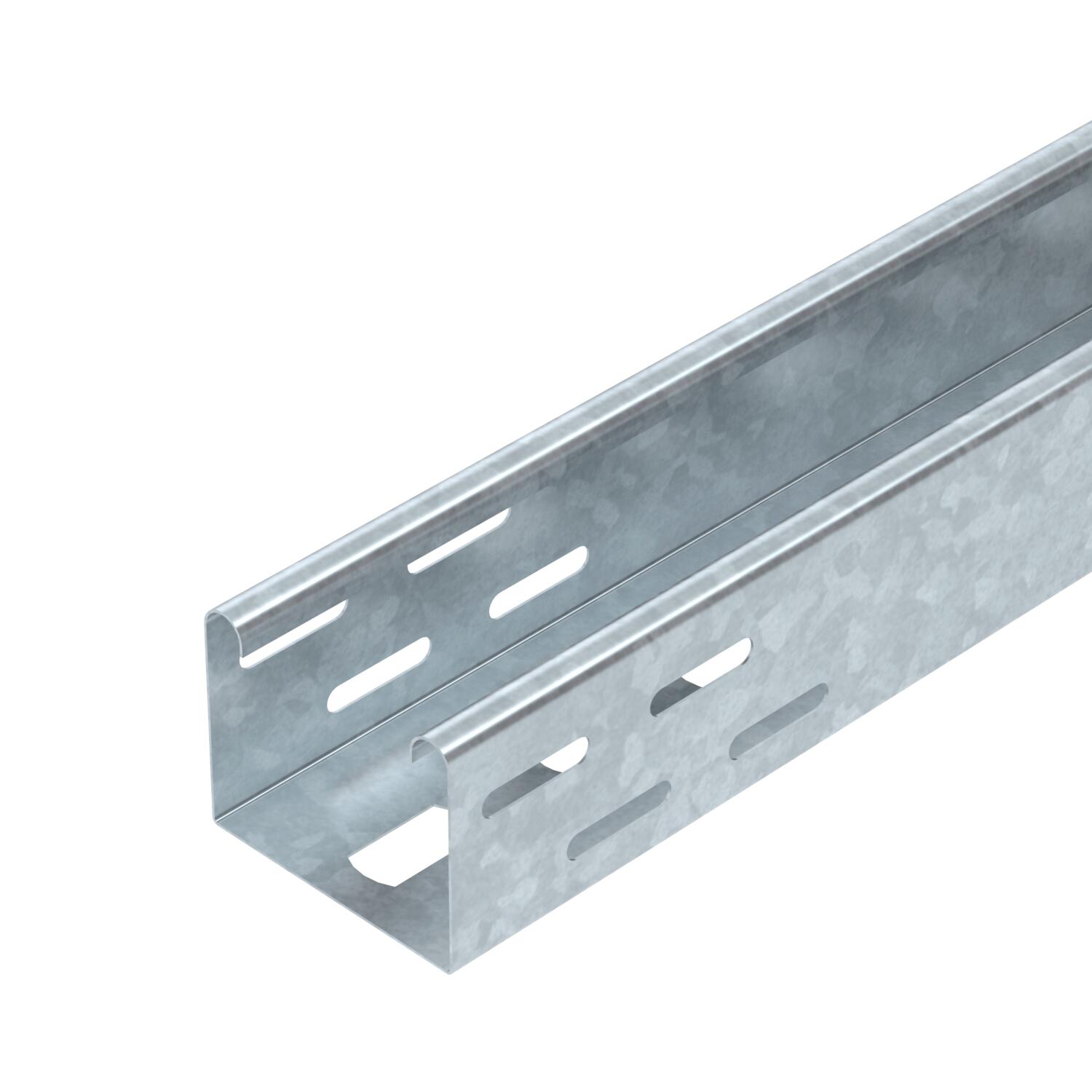

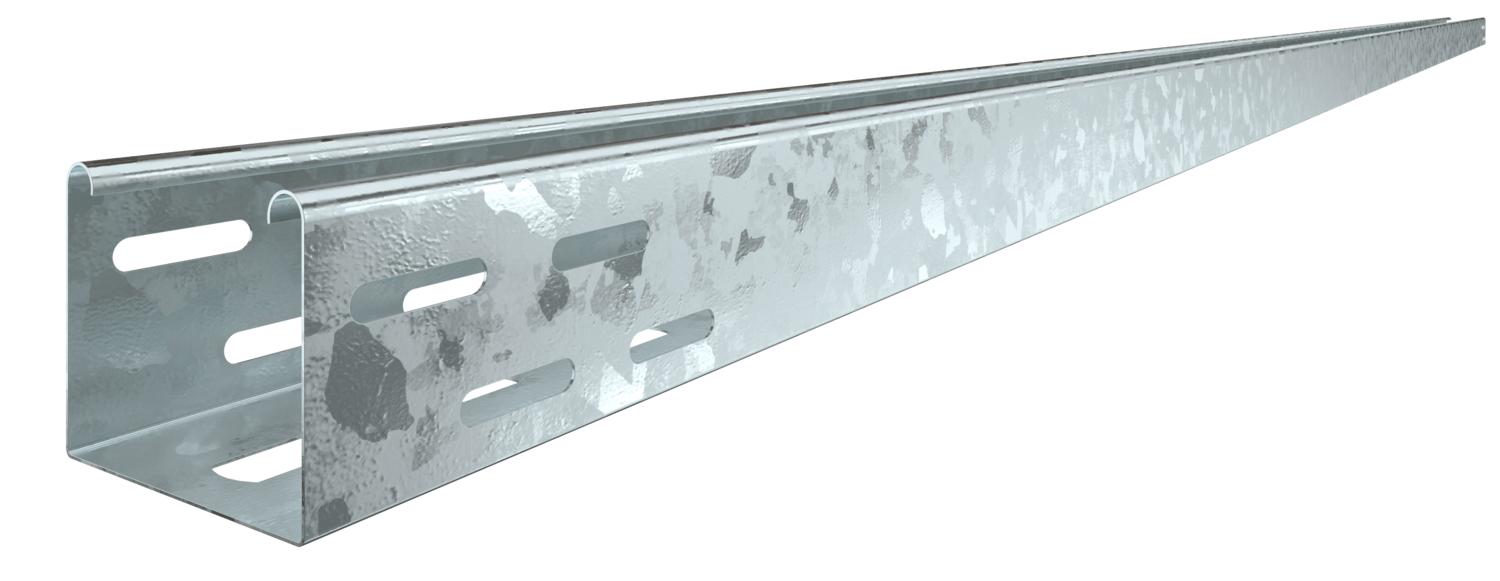

Produkt beskrivelseArmaturbakke med perforeret bund til fastgørelse af lysarmaturer og til ledningsgennemføring.
Magnetisk skærmdæmpning uden dæksel 20 dB, med dæksel 50 dB.
Ved den hvide udførelse drejer det sig om en belægning af den synlige flade.
-
- Tekniske data
-
Teknisk data

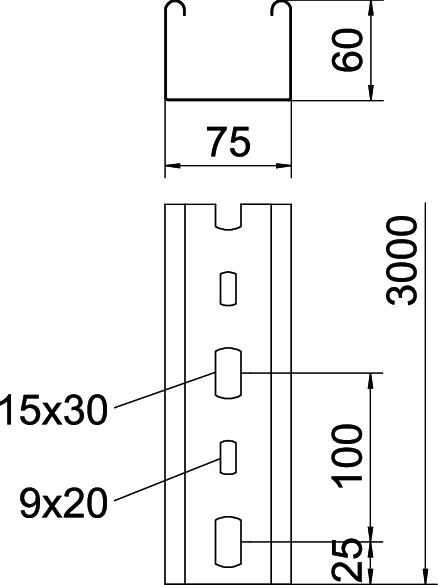

Belastningstype iht. IEC 61537 Type II Bredde 75 mm CO2 fodaftryk (GWP) fra vugge til port 3,2397 kg CO2e / 1 meter Dimension 60x75x3000 Effektivt tværsnit 42 cm² Farve zinc Forbindelsestype kabelbæresystem skruet Højde 60 mm Længde 3000 mm Materiale Stål Model forbindelser uden beslag Monteringshul i bunden Ja Overflade Varmgalvaniseret Pladetykkelse 0,75 mm Rustfrit stål, bejdset Nej Sidehuller Ja Støtteafstand 1,5m 0,8 kN/m Støtteafstand 2,0m 0,55 kN/m Støtteafstand 2,5m 0,35 kN/m Støtteafstand 3,0m 0,25 kN/m Tekniske data
Belastningsdiagram armaturskinne type LTR
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
