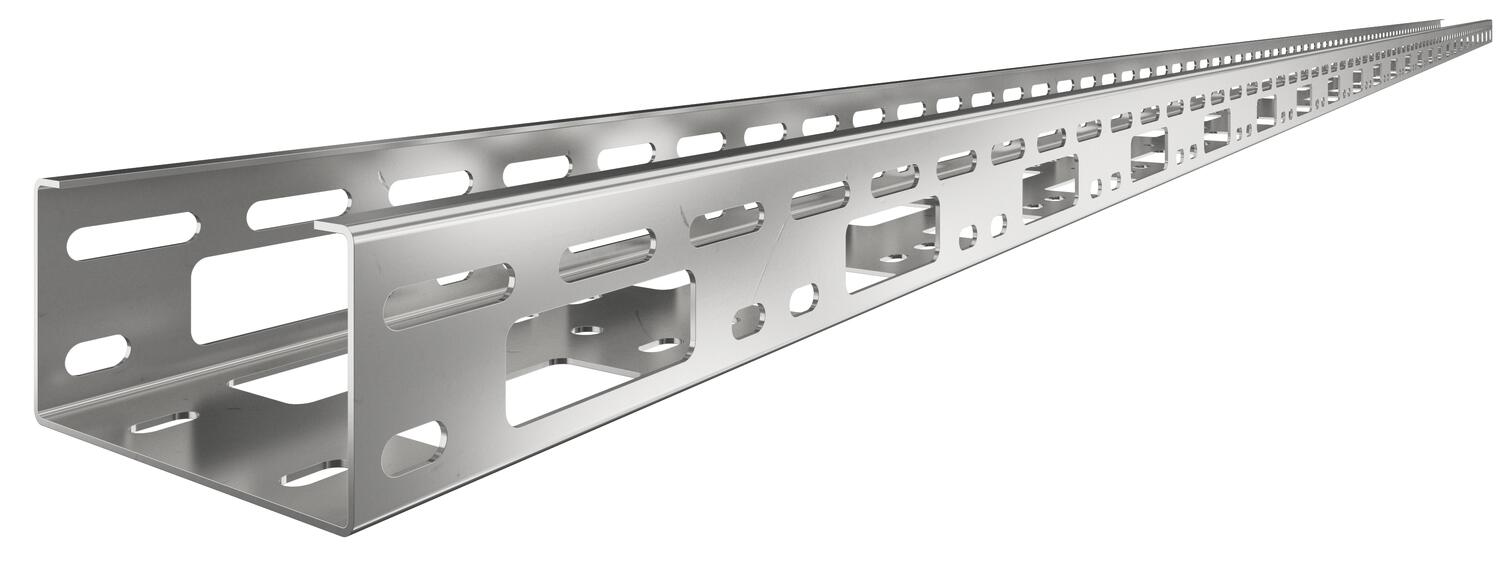

AZ-minikanal 100 A2
Art.nr. 6075304 | EAN 4012196069255
- Produkt beskrivelse
-
Produkt beskrivelseAZ-minikanal med sidehøjde 50 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
-
- Tekniske data
-
Teknisk data

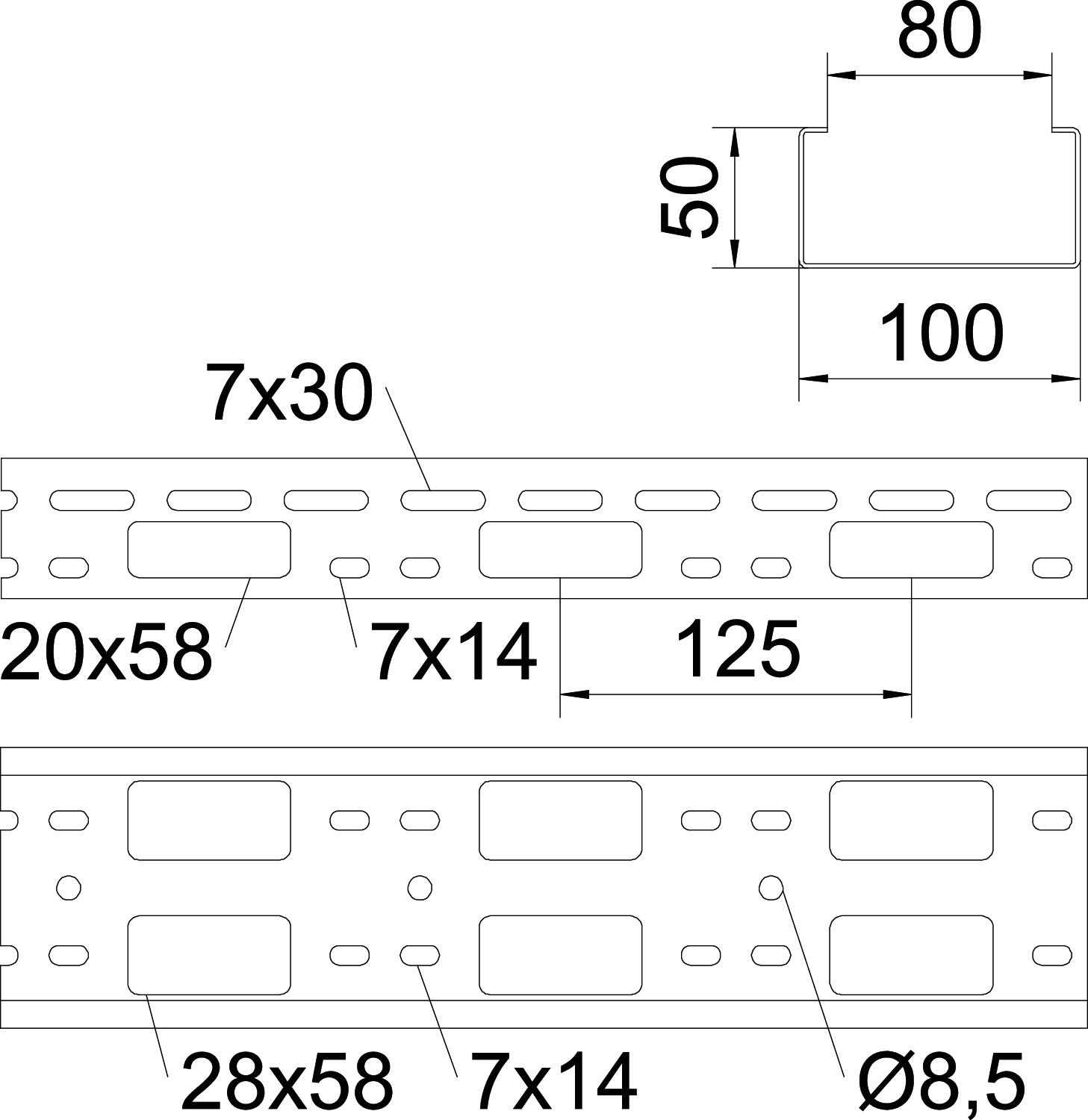

Bevarelse af funktionssikkerheden ved brand Nej Bredde 100 mm CO2 fodaftryk (GWP) fra vugge til port 11,8636 kg CO2e / 1 meter Dimension 50x100x3000 Effektivt tværsnit 5000 mm² Effektivt tværsnit 50 cm² Farve specialstål Højde 50 mm Længde 3000 mm Mål B 100 mm Materiale Rustfrit stål 1.4301 Model forbindelser uden beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade blank, efterbehandlet Pladetykkelse 1,5 mm Rustfrit stål, bejdset Nej Sidehuller Ja Støtteafstand 1,0m 1,7 kN/m Støtteafstand 1,5m 1,5 kN/m Støtteafstand 2,0m 1 kN/m Støtteafstand 2,5m 0,8 kN/m Støtteafstand 3,0m 0,25 kN/m Udførelse til store afstande Nej Tekniske data
Belastningsdiagram AZ-minikanal
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Samle- og vinkelforbindelse A2
VF AZK A2 6066569 10 Styk
Kabelbeskyttelsesring 915 PE
KSR-915 PE 6066704 25 Styk
Kabelbeskyttelsesring 910 PE
KSR-910 PE 6066712 25 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

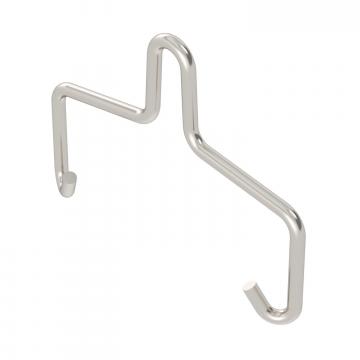

Ophængsbøjle 100 A4
AHB 100 D5 A4 6066514 50 Styk - Downloads
-
Datablad AZK 100 A2 / 6075304 , 0.24MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring AZK 100 A2 / 6075304 , 0.13MB , pdfREACH Overensstemmelseserklæring AZK 100 A2 / 6075304 , 0.12MB , pdfRoHS Overensstemmelseserklæring AZK 100 A2 / 6075304 , 0.12MB , pdfMiljøvaredeklaration (EPD) AZK 100 A2 / 6075304 , 1.48MB , pdfCertificering UL-certifikat AZ-minikanal , 0.26MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdfMonteringsvejledning Monteringsvejledning modulsystemer , 0.05MB , pdf
