AZ-minikanal 150 A2
Art.nr. 6075330 | EAN 4012195811145
- Produkt beskrivelse
-

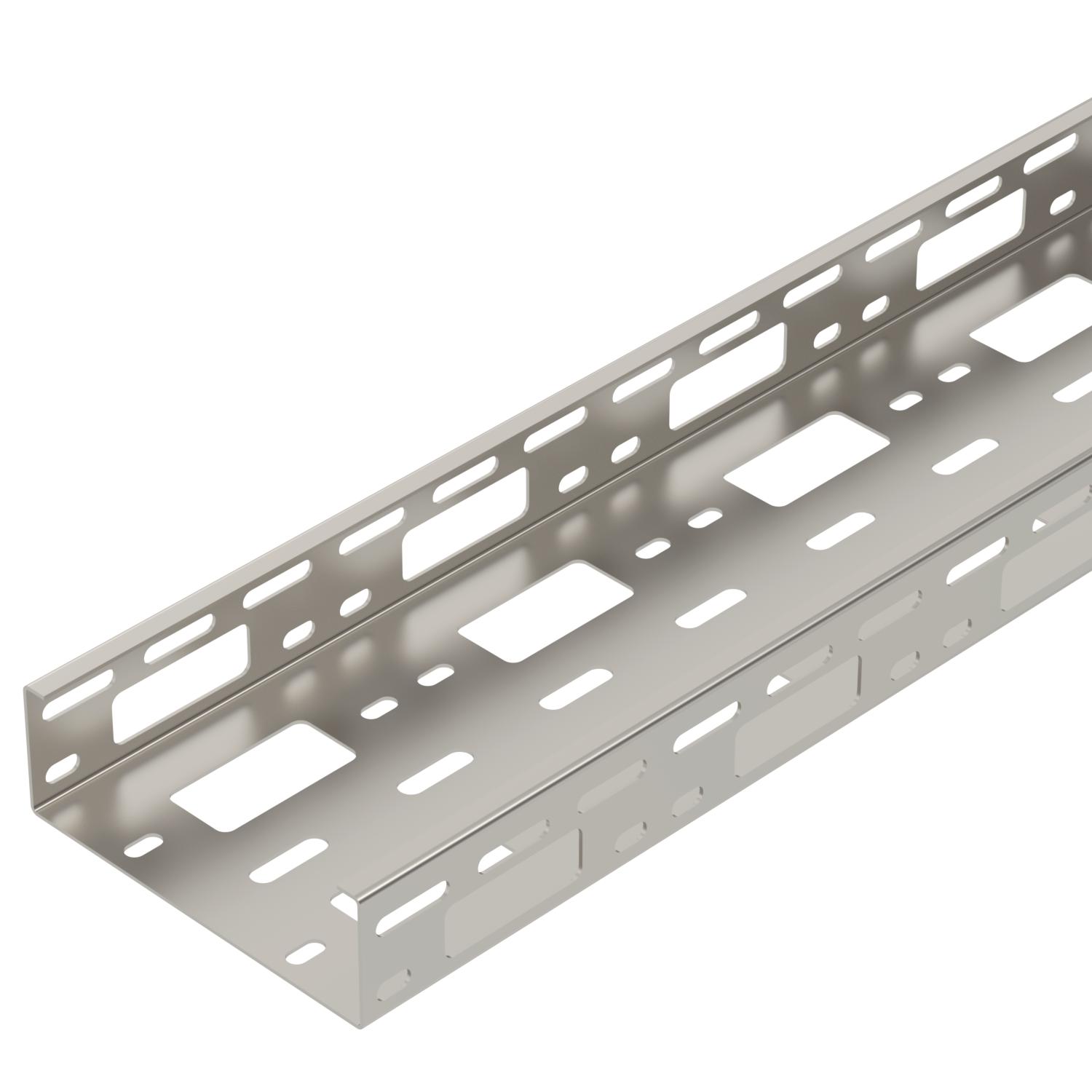

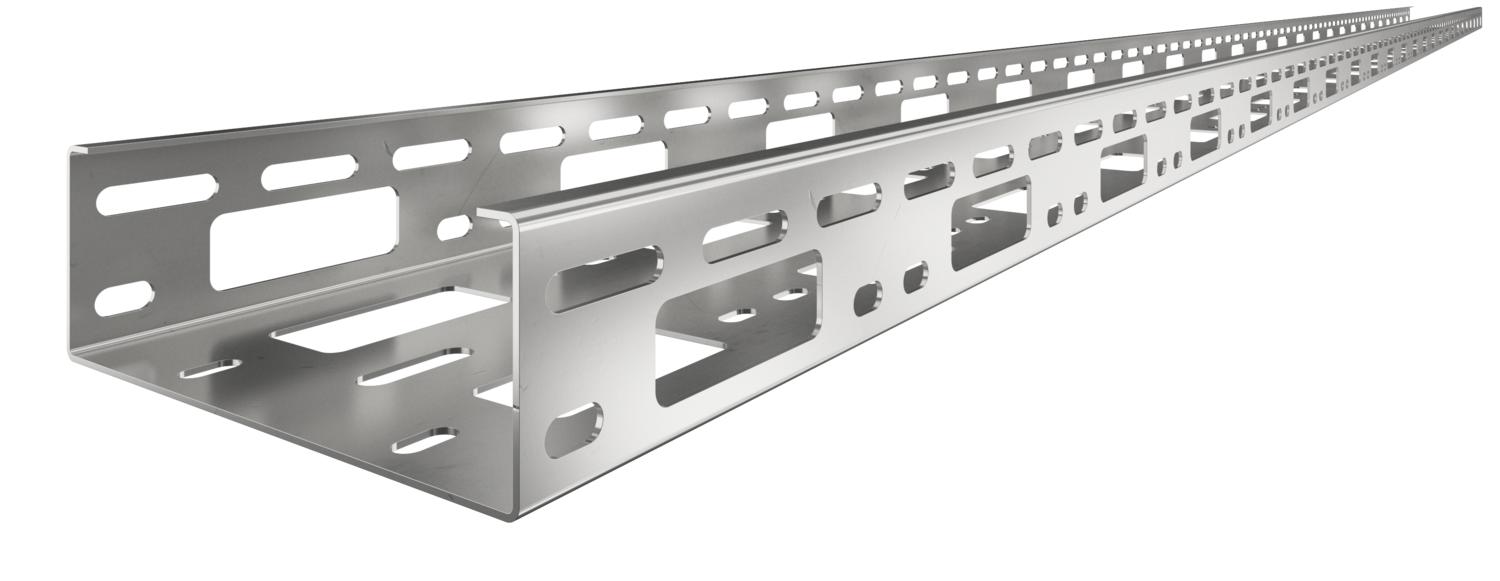

Produkt beskrivelseAZ-minikanal med sidehøjde 50 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
-
- Tekniske data
-
Teknisk data

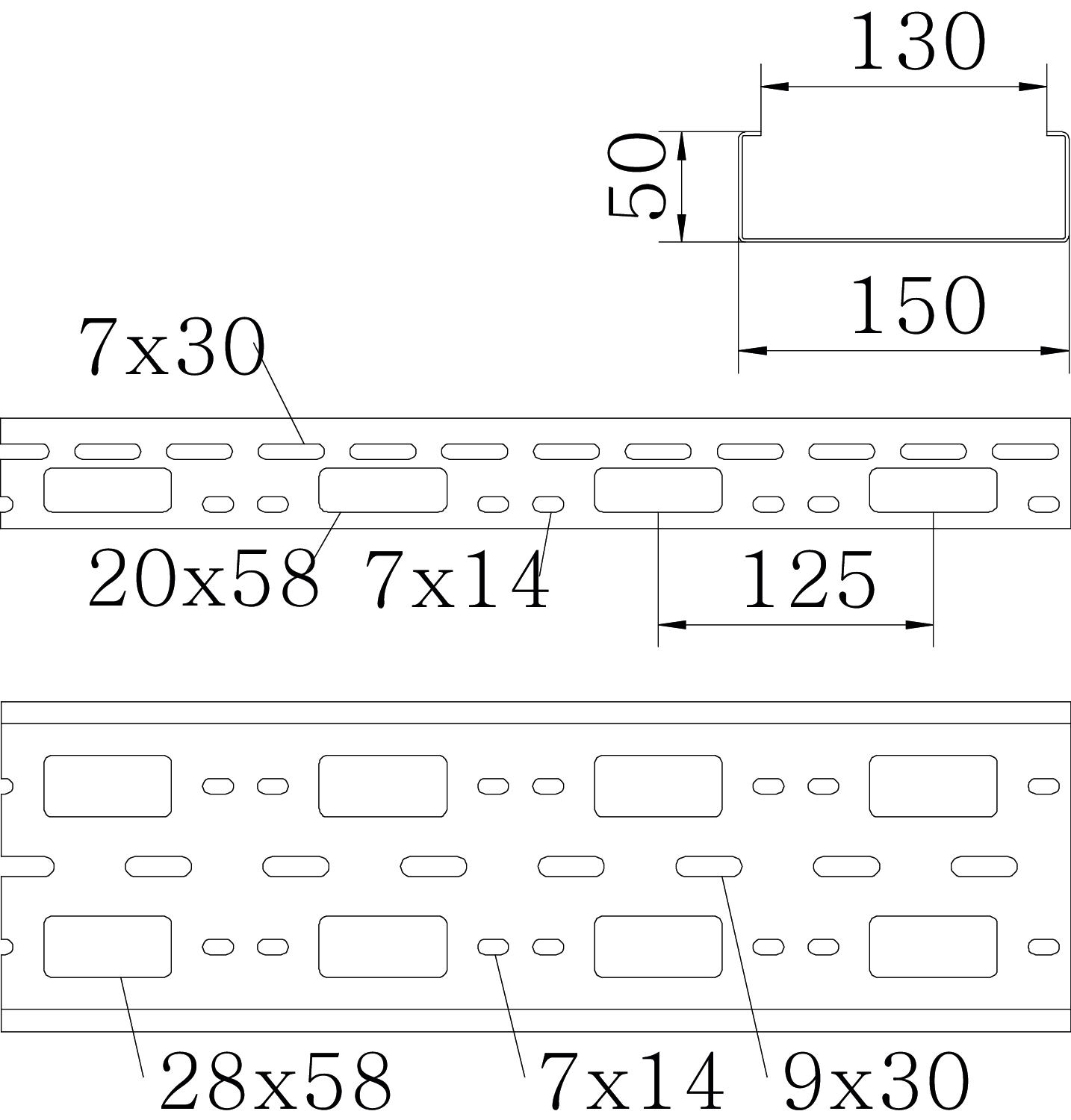

Bevarelse af funktionssikkerheden ved brand Nej Bredde 150 mm CO2 fodaftryk (GWP) fra vugge til port 16,9702 kg CO2e / 1 meter Dimension 50x150x3000 Dimension 50x150x1,5 Effektivt tværsnit 75 cm² Effektivt tværsnit 7500 mm² Farve specialstål Højde 50 mm Længde 3000 mm Mål B 150 mm Materiale Rustfrit stål 1.4301 Model forbindelser uden beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade blank, efterbehandlet Pladetykkelse 1,5 mm Rustfrit stål, bejdset Nej Sidehuller Ja Støtteafstand 1,0m 3 kN/m Støtteafstand 1,5m 2 kN/m Støtteafstand 2,0m 1,2 kN/m Støtteafstand 2,5m 0,8 kN/m Støtteafstand 3,0m 0,25 kN/m Udførelse til store afstande Nej Tekniske data
Belastningsdiagram AZ-minikanal
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Samle- og vinkelforbindelse A2
VF AZK A2 6066569 10 Styk
Kabelbeskyttelsesring 915 PE
KSR-915 PE 6066704 25 Styk
Kabelbeskyttelsesring 910 PE
KSR-910 PE 6066712 25 Styk - Downloads
-
