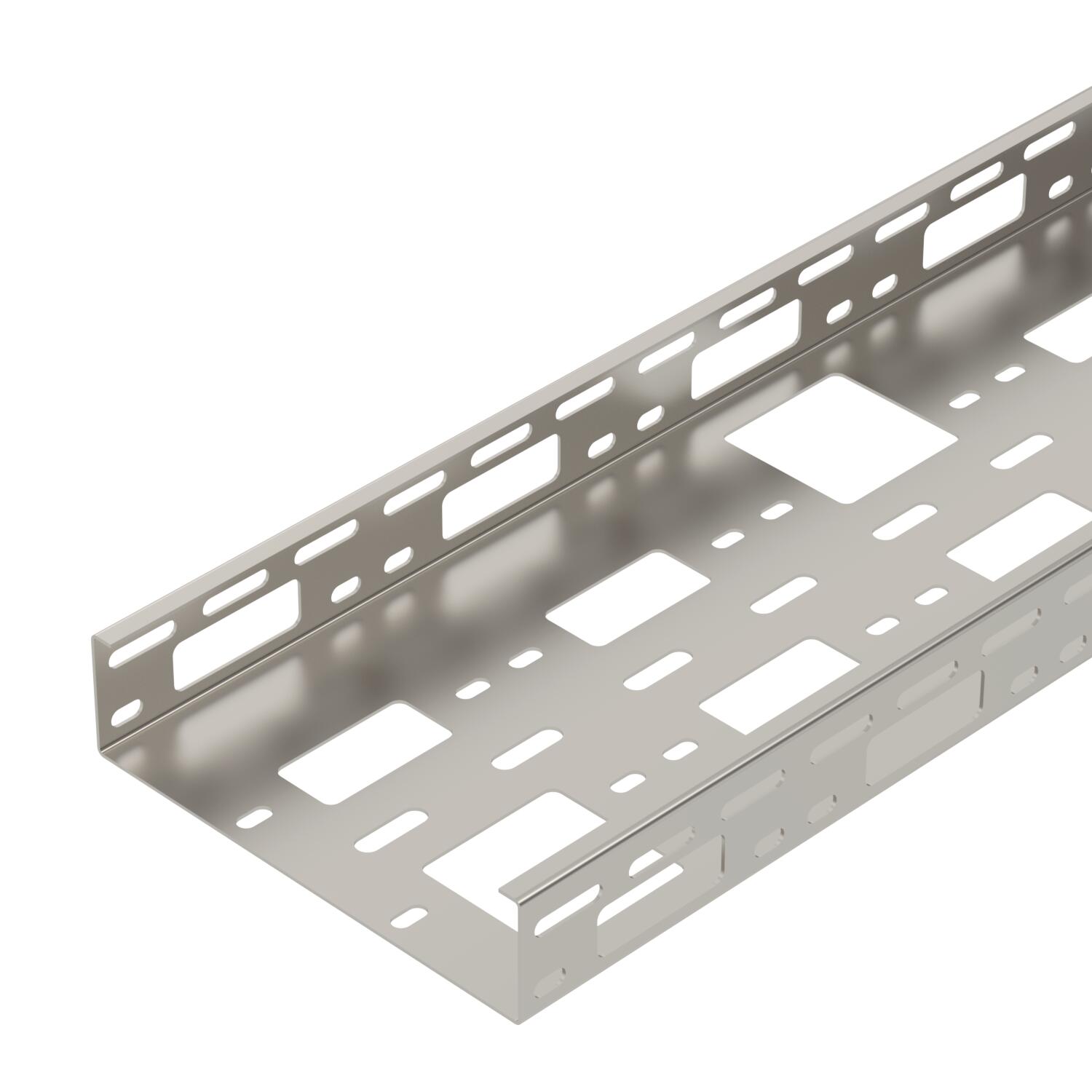

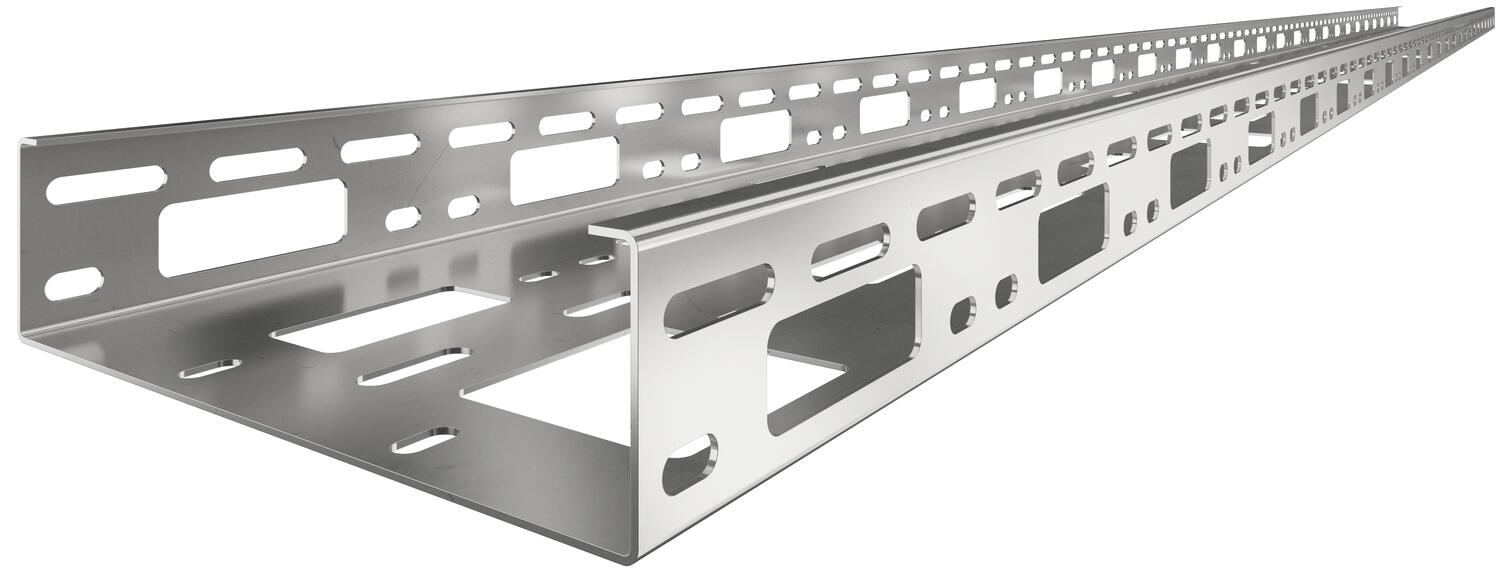

AZ-minikanal 200 A2
Art.nr. 6075355 | EAN 4012195811206
- Produkt beskrivelse
-
Produkt beskrivelseAZ-minikanal med sidehøjde 50 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Dimension 50x200x3000 Dimension 50x200x1,5 Effektivt tværsnit 100 cm² Effektivt tværsnit 10000 mm² Farve specialstål Materiale Rustfrit stål 1.4301 Model forbindelser uden beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade blank, efterbehandlet Pladetykkelse 1,5 mm Produktserie AZK-serie ROHS-medholdelig Ja Rustfrit stål, bejdset Nej Sidehuller Ja Udførelse til store afstande Nej Dimensioner

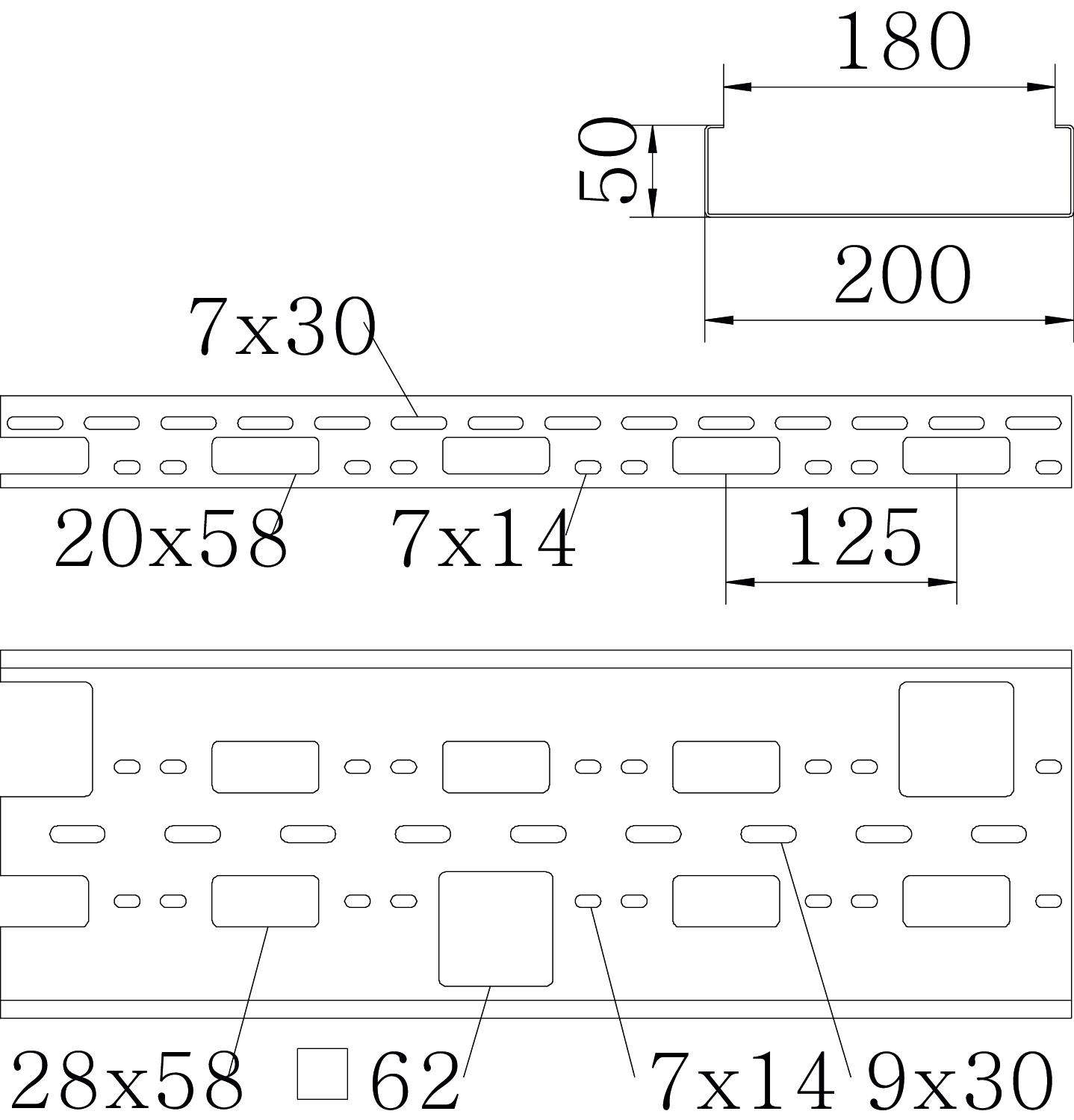

Bredde 200 mm Højde 50 mm Længde 3000 mm Mål B 200 mm Belastninger
Støtteafstand 1,0m 2,5 kN/m Støtteafstand 1,5m 1,9 kN/m Støtteafstand 2,0m 1,3 kN/m Støtteafstand 2,5m 0,8 kN/m Støtteafstand 3,0m 0,3 kN/m CO2-aftryk (Product Carbon Footprint)
Beregningsdato CO2-værdi 2025-05-14T00:00:00.000+0200 CO2 fodaftryk (GWP) fra vugge til port 17,5008 kg CO2e / 1 meter CO₂ Footprint (GWP) 17,5008 kg CO₂e Declared Unit Meter Declared Unit Quantity 1 Tekniske data

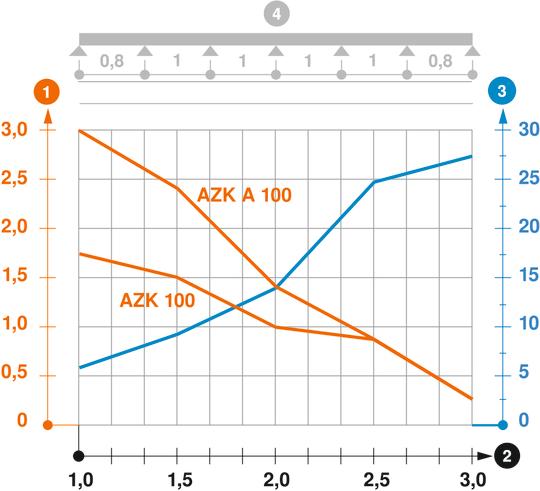

Belastningsdiagram AZ-minikanal
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

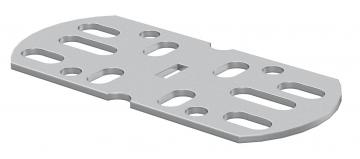

Samle- og vinkelforbindelse A2
VF AZK A2 6066569 10 Styk
Kabelbeskyttelsesring 915 PE
KSR-915 PE 6066704 25 Styk
Kabelbeskyttelsesring 910 PE
KSR-910 PE 6066712 25 Styk - Downloads
-
Datablad AZK 200 A2 / 6075355 , 0.30MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring AZK 200 A2 / 6075355 , 0.13MB , pdfREACH Overensstemmelseserklæring AZK 200 A2 / 6075355 , 0.12MB , pdfRoHS Overensstemmelseserklæring AZK 200 A2 / 6075355 , 0.12MB , pdfMiljøvaredeklaration (EPD) AZK 200 A2 / 6075355 , 2.03MB , pdfCertificering UL-certifikat AZ-minikanal , 0.26MB , pdfMonteringsvejledning Monteringsvejledning modulsystemer , 0.05MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
