AZ-minikanal 50 A2
Art.nr. 6075150 | EAN 4012196069071
- Produkt beskrivelse
-
Produkt beskrivelseAZ-minikanal med sidehøjde 50 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 50 mm CO2 fodaftryk (GWP) fra vugge til port 9,0439 kg CO2e / 1 meter Dimension 50x50x3000 Effektivt tværsnit 2500 mm² Effektivt tværsnit 25 cm² Farve specialstål Højde 50 mm Længde 3000 mm Mål B 50 mm Materiale Rustfrit stål 1.4301 Model forbindelser uden beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade blank, efterbehandlet Pladetykkelse 1,5 mm Rustfrit stål, bejdset Nej Sidehuller Ja Støtteafstand 1,0m 2,5 kN/m Støtteafstand 1,5m 2 kN/m Støtteafstand 2,0m 1,2 kN/m Støtteafstand 2,5m 0,85 kN/m Støtteafstand 3,0m 0,5 kN/m Udførelse til store afstande Nej Tekniske data
Load diagram, AZ small duct
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Samle- og vinkelforbindelse A2
VF AZK A2 6066569 10 Styk
Kabelbeskyttelsesring 915 PE
KSR-915 PE 6066704 25 Styk
Kabelbeskyttelsesring 910 PE
KSR-910 PE 6066712 25 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

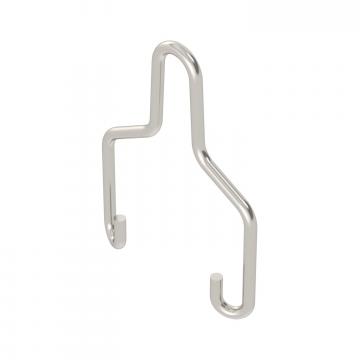

Ophængsbøjle 50 A4
AHB 50 D4 A4 6066508 50 Styk - Downloads
-
Datablad AZK 050 A2 / 6075150 , 0.27MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring AZK 050 A2 / 6075150 , 0.13MB , pdfREACH Overensstemmelseserklæring AZK 050 A2 / 6075150 , 0.12MB , pdfRoHS Overensstemmelseserklæring AZK 050 A2 / 6075150 , 0.12MB , pdfMiljøvaredeklaration (EPD) AZK 050 A2 / 6075150 , 1.48MB , pdfCertificering UL-certifikat AZ-minikanal , 0.26MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdfMonteringsvejledning Monteringsvejledning modulsystemer , 0.05MB , pdf
