Bøjning vinklen kan indstilles 60 A2
Art.nr. 6037162 | EAN 4012197341374
- Produkt beskrivelse
-

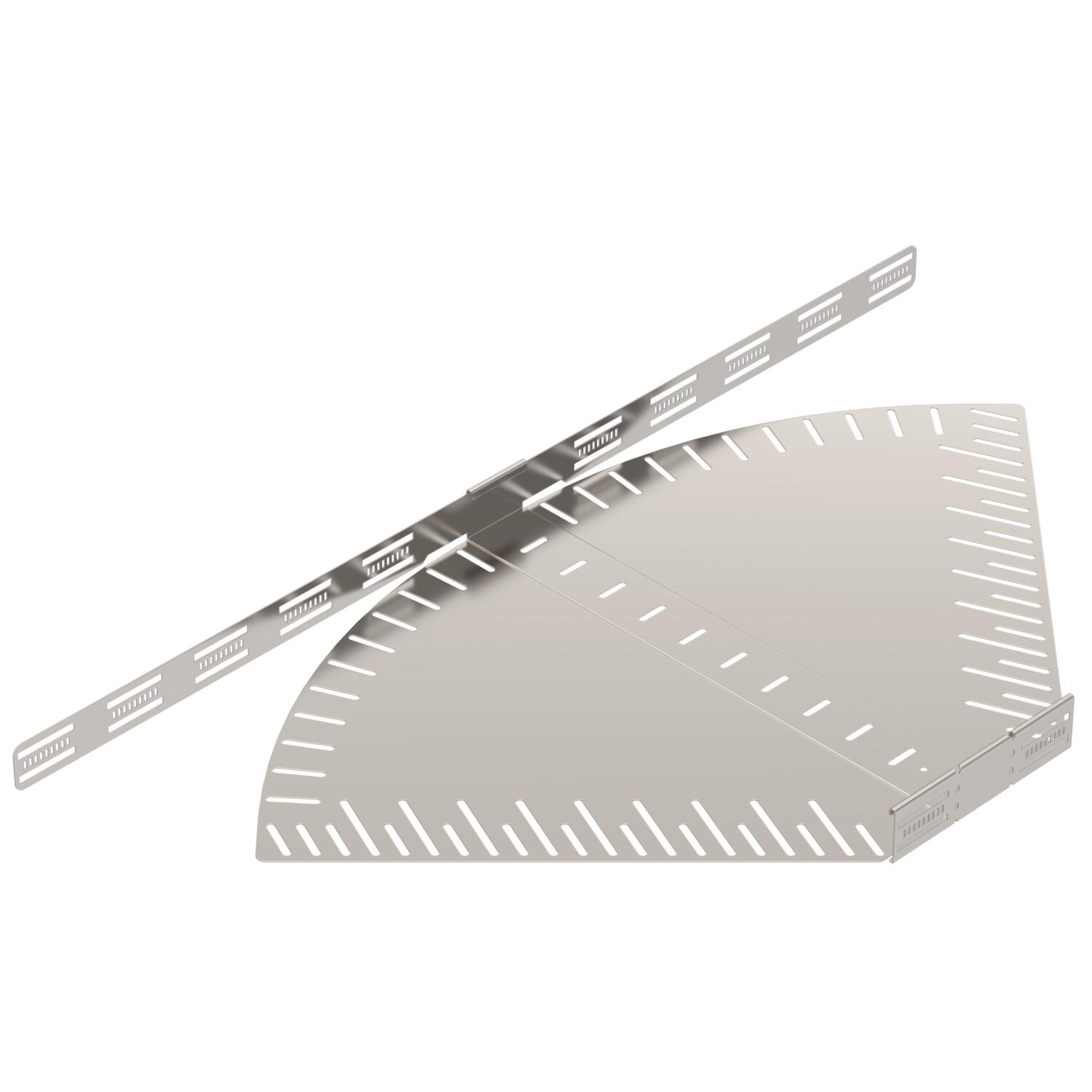

Produkt beskrivelseVinkelindstillelig bøjning til fremstilling af en vandret forgrening, formdel til kabelbakker, der kan klikkes på plads eller skrues, sidehøjde 60 mm. Indstillelig vinkel 0 - 90°. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med flade rundskruer FRS og kombimøtrikker M6. Til indendørs og udendørs brug. Fastgøringsmateriale skal bestilles separat.
-
- Tekniske data
-
Teknisk data

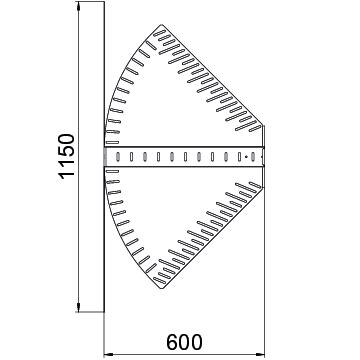

Anbefalet antal skruer 16 St. Bevarelse af funktionssikkerheden ved brand Nej Bredde 600 mm Bøjning (vinkel) Indstillelig CO2 fodaftryk (GWP) fra vugge til port 48,1341 kg CO2e / 1 Styk Dimension 60x600 Farve specialstål Forbindelsestype kabelbæresystem skruet/klemt Højde 60 mm Konstruktion Ledbøjning_komplet Mål B 600 mm Mål L 1050 mm Materiale Rustfrit stål 1.4301 Materialetykkelse bundplade 1,25 mm Med overdel Nej Model forbindelser integreret beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade blank, efterbehandlet Pladetykkelse 1,25 mm Retningsændring Horisontal Rustfrit stål, bejdset Nej Sidehuller Ja Temperaturanvendelsesområde maks. 120 °C Temperaturanvendelsesområde min. -20 °C Udførelse til store afstande Nej Vangetykkelse 1,25 mm - Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

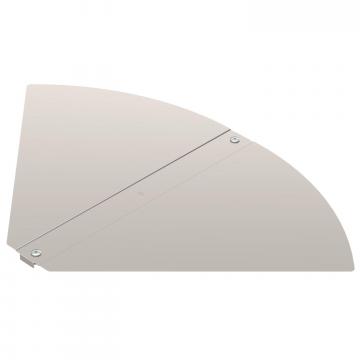

Låg bøjning vinklen kan indstilles A2
RBD W 600 A2 6037570 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dobbeltklemme formdelsmontering A2
DOP A2 6035998 10 Styk
Bræddebolt med kombimøtrik A2
FRSB 6x12 A2 6406138 100 Styk - Downloads
-
Datablad RB W 660 A2 / 6037162 , 0.19MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring RB W 660 A2 / 6037162 , 0.13MB , pdfUK overensstemmenlseserklæring RB W 660 A2 / 6037162 , 0.09MB , pdfREACH Overensstemmelseserklæring RB W 660 A2 / 6037162 , 0.12MB , pdfRoHS Overensstemmelseserklæring RB W 660 A2 / 6037162 , 0.13MB , pdfMonteringsvejledning Latchable Magic cable tray systems , 12.24MB , pdfMonteringsvejledning Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
