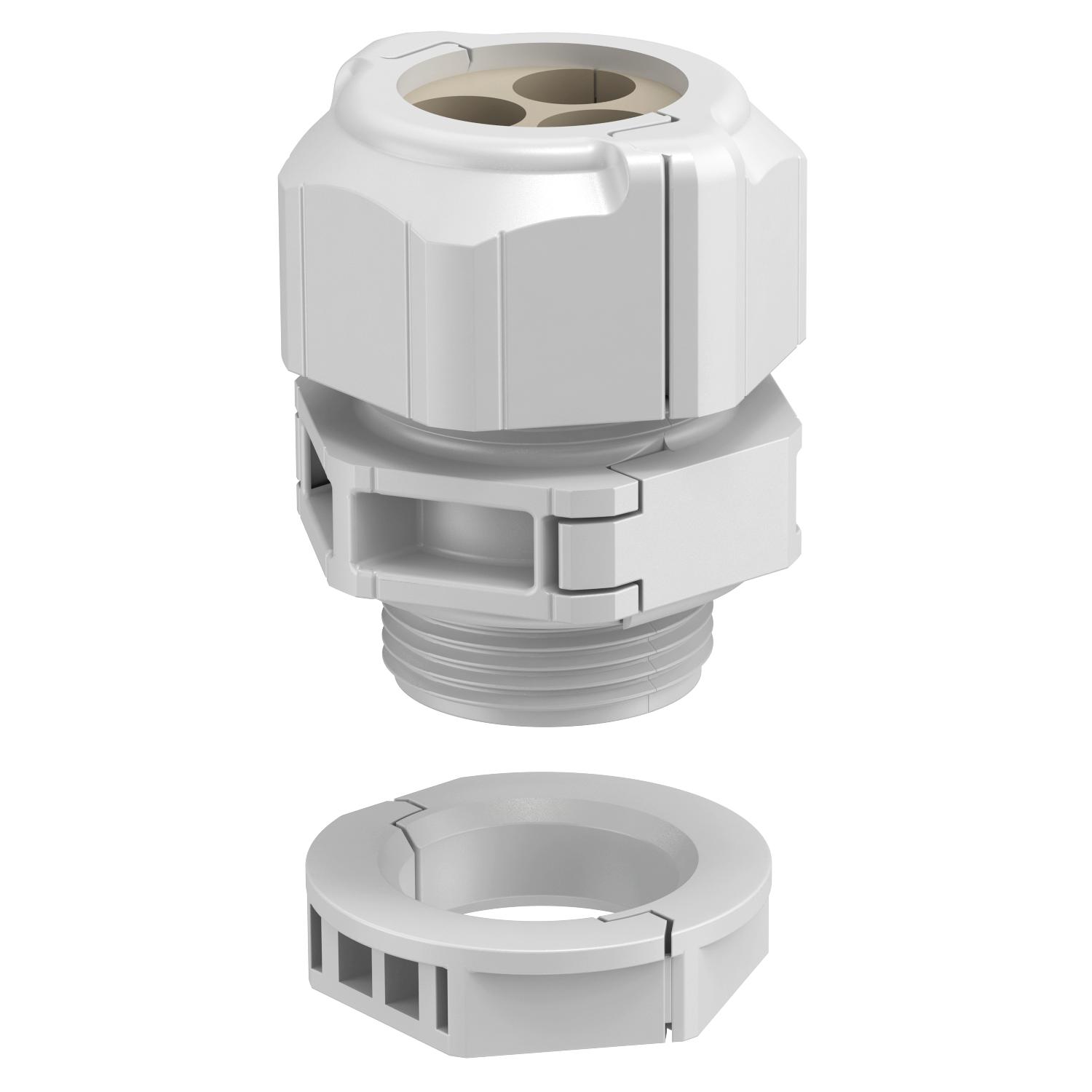

Delelig kabelforskruning, pakningsindsats, multi, lysegrå
Art.nr. 2024950 | EAN 4012196536795
- Produkt beskrivelse
-
Produkt beskrivelseDen delbare kabelforskruning V-TEC TB.. garanterer sikker tætning af kablerne som alle V-TEC-forskruninger. Installation af for eksempel prækonfektionerede kabler eller funktionsledninger er hurtig og nem, da kabelforskruningen kan deles.
V-TEC TB er også uovertruffen, når en eksisterende installation eftermonteres eller som en "reparationsskrueforbindelse", i hvilket tilfælde den kan installeres uden at afmontere færdigmonterede kabler og uden at afbryde den igangværende produktion.
Forskruningssættet består af en mellemstuds, en topmøtrik og en pakning, den delte kontramøtrik er naturligvis også del af leverancen.
Yderligere multi-pakningsindsatser på forespørgsel.
-
- Tekniske data
-
Teknisk data

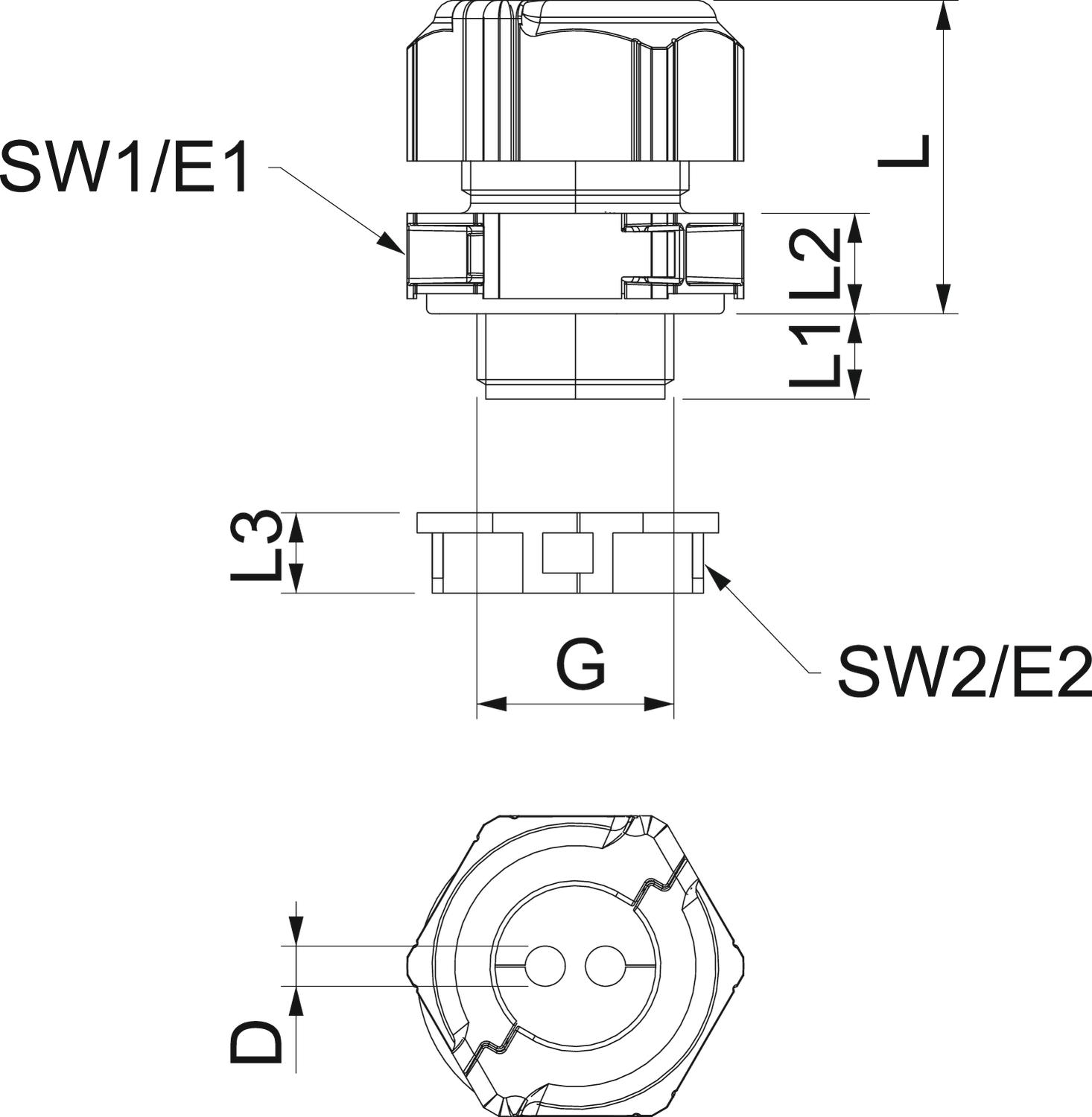

Antal huller 2 Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Bredde 29 mm Bøjningsbeskyttelse Nej CO2 fodaftryk (GWP) fra vugge til port 0,1218 kg CO₂e / 1 Styk Delbar forskruning Ja Dimension M20 eksplosionsbeskyttet Nej Farve Lysegrå Fladkabelforskruning Nej Gevind M20 x 1,5 Gevindlængde 10 mm Gevindstigning 1,5 mm Gevindtype Metrisk Glasfiberarmeret Nej Halogenfri Ja Højde 40 mm Kapslingsklasse IP67 Længde 30 mm Mål D 4 mm Mål e 33,5 mm Mål E1 (mm) 33,5 mm Mål E2 30 mm Mål G M20x1,5 mm Mål L 30 mm Mål L maks. 30,5 mm Mål L min. 24,5 mm Mål L1 10 mm Mål L2 8,5 mm Mål L3 8 mm Materiale Polykarbonat Med kontramøtrik Ja Multi-tætningsindsats Ja Nominel gevindstørrelse 20 Nøglevidde 30 Nøglevidde 1 30 mm Nøglevidde 2 27 mm Pakningens type Tætningsring Sekskant hjørnemål 30 mm Slagfast Ja Temperaturanvendelsesområde maks. 80 °C Temperaturanvendelsesområde min. -20 °C Til ex-zone Uden til ex-zone gas Uden til ex-zone støv Uden Trækaflastningsmulighed Nej Udførelse Lige Ustabilt drejningsmoment 2 Nm - Alle typer
- Downloads
-
EU-overensstemmelseserklæring V-TEC TB20 2x4 / 2024950 , 0.13MB , pdfREACH Overensstemmelseserklæring V-TEC TB20 2x4 / 2024950 , 0.12MB , pdfRoHS Overensstemmelseserklæring V-TEC TB20 2x4 / 2024950 , 0.12MB , pdfMonteringsvejledning V-TEC TB20 , 1.36MB , pdf
