Dybdejord BP 1500 | 25 | Stål

morepic-1

morepic-2

Dybdejord BP

Art.nr. 5000955 | EAN 4012195371953

Art.nr. / Type

Længde	1500 mm

Udv. diameter

Materiale	Stål

Produkt beskrivelse

Produkt beskrivelse

• System „BP“ (Bundespost)
• Meget gode kontaktegenskaber på grund af indlæg af blød metal i hullet
• Med tap og hul til rækkemontering
• Version FT med zinkunderlag på ca. 130 µm
• Opfylder kravene iht. VDE 0185-305 (IEC 62305) og DIN EN 62561-2

Tekniske data

Teknisk data

Dimension	1,5m
Kortslutningsstrøm (50HZ)(1s;≤300°C)	12,3
Lynstrømsbæreevne	H/100 kA
Materiale	Stål

Overflade	Varmgalvaniseret
Profiltype	rund D=20 mm
Udv. diameter	25 mm

Dimensioner

Længde	1500 mm

Mål L	1500 mm

Alle typer

Alle typer

Type	Længde	Udv. diameter	Materiale	Art.nr.	Mængde	Min. salgsenhed
219 20 BP FT	1500 mm	20 mm	Stål	5000947	Styk	5 Styk
219 25 BP FT	1500 mm	25 mm	Stål	5000955	Styk	5 Styk

Downloads

Datablad 219 25 BP FT / 5000955 , 0.09MB , pdf

Vejledning Lynbeskyttelses-vejledning , 2.10MB , pdf

Vejledning Vejledning jordingssystemer , 2.10MB , pdf

Katalog Jordforbindelse og potentialudligning , 16.24MB , pdf

Overensstemmelseserklæring 219 25 BP FT / 5000955 , 0.06MB , pdf

Download

Udvalgshjælp Hjælp til valg af fundament- og ringjord efter DIN 18014 , 0.19MB , pdf

Monteringsvejledning Monteringsvejledning dybdejord , 0.15MB , pdf

Download

Produktgrafik 219 25 BP FT / 5000955, 24.82 kB, jpg

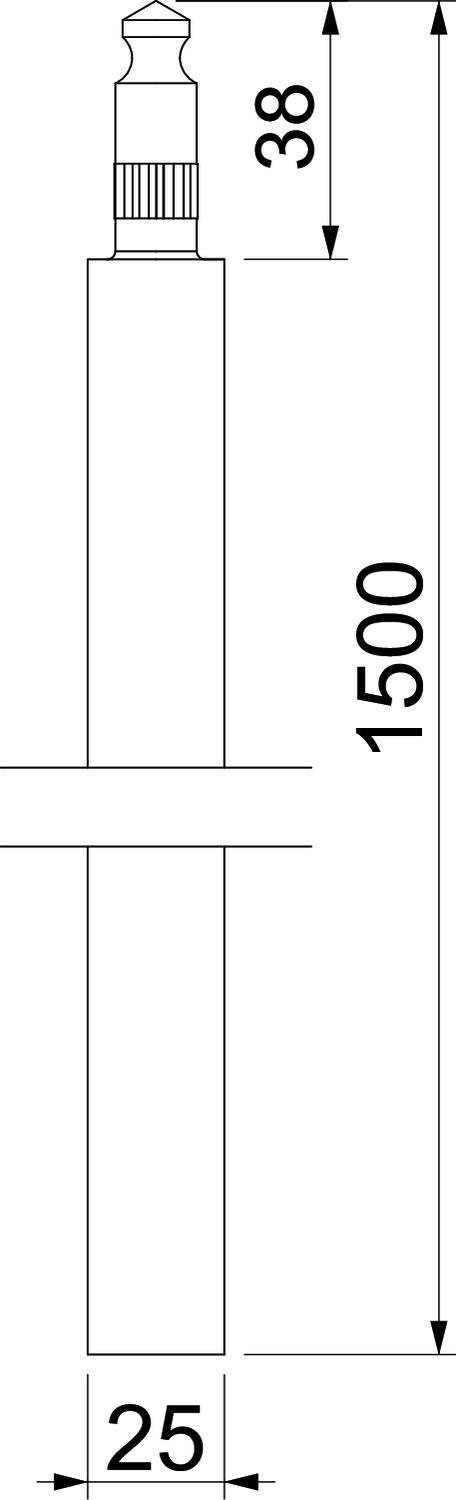

Dimensioneret tegning 219 25 BP FT / 5000955, 31.03 kB, jpg

219 25 BP FT / 5000955

Tiefen_und_Plattener_Staberder_BP.rfa, 336.00 kB
