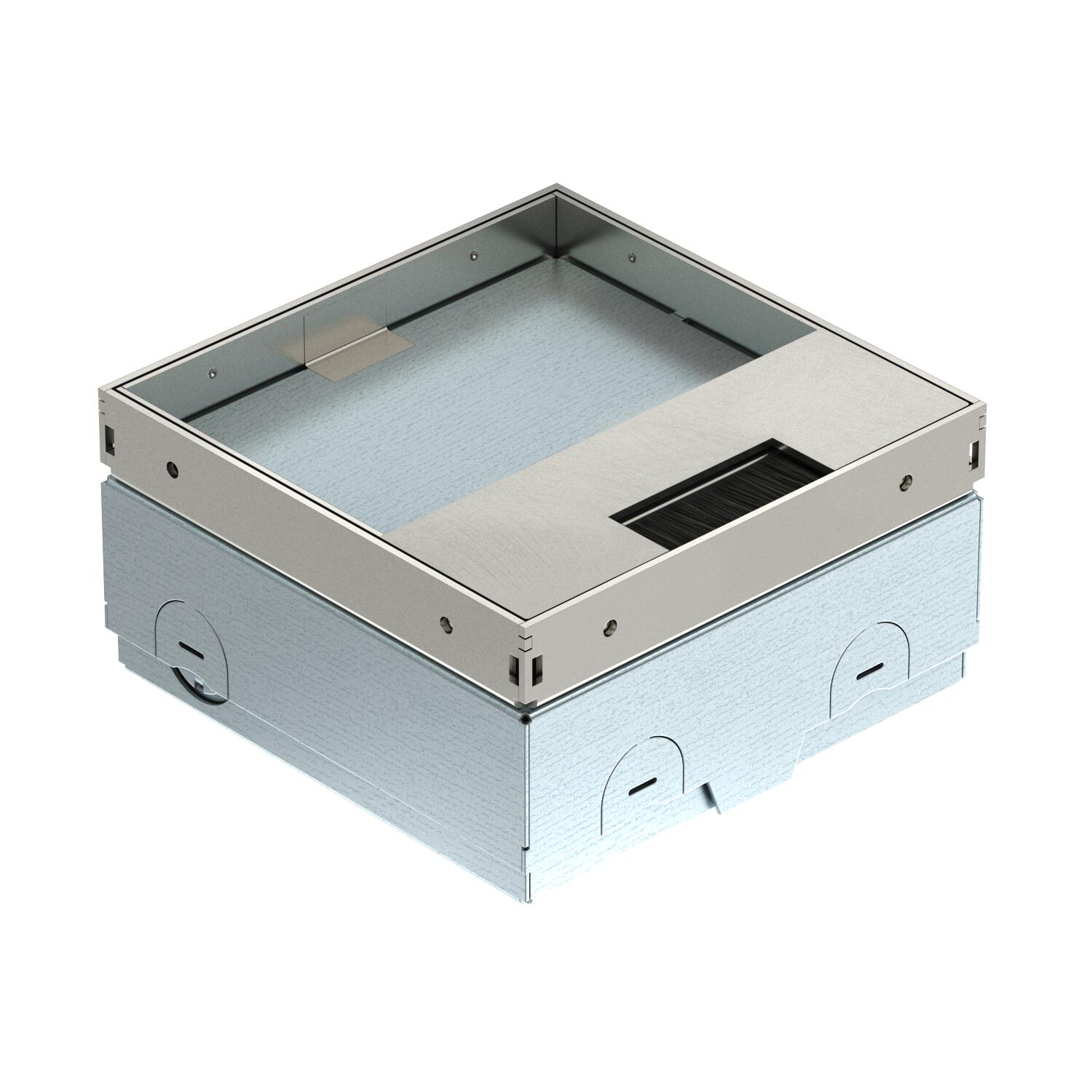

Floor socket UDHOME-ONE, with brush outlet, with floor covering recess, unequipped, stainless steel
Art.nr. 7368357 | EAN 4012197366896
- Produkt beskrivelse
-

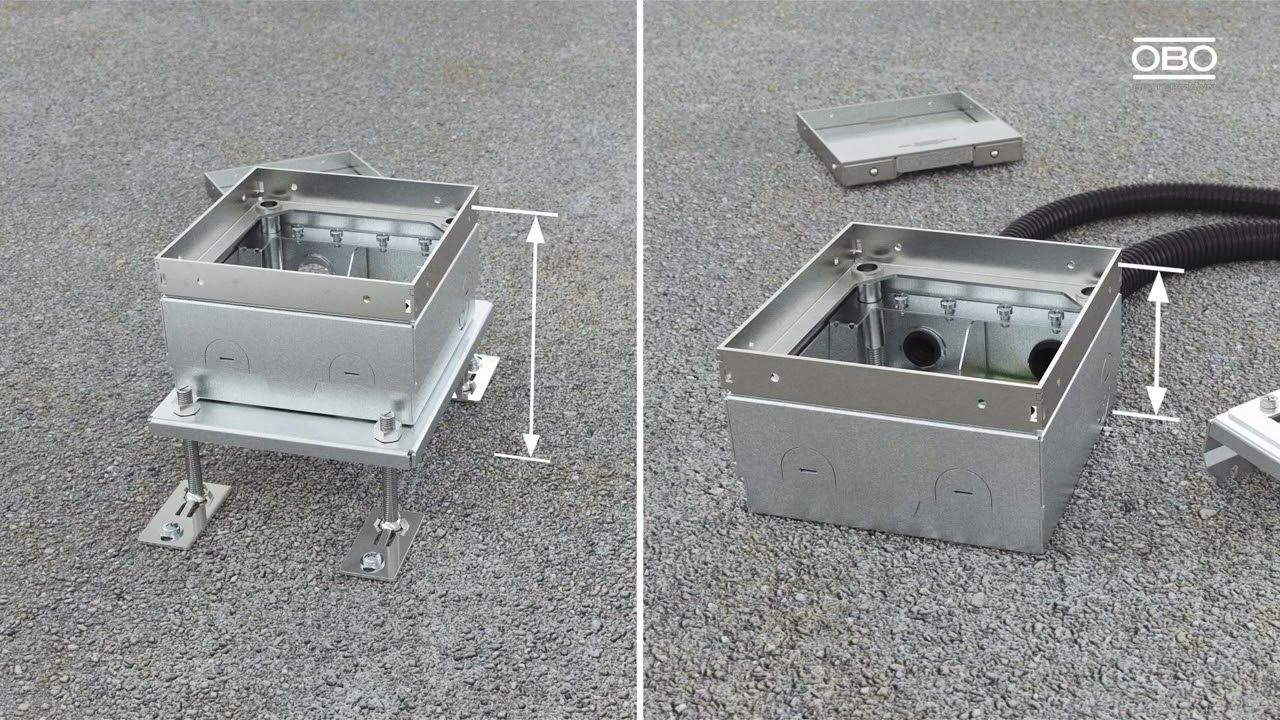

Produkt beskrivelseSquare floor socket for use in dry-cleaned system and screed floors in indoor areas. Installation housing with pre-marked insertion openings for pipes (M20/M25). Cover adjustable to the upper edge of the floor covering with 4 height-adjustment supports. The minimum installation depth is 75 mm, the height-adjustment range is +30 mm. Frame and stainless steel cover visible in the floor covering. Cover with floor covering recess and brush outlet for routing cables. Empty housing for one Modul 45® installation device and one data socket. The data technology support for the data socket is to be ordered separately. The space is closed with a blind plate when delivered.
-
- Tekniske data
-
Teknisk data

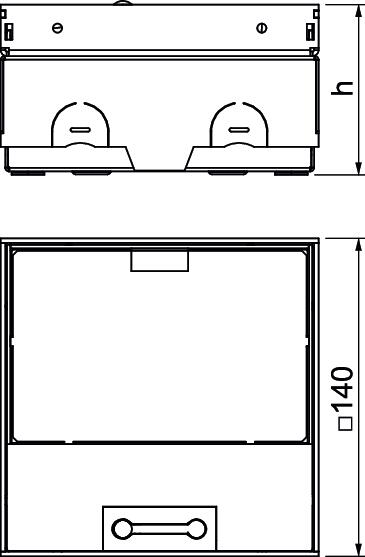

Afretningslagets tykkelse maks. 105 mm Afretningslagets tykkelse min. 75 mm Antal indføringer 6 Antal komponenter, der kan indbygges 2 Anvendelsesområde i anvendt tilstand 6.101.1 tør gulvrengøring Anvendelsesområde i ikke-anvendt tilstand 6.101.1 tør gulvrengøring Belægning Tom dåse Beskyttelsesgrad IK-kode IK10 Bredde 140 mm Bredde indvendigt mål 144 mm Bredde udvendigt mål 140 mm CO2 fodaftryk (GWP) fra vugge til port 11,0264 kg CO2e / 1 Styk Dimension 140x140x75 Egnet til gulvkanaler Nej Egnet til gulvkanaler som er dækket med cement Nej Egnet til lukkede gulvkanaler i plan med gulvet Nej Egnet til montering af dobbeltbund Ja Egnet til montering i hulrumsgulv Ja Egnet til udendørs brug Nej Egnet til våd rengøring Nej Godkendelser VDE Gulvbelægnings-beskyttelsesramme Nej Gulvbelægningstykkelse 15 mm Gulvhøjde maks. 105 mm Gulvhøjde min. 75 mm Gulvpleje Tør Højde 75 mm Kapslingsklasse (IP) i benyttet tilstand IP20 Kapslingsklasse (IP) i ubenyttet tilstand IP40 Komponentholder til montering af indlægsdåser Nej Lodret belastning, lille areal indtil 3.000 N Lodret belastning, stort areal indtil 15.000 N Længde 140 mm Længde indbygningsmål 144 mm Længde udvendigt mål 140 mm Mål h 75 mm Materiale Rustfrit stål 1.4301 Med gulvbelægningsudsparing Ja Model til tung last Nej Monteringsdybde 75 mm Nivelleringsområde maks. 105 mm Nivelleringsområde min. 75 mm Nominel størrelse til monteringsenheder 2 Overflade blank, efterbehandlet Tætningsmonteringsmulighed Nej Udførelse Kvadratiske Udførelse ledningsudgang Børsteliste Udførelse med låg Gulvbelægningsudsparing - Alle typer
- Downloads
-
EU-overensstemmelseserklæring UDHOME-ONE BN15 / 7368357 , 0.11MB , pdfREACH Overensstemmelseserklæring UDHOME-ONE BN15 / 7368357 , 0.13MB , pdfRoHS Overensstemmelseserklæring UDHOME-ONE BN15 / 7368357 , 0.13MB , pdfMonteringsvejledning Floor socket UDHOME-ONE M45 , 10.40MB , pdf
