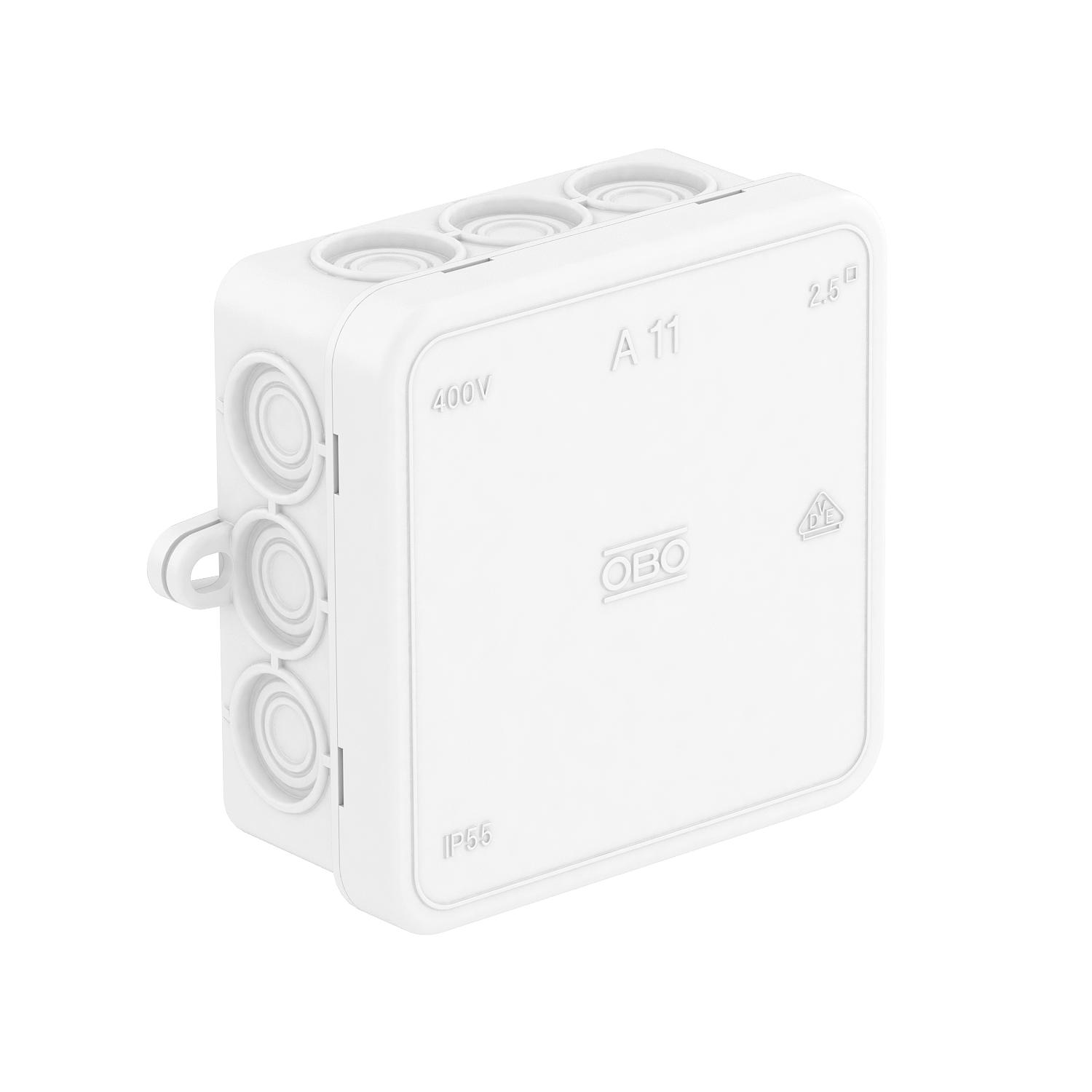

Forgreningsdåse A 11
Art.nr. 2000180 | EAN 4012195707899
- Produkt beskrivelse
-
Produkt beskrivelseKapslingsklasse IP55, nominel spænding 690 V, nominelt tværsnit 2,5 mm², 12 indgange til kabeldiametre 5-14 mm.
Klemdæksel.

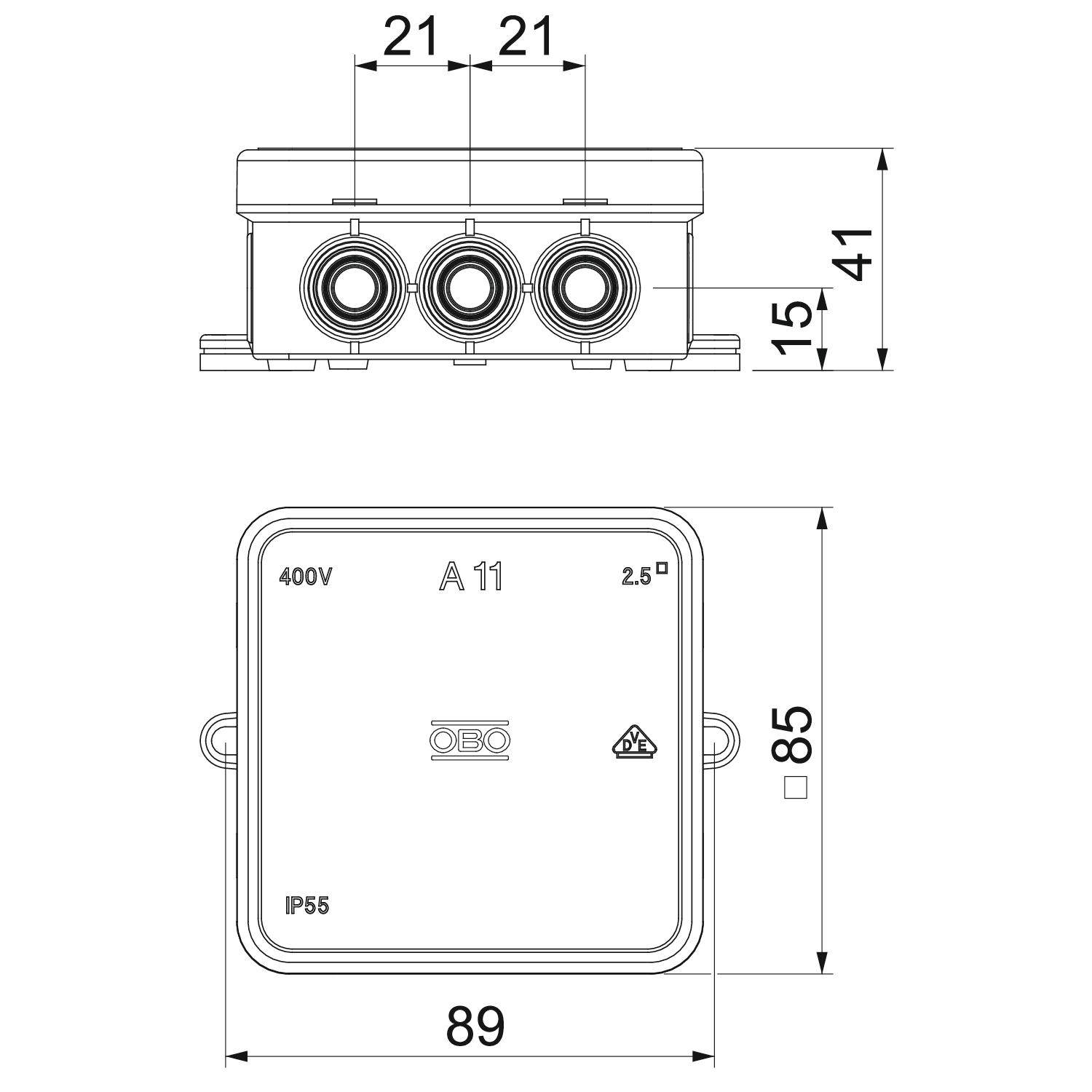

Dimensioner: 85 x 85 x 40 mm
Frie indvendige mål: 75 x 75 x 35 mm
1 udskæringsværktøj for hver 10 dåser
-
- Tekniske data
-
Teknisk data
Antal indføringer 12 Belægning Uden Bevarelse af funktionssikkerheden ved brand Uden Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Bredde 85 mm CO2 fodaftryk (GWP) fra vugge til port 0,1155 kg CO₂e / 1 Styk Dimension 85x85x40 Dimensioneringsisolationsspænding Ui 690 V Dækselfastgørelse oplåsende Eksplosionskontrolleret udførelse Nej Farve renhvid; RAL 9010 Form Kvadratiske Halogenfri Ja Husgennemføringens type Forprægning Højde 40 mm Indføring bagfra Nej Indføringer 12 indføringer til kabeldiameter 5-14 mm
Indføringstype Kabel Indføringstype Kabel Kan plomberes Nej Kan rækkemonteres Ja Kapslingsklasse IP55 Låg ikke transparent Lysning indvendige mål 75x75x35 mm Længde 85 mm Maks. Ledertværsnit 2,5 mm² Materiale Polyethylen Med afskærmning Nej Med låg Ja Monteringstype Væg-/ loftmontering Mærkespænding 690 V Nominelt tværsnit min. 2,5 mm² Temperaturanvendelsesområde maks. 45 °C Temperaturanvendelsesområde min. -5 °C Til ex-zone Uden til ex-zone gas Uden til ex-zone støv Uden til rørdiameter 14 mm Transparent låg Nej Udførelse dæksel kabelforgreningsdåse Blinddæksel Vejrbestandig Nej - Alle typer
