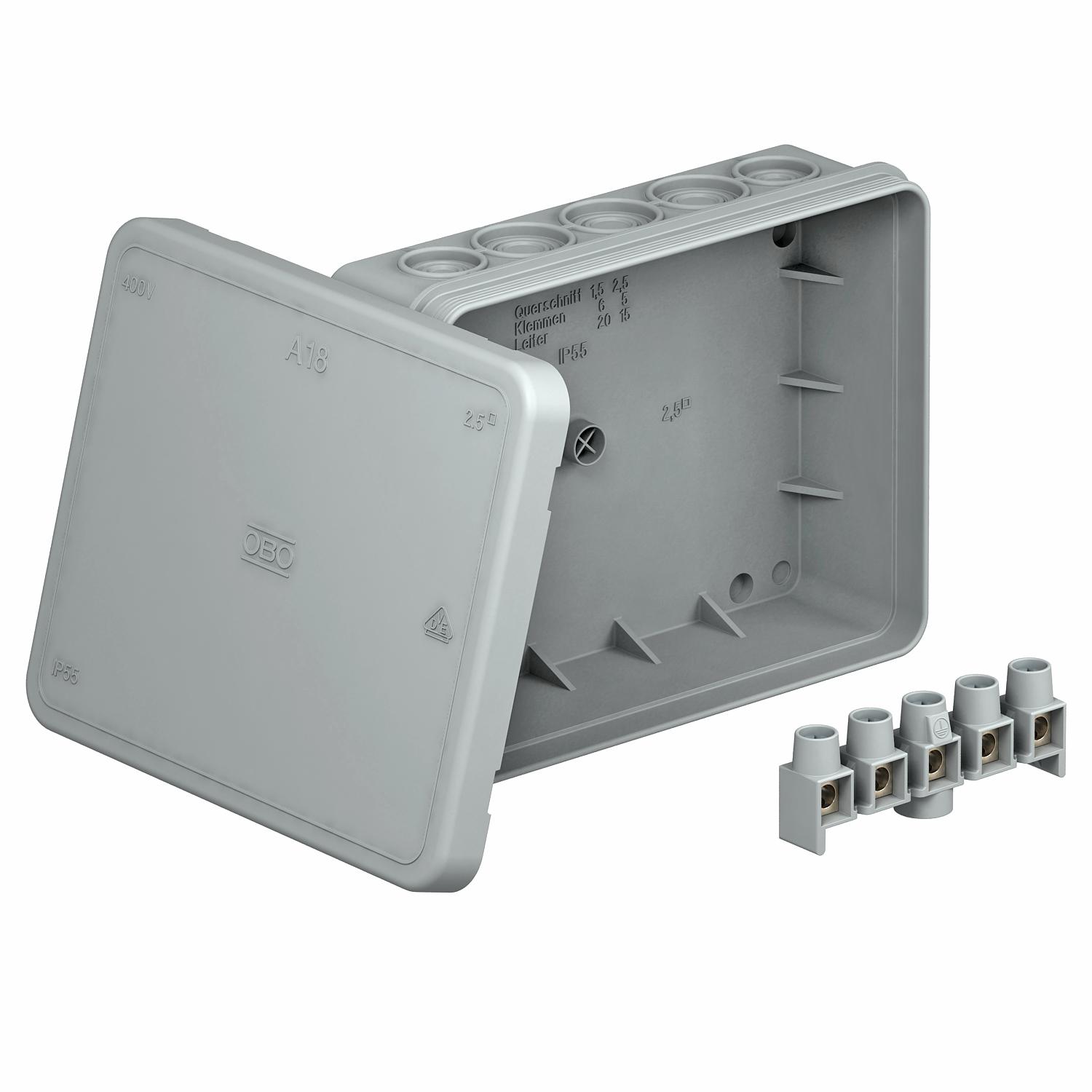

Forgreningsdåse, A 18 med klemrække
Art.nr. 2000414 | EAN 4012195917144
- Produkt beskrivelse
-
Produkt beskrivelseKapslingsklasse IP55, nominel spænding 690 V, nominelt tværsnit 2,5 mm², 10 indgange til kabeldiameter 5-14 mm.
8 indføringer til kabeldiameter 5-11 mm.
Klemdæksel.

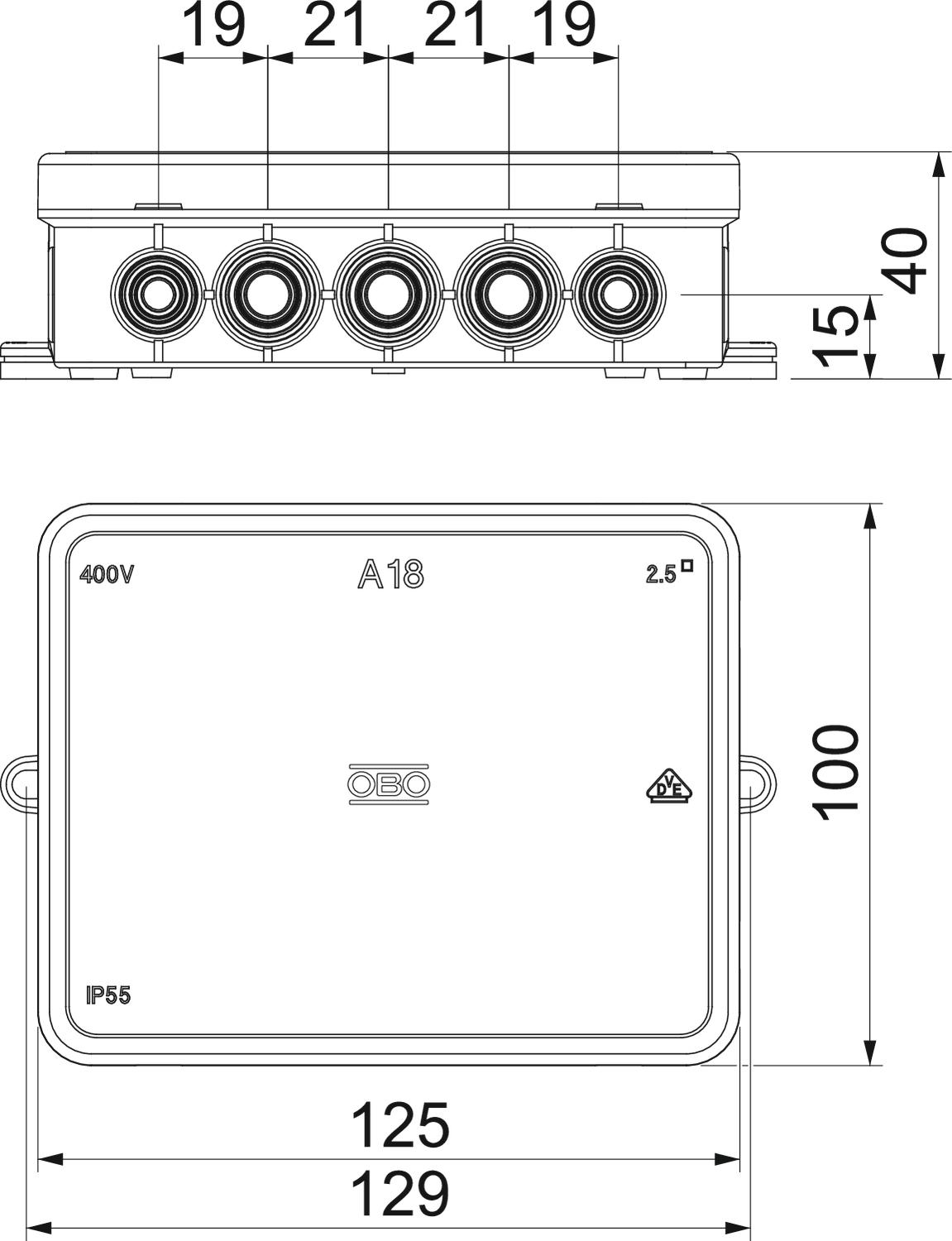

Dimensioner: 125 x 100 x 40 mm
Frie indvendige mål: 115 x 90 x 35 mm
1 udskæringsværktøj for hver 10 dåser
-
- Tekniske data
-
Teknisk data
Antal indføringer 18 Antal klemmer 5 Belægning Uden Bevarelse af funktionssikkerheden ved brand Uden Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Bredde 100 mm CO₂ fodaftryk (GWP) fra vugge til port 0,2694 kg CO₂e / 1 Styk Dimension 125x100x38 Dimensioneringsisolationsspænding Ui 690 V Dækselfastgørelse oplåsende Eksplosionskontrolleret udførelse Nej Farve lysgrå; RAL 7035 Form Kvadratiske Halogenfri Ja Husgennemføringens type Forprægning Højde 40 mm Indføring bagfra Nej Indføringer 10 indføringer til kabeldiameter 5-14 mm
8 indføringer til kabeldiameter 5-11 mm
Indføringstype Kabel Indføringstype Kabel Kan plomberes Nej Kan rækkemonteres Ja Kapslingsklasse IP55 Låg ikke transparent Lysning indvendige mål 115x90x35 mm Længde 125 mm Maks. Ledertværsnit 2,5 mm² Materiale Polyethylen Med afskærmning Nej Med låg Ja Monteringstype Væg-/ loftmontering Mærkespænding 690 V Nominelt tværsnit min. 2,5 mm² Temperaturanvendelsesområde maks. 45 °C Temperaturanvendelsesområde min. -5 °C Til ex-zone Uden til ex-zone gas Uden til ex-zone støv Uden Transparent låg Nej Udførelse dæksel kabelforgreningsdåse Blinddæksel Vejrbestandig Nej - Alle typer
