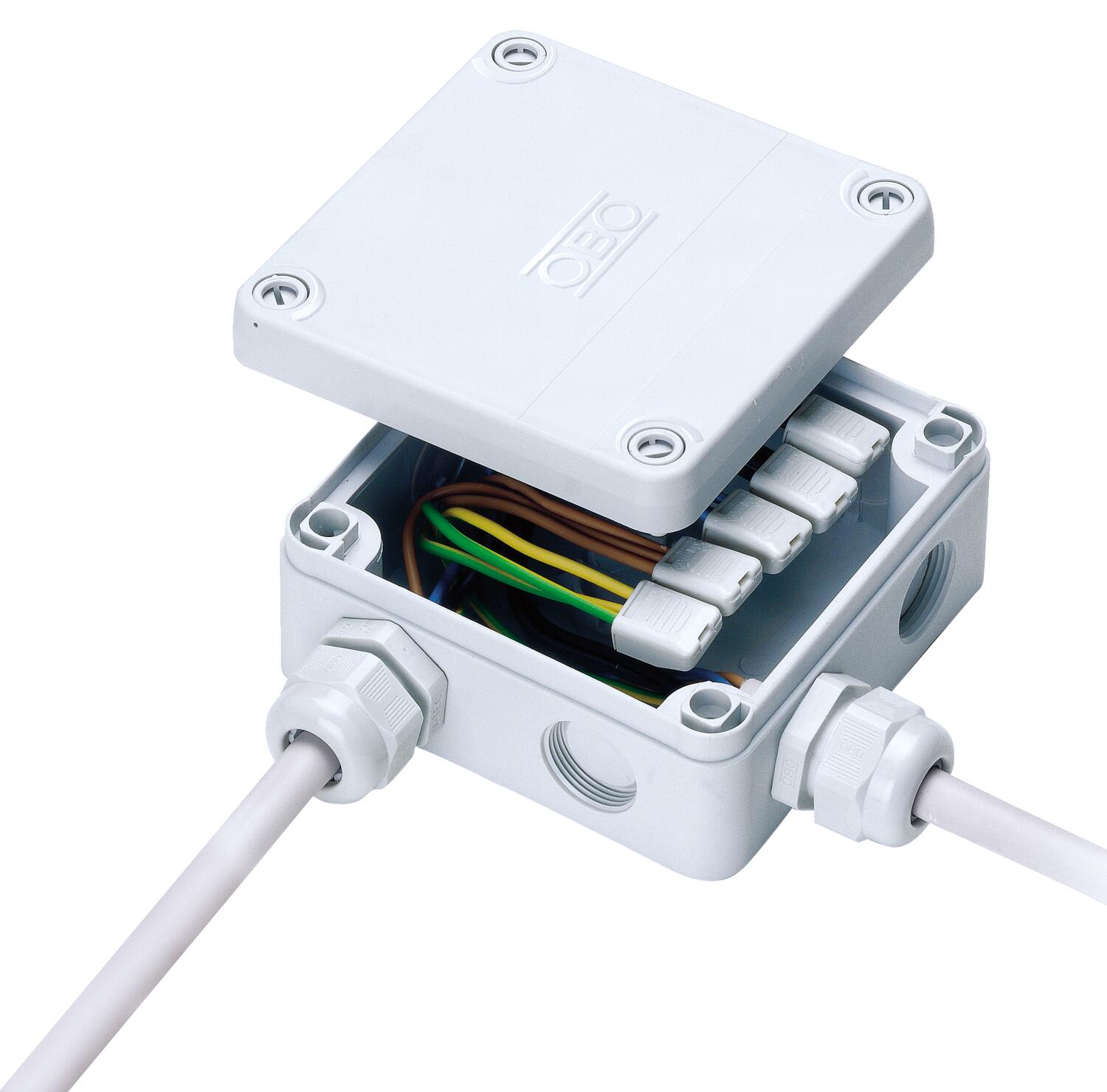

Forgreningsdåse B 9 T, punkteringsmembran, tom, metrisk
Art.nr. 2001853 | EAN 4012195540076
- Produkt beskrivelse
-
Produkt beskrivelseDer Feuchtraum-Kabelabzweigkasten B9/T...: besteht aus zwei verschiedenen halogenfreien Kunststoffkomponenten, 2 indføring yderligere i bunden med gennemstødsmembran
(til kabeldiameter indtil 15 mm)
mit Durchstoßmembran (für Kabeldurchmesser bis 15 mm) im Bodenbereich.
Ved anvendelse af kabelforskruninger (ekstra trækaflastning) er det ikke nødvendigt at fjerne membranen (tidsbesparende). Kapslingsklasse IP67 ved indføringsmembraner og ved kabelforskruning uden fjernelse af indføringsmembraner.
Nennspannung 400 V; Nennquerschnitt 4 - 6 mm².
Dækslet er skruet (180 °) med 4 færdigmonterede fastgørelsesdæksler, der hurtigt kan frigøres og kan forsegles.
Fastgørelseshullerne er derudover sprøjtebehandlet med blødt kunststofmateriale, til skruediameter 5 mm (afstand 75 mm). Ryd indvendige dimensioner 98x98x40
-
- Tekniske data
-
Teknisk data

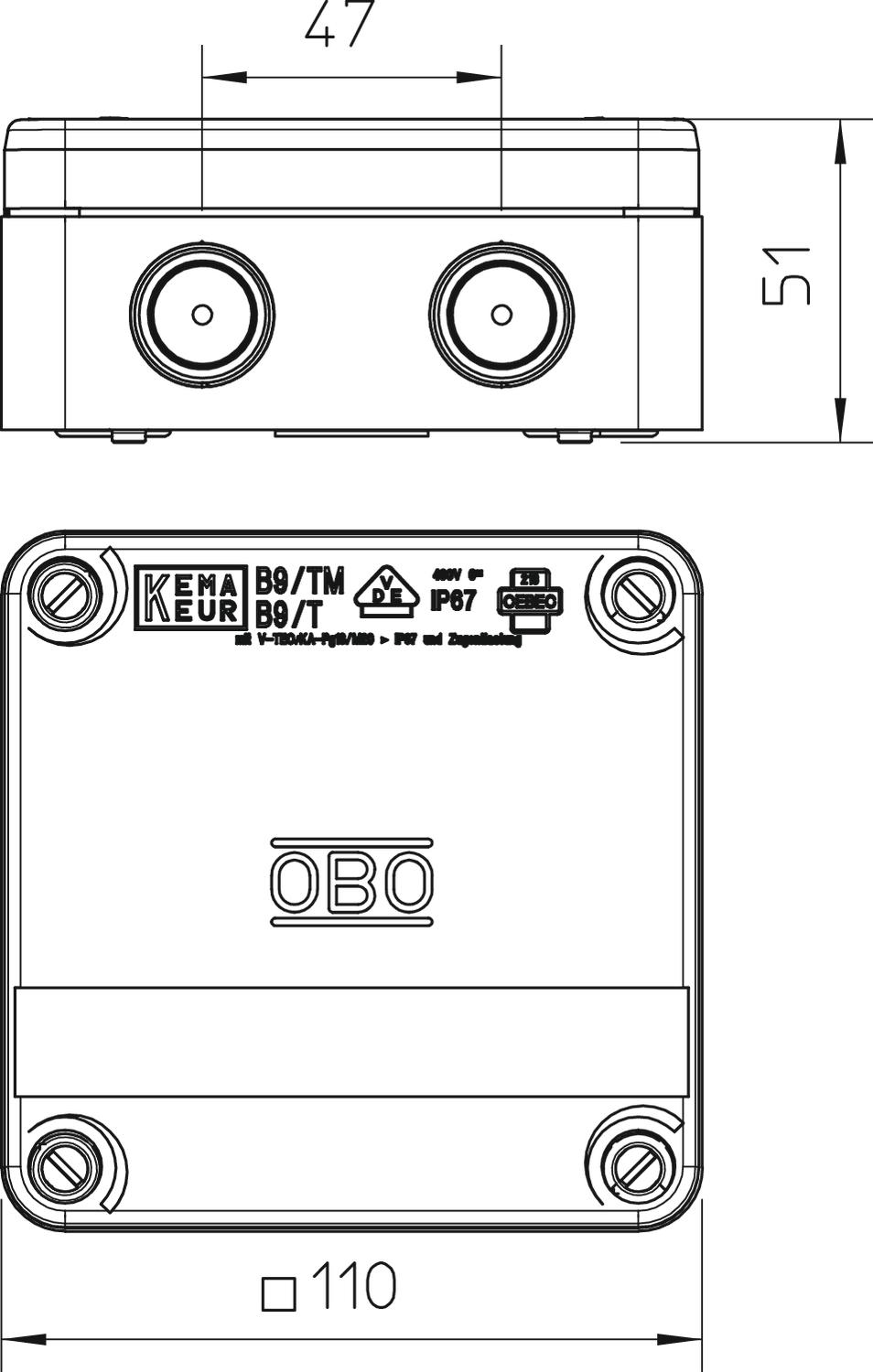

Antal indføringer 9 Bevarelse af funktionssikkerheden ved brand Uden Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 750 °C Bredde 110 mm CO2 fodaftryk (GWP) fra vugge til port 0,5619 kg CO₂e / 1 Styk Dimension 110x110x50 Dimensioneringsisolationsspænding Ui 400 V Dækselfastgørelse skruet Eksplosionskontrolleret udførelse Nej Farve lysgrå; RAL 7035 Form Kvadratiske Halogenfri Ja Husgennemføringens type Gevind og tætningsmembran Højde 51 mm Indføring bagfra Ja Indføringer 2 indføring yderligere i bunden med gennemstødsmembran
(til kabeldiameter indtil 15 mm)
Indføringstype Kabel Indføringstype Kabel/forskruning Kan plomberes Ja Kan rækkemonteres Ja Kapslingsklasse IP67 Låg ikke transparent Lysning indvendige mål 98x98x40 mm Længde 110 mm Maks. Ledertværsnit 6 mm² Materiale Polypropylen Med låg Ja Monteringstype Væg-/ loftmontering Mærkespænding 400 V Nominelt tværsnit maks. 6 mm² Nominelt tværsnit min. 4 mm² Temperaturanvendelsesområde maks. 60 °C Temperaturanvendelsesområde min. -5 °C Til ex-zone Uden til ex-zone gas Uden til ex-zone støv Uden Vejrbestandig Nej - Alle typer
