Bemærk: Denne artikel er udgået.
Du kan finde alternative her: 2003702 / UP forsænket samledåse 66

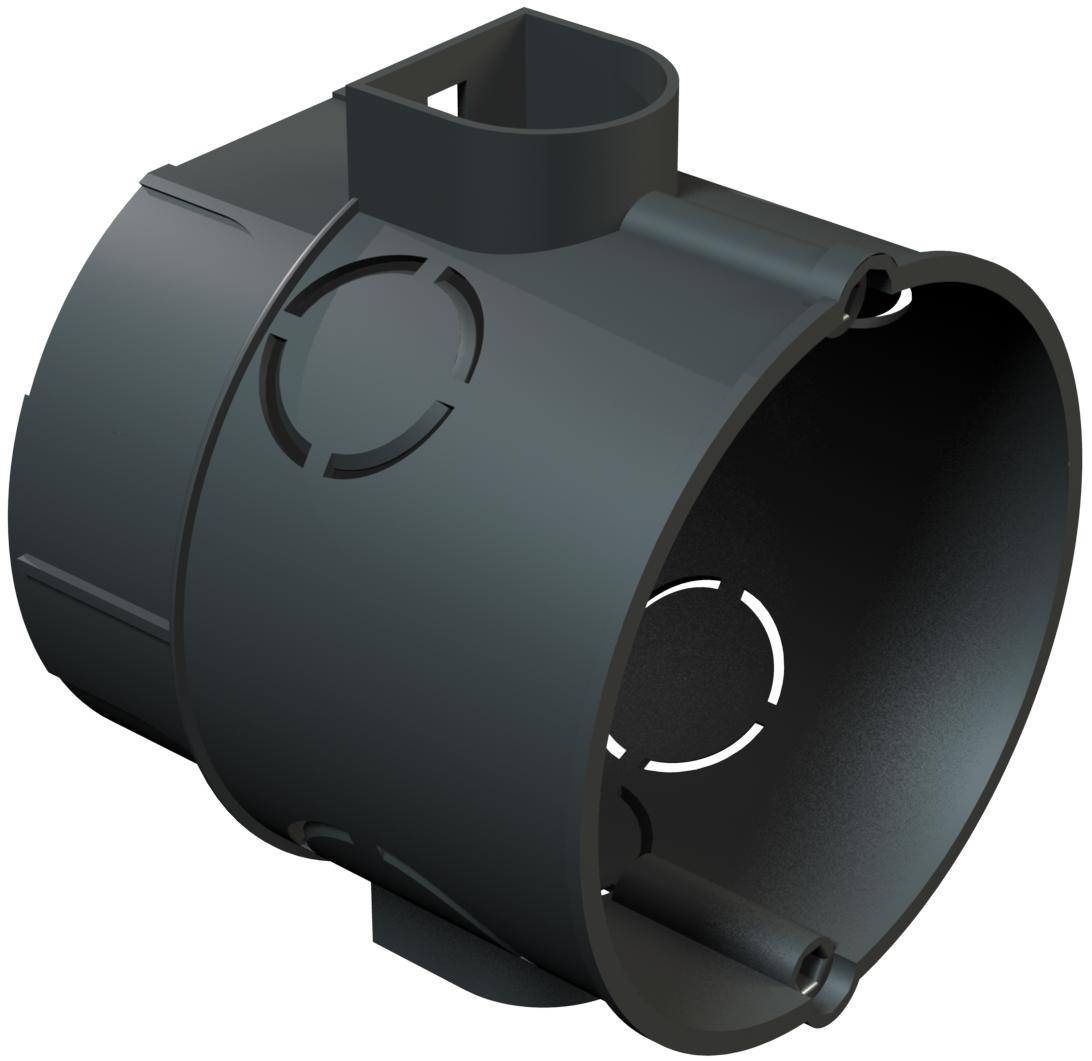

Forsænket installations-/samledåse
Art.nr. 2003019 | EAN 4012195002314
- Produkt beskrivelse
-
Produkt beskrivelseInstallations-/samledåse sikret mod drejning, garanteret standard-kombinationsafstand på 71 mm (iht. DIN 49 073-1) vha. snap-låse-kobling. Udslagsblanketter til ledninger og rør Ø20 mm og Ø25 mm. Kan kombineres til sprede- og skruefastgørelse, dybtliggende pudsholdere, komponentskrueafstand 60 mm, til skruefastgørelse med selvskærende skruer 3,2 mm, med 2 cylinderformede monteringssteder uden skruer, kapslingsklasse IP20.
-
- Tekniske data
-
Teknisk data

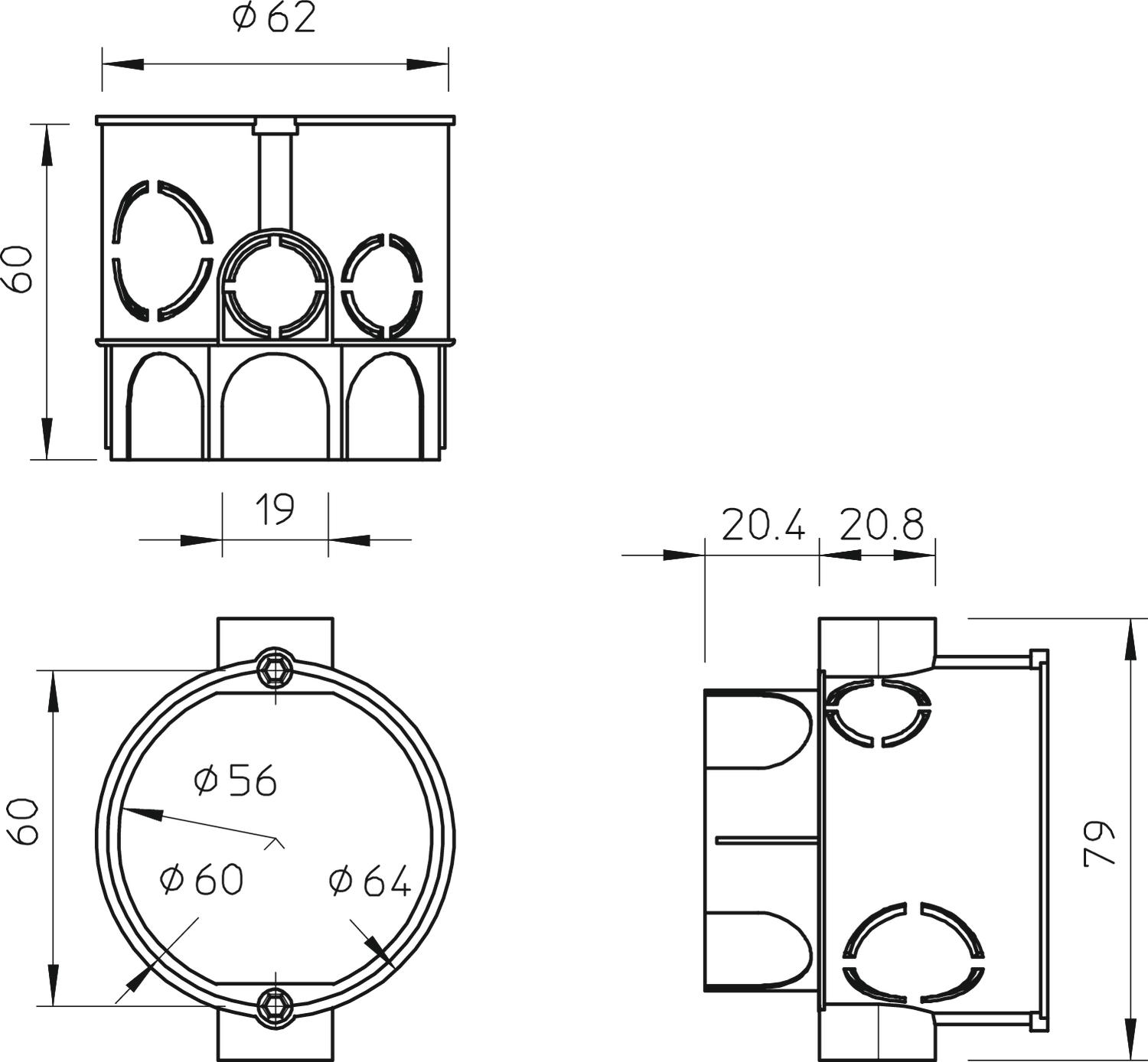

Antal anvendelser 1 Antal indføringer 13 Belægning Uden Bevarelse af funktionssikkerheden ved brand Uden Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C CO2 fodaftryk (GWP) fra vugge til port 0,0588 kg CO₂e / 1 Styk Diameter 60 mm Diameter indvendig 60 mm Dimension Ø60mm, H60mm Dimensioneringsspænding 400 V Dækselfastgørelse Ikke relevant Farve Sort Fastgørelse af enheder skruning eller ekspansion Form Rund Gulvhøjde min. 64 mm Husgennemføringens type Forprægning Højde 60 mm Indføring bagfra Nej Indføringer 13
Indføringstype Udslagsblanketter til ledninger og rør Ø20 mm og Ø25 mm Kan plomberes Nej Kapslingsklasse IP20 Komponentskrueafstand 60 mm Låg Uden Lufttæt Nej Materiale Polystyren Med afskærmning Nej Med skruer Nej Med sømlaske Nej Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Studs Tunnelstuds til rørdiameter 20/25 mm - Alle typer
- Downloads
-
Datablad UG 60 VD / 2003019 , 0.23MB , pdfREACH Overensstemmelseserklæring UG 60 VD / 2003019 , 0.12MB , pdfRoHS Overensstemmelseserklæring UG 60 VD / 2003019 , 0.13MB , pdfCertificering VDE-certificering UG 60... , 0.12MB , pdf
