G-gitterbakke Magic® 125 A2
Art.nr. 6005556 | EAN 4012195686491
- Produkt beskrivelse
-

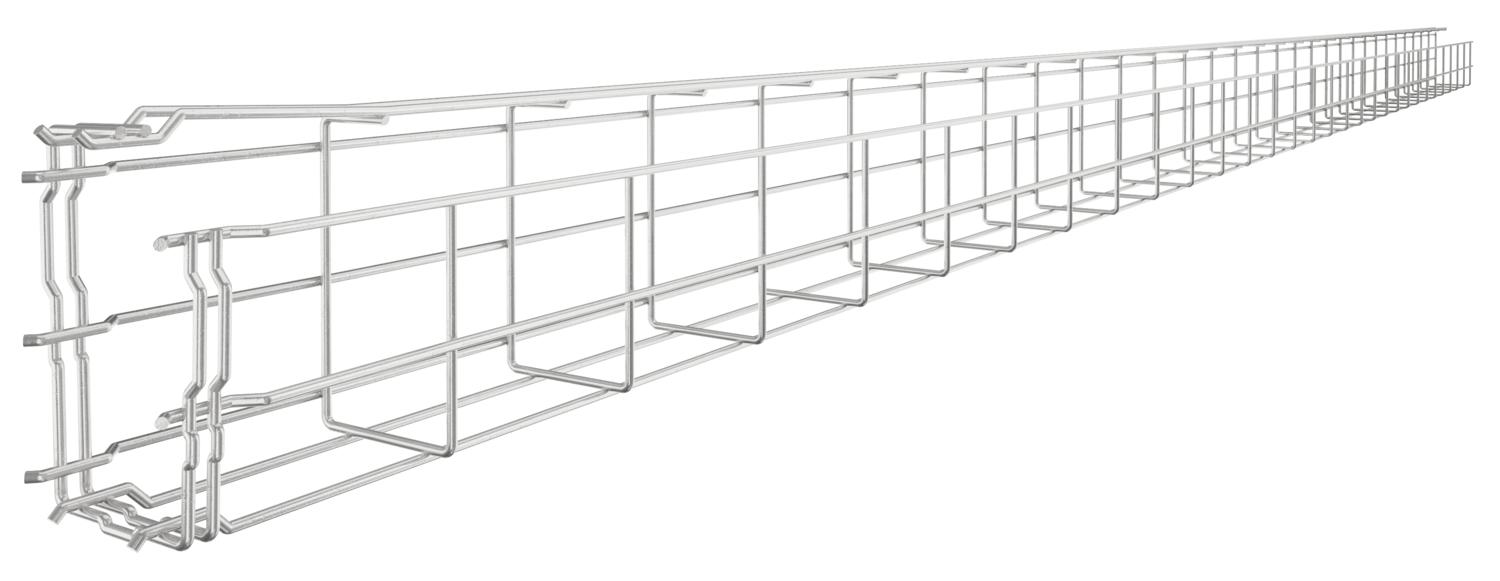

Produkt beskrivelseGitterbakke i G-form af punktsvejset ståltråd med forskellige sidehøjder og bredder.
Direkte montering på væg og loft er mulig. Informationer om belastning for de forskellige lægningstyper gives på forespørgsel.
Magnetisk skærmdæmpning 15 dB.
-
- Tekniske data
-
Teknisk data

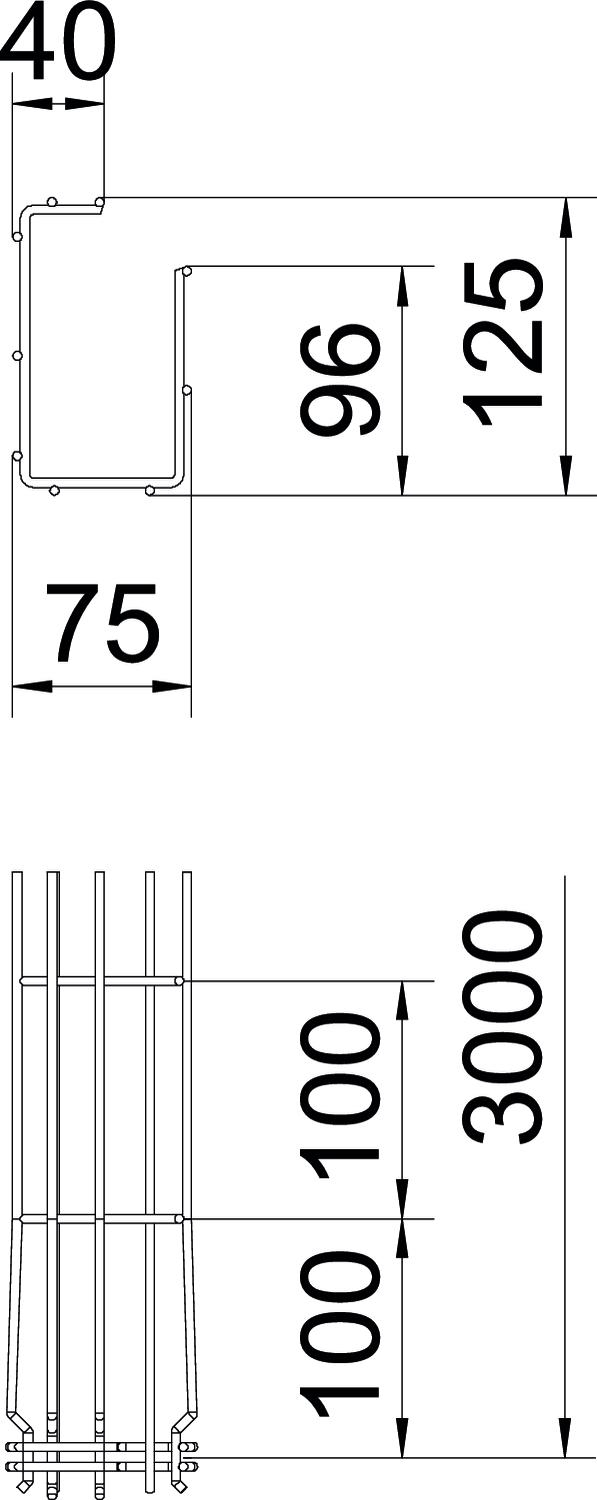

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 75 mm Bredde 2,95 in CO2 fodaftryk (GWP) fra vugge til port 5,4826 kg CO2e / 1 meter Dimension 125x75x3000 Effektivt tværsnit 61 cm² Effektivt tværsnit 6100 mm² Farve specialstål Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 4,92 in Højde 125 mm Integreret skillevæg Uden Længde 3000 mm Mål A 96 mm Mål B 75 mm Mål C 38 mm Mål H 125 mm Materiale Rustfrit stål 1.4301 Model forbindelser integreret beslag Overflade blank, efterbehandlet Profilform G-form Rustfrit stål, bejdset Ja Skruefri forbindelse Ja Støtteafstand 1,0m 0,6 kN/m Støtteafstand 1,5m 0,35 kN/m Støtteafstand 2,0m 0,3 kN/m Støtteafstand 2,5m 0,25 kN/m Tråd-diameter 3,9 mm Udførelse til store afstande Nej - Alle typer
