- Produkt beskrivelse
-
Produkt beskrivelse

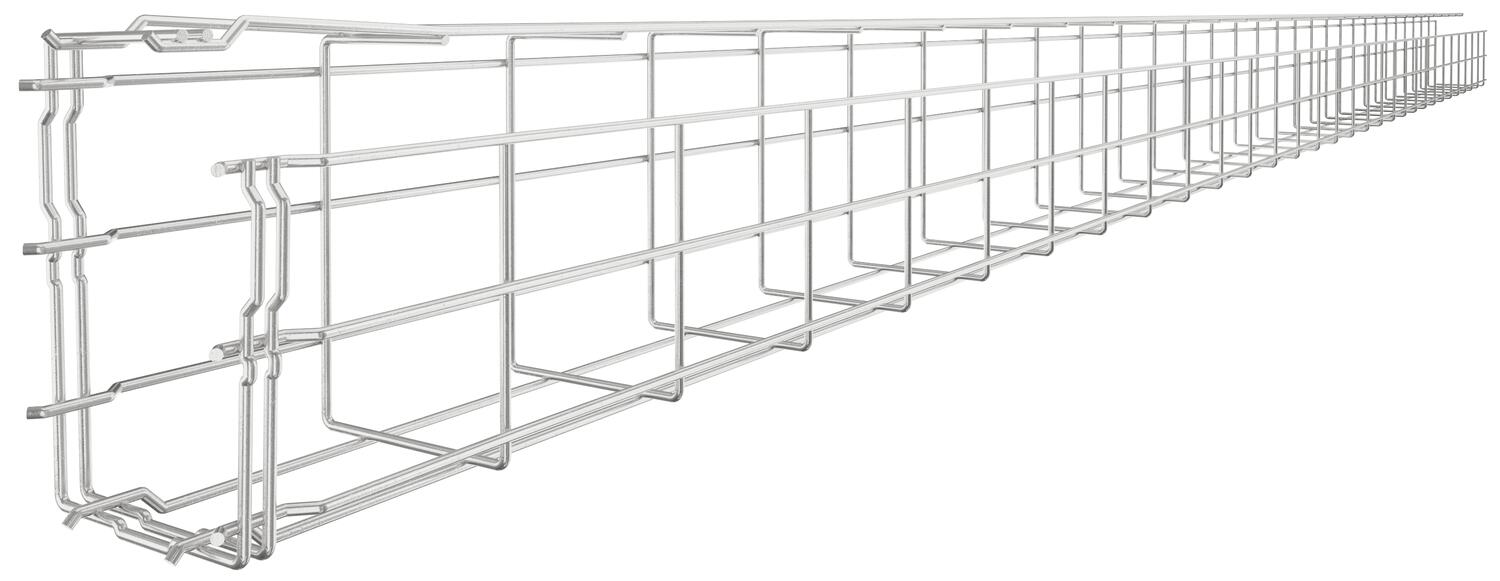

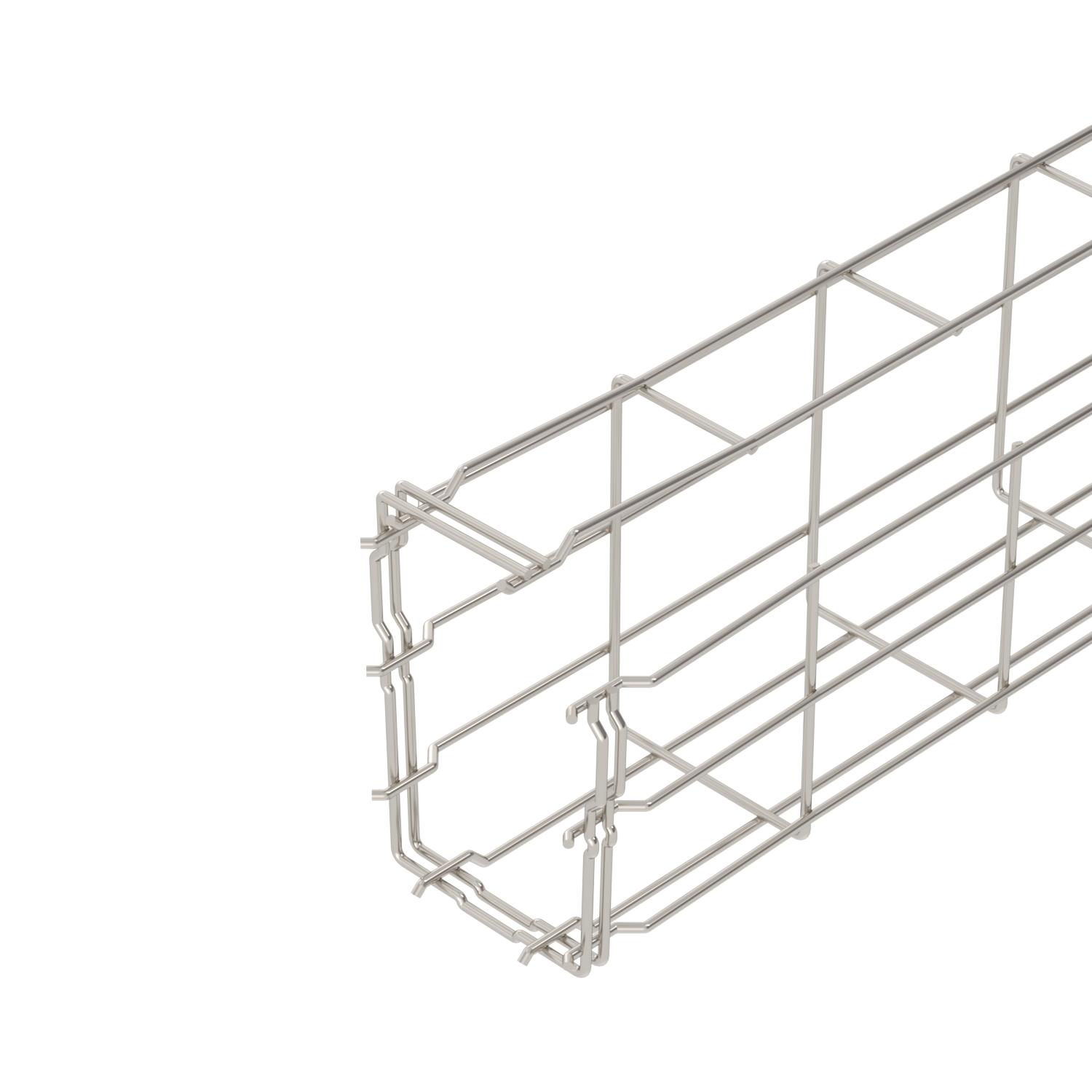

Gitterbakke i G-form af punktsvejset ståltråd med forskellige sidehøjder og bredder.
Direkte montering på væg og loft er mulig. Informationer om belastning for de forskellige lægningstyper gives på forespørgsel.
Magnetisk skærmdæmpning 15 dB.
- Tekniske data
-
Teknisk data

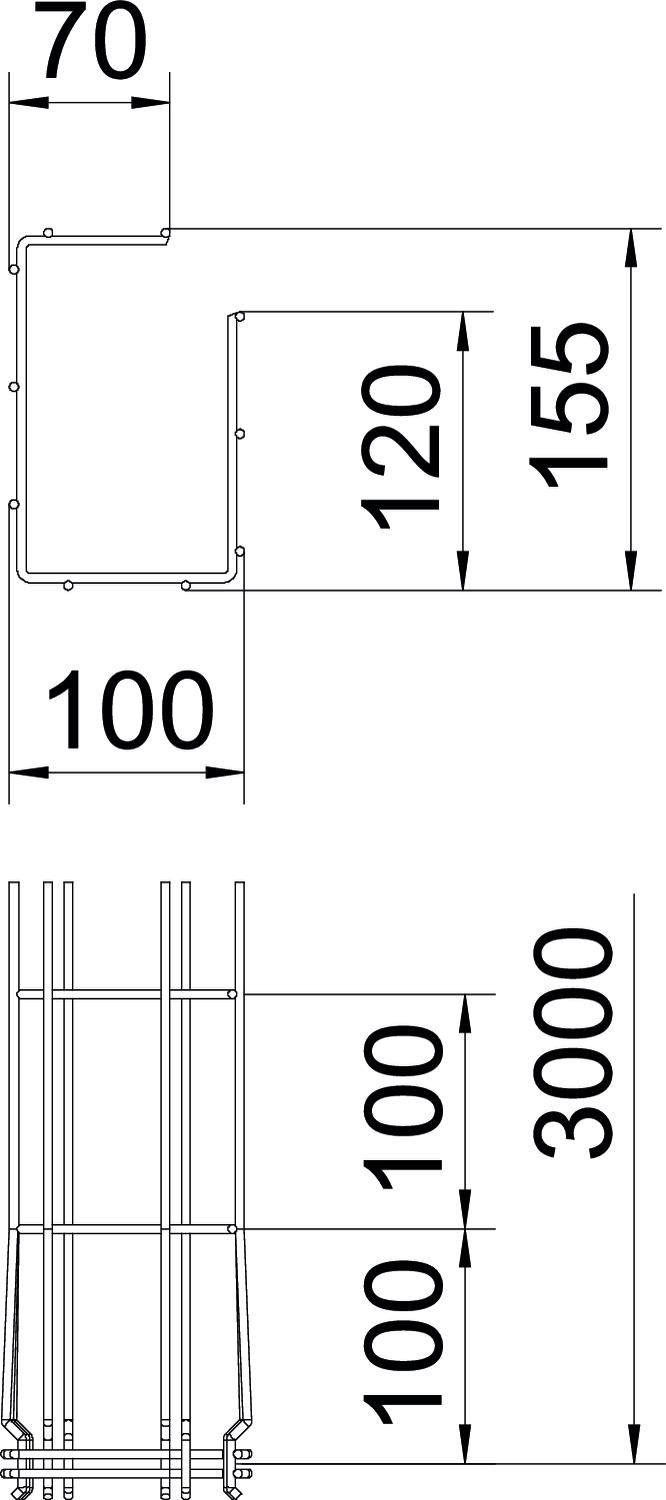

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 3,94 in Bredde 100 mm Dimension 150x100x3000 Effektivt tværsnit 107 cm² Effektivt tværsnit 10700 mm² Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 5,91 in Højde 150 mm Integreret skillevæg Uden Længde 3000 mm Mål A 120 mm Mål B 100 mm Mål C 68 mm Mål H 155 mm Materiale Rustfrit stål 1.4301 Model forbindelser integreret beslag Overflade blank, efterbehandlet Profilform G-form Rustfrit stål, bejdset Ja Skruefri forbindelse Ja Støtteafstand 1,0m 0,6 kN/m Støtteafstand 1,5m 0,5 kN/m Støtteafstand 2,0m 0,35 kN/m Støtteafstand 2,5m 0,3 kN/m Tråd-diameter 3,9 mm Udførelse til store afstande Nej - Alle typer
- Downloads
-
Vejledning KTS Kabeltragsysteme , 1.61MB , pdfBrochure Gitterbakke-systemer , 2.10MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfOverensstemmelseserklæring G-GRM 150 100 A2 / 6005559 , 0.16MB , pdfREACH Overensstemmelseserklæring G-GRM 150 100 A2 / 6005559 , 0.12MB , pdfRoHS Overensstemmelseserklæring G-GRM 150 100 A2 / 6005559 , 0.12MB , pdfMiljøerklæring Umweltproduktdeklaration (EPD) , 1.48MB , pdfUdvalgshjælp GR-Magic® , 2.00MB , pdfMonteringsvejledning General information on the mounting , 2.61MB , pdfMonteringsvejledning Monteringsvejledning gitterbakkesystemer , 9.52MB , pdf
