G-gitterbakke Magic® 75 A2
Art.nr. 6005553 | EAN 4012195686484
- Produkt beskrivelse
-
Produkt beskrivelse

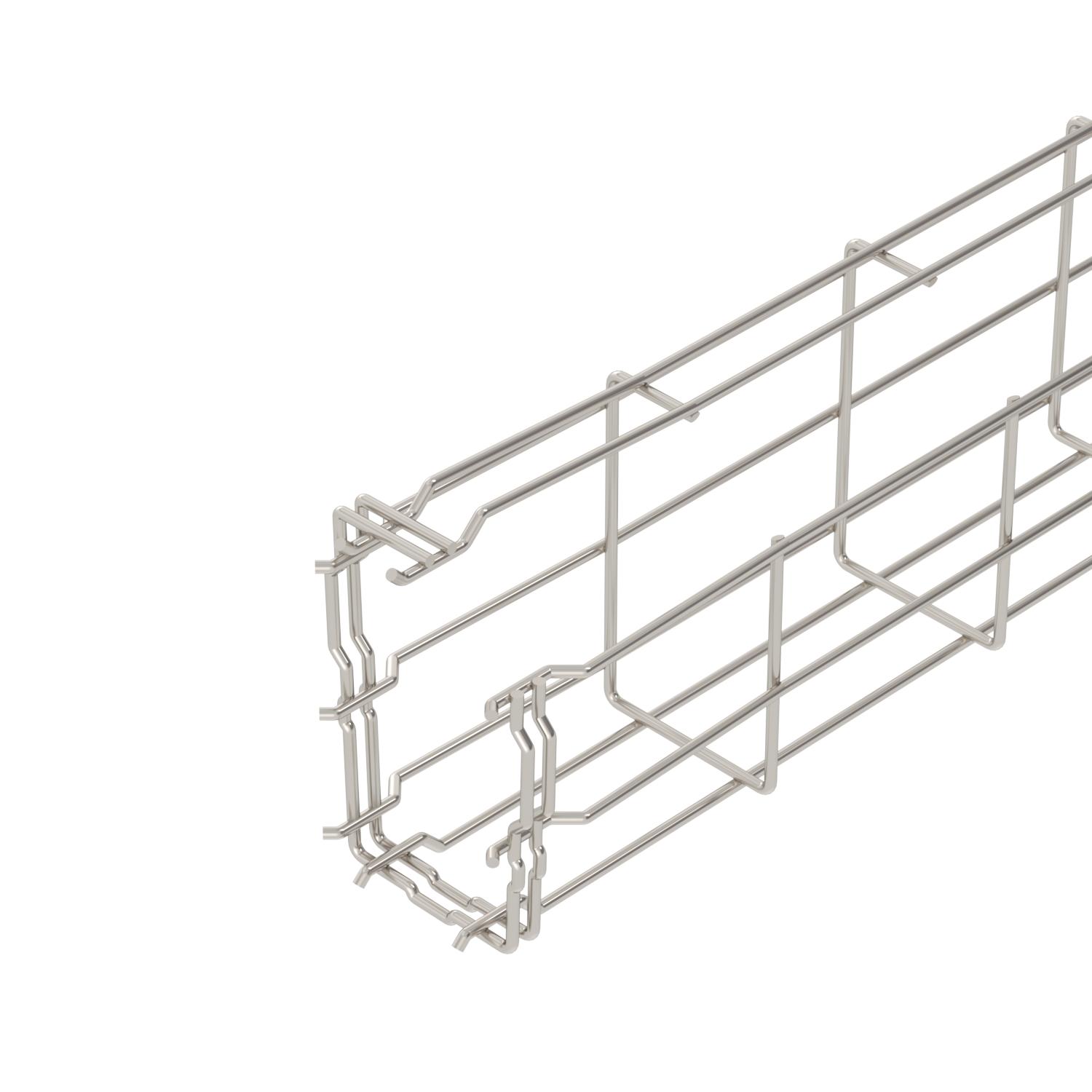

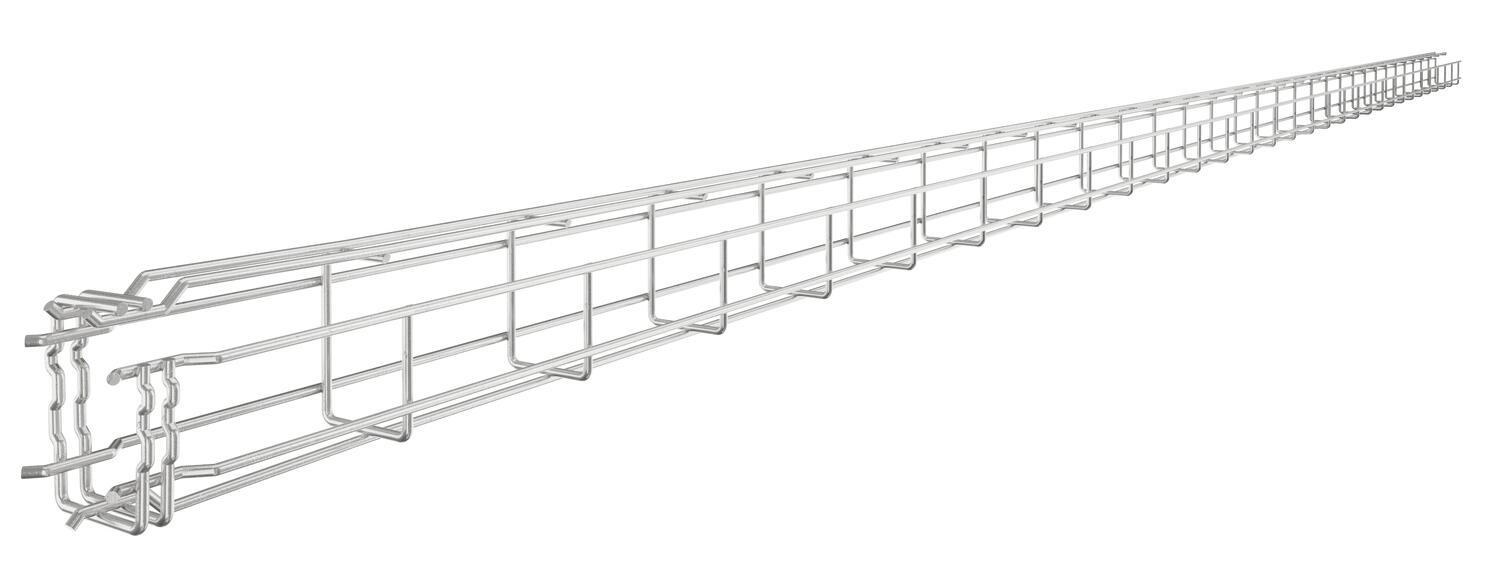

Gitterbakke i G-form af punktsvejset ståltråd med forskellige sidehøjder og bredder.
Direkte montering på væg og loft er mulig. Informationer om belastning for de forskellige lægningstyper gives på forespørgsel.
Magnetisk skærmdæmpning 15 dB.
-
- Tekniske data
-
Teknisk data

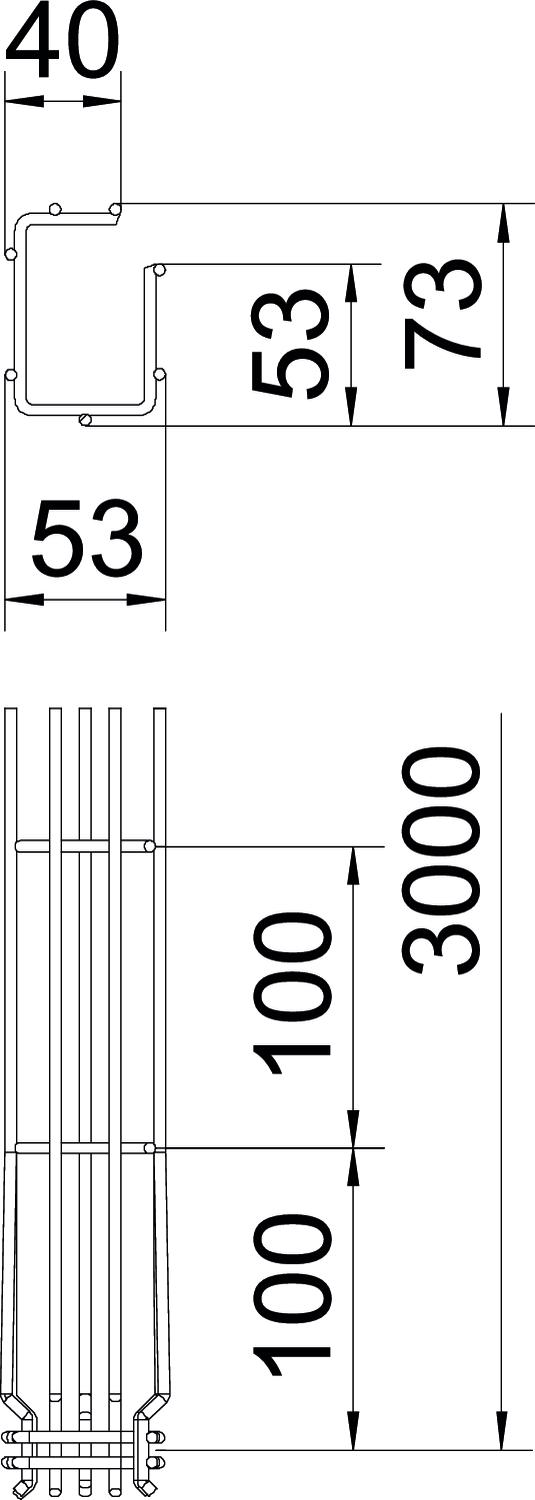

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 1,97 in Bredde 50 mm Dimension 75x50x3000 Effektivt tværsnit 22 cm² Effektivt tværsnit 2200 mm² Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 75 mm Højde 2,95 in Integreret skillevæg Uden Længde 3000 mm Mål A 53 mm Mål B 53 mm Mål C 38 mm Mål H 73 mm Materiale Rustfrit stål 1.4301 Model forbindelser integreret beslag Overflade blank, efterbehandlet Profilform G-form Rustfrit stål, bejdset Ja Skruefri forbindelse Ja Tråd-diameter 3,9 mm Udførelse til store afstande Nej - Alle typer
