Gitterbakke GR-Magic® 105 A2

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	105 mm

Tråd-diameter	4,8 mm

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

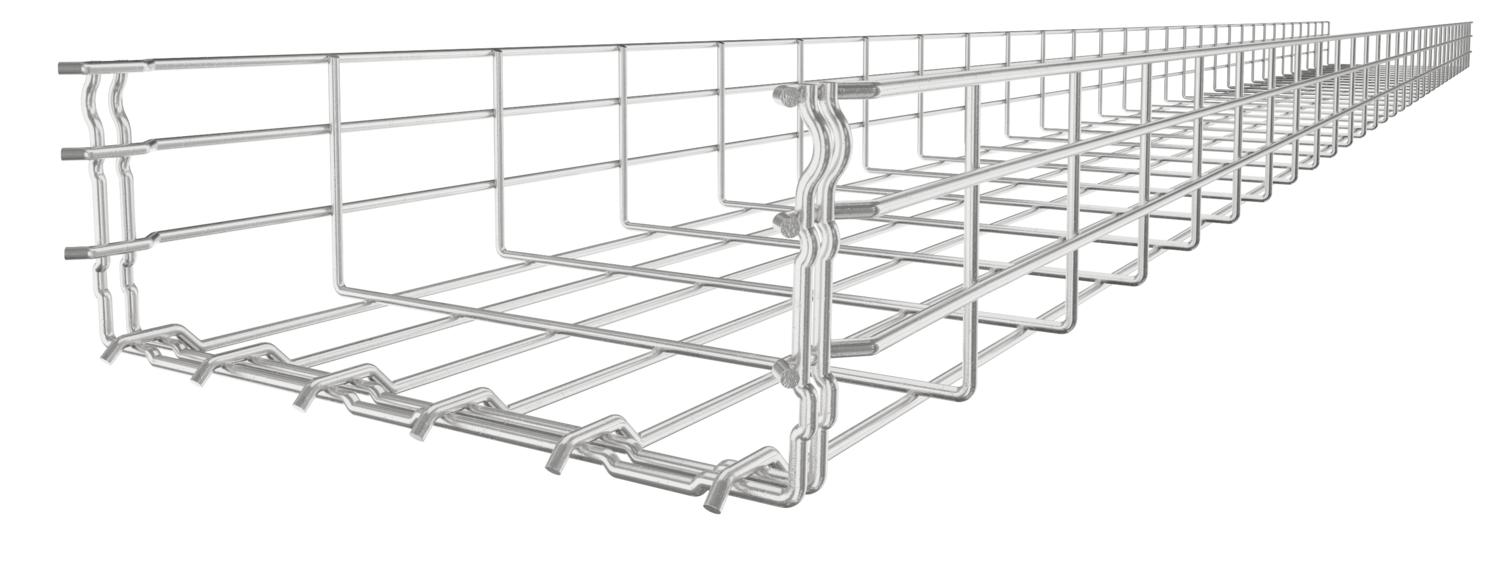

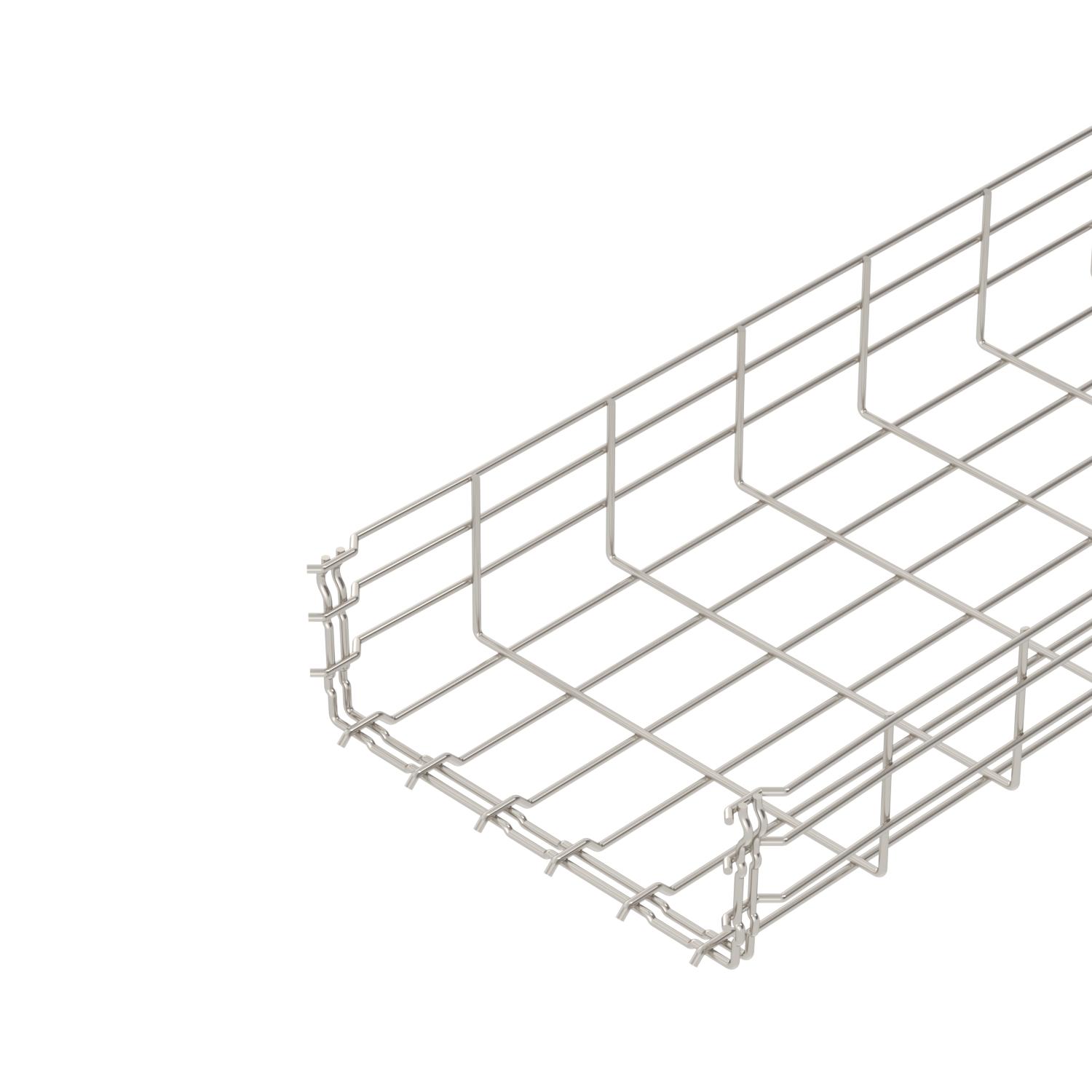

Gitterbakke med tilpasset beslag i sidehøjden 105 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	300 mm
Bredde	11,81 in
CO2 fodaftryk (GWP) fra vugge til port	11,7853 kg CO2e / 1 meter

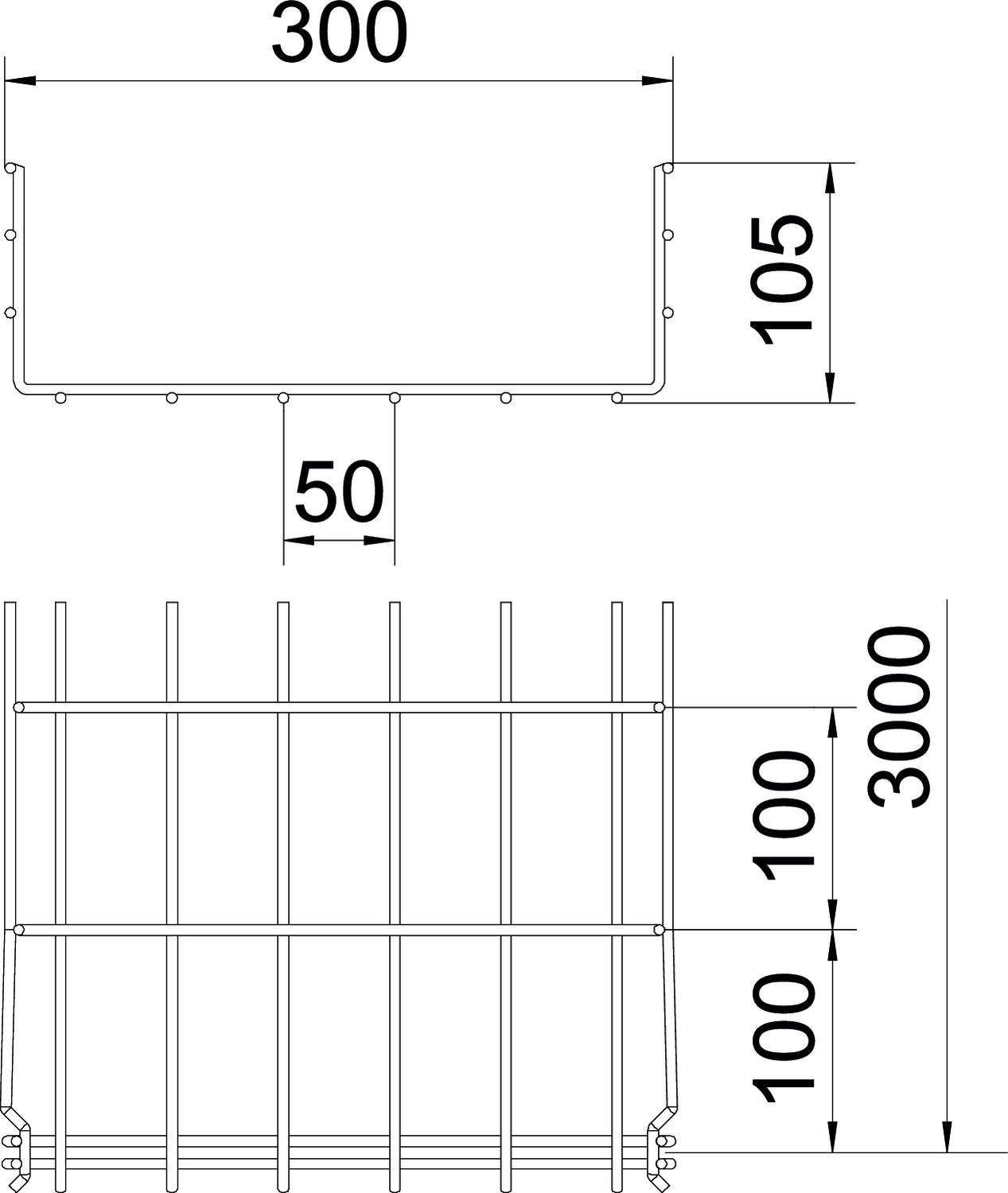

Dimension	105x300x3000
Effektivt tværsnit	26800 mm²
Effektivt tværsnit	268 cm²
Farve	specialstål
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	4,13 in
Højde	105 mm
Integreret skillevæg	Uden
Længde	3000 mm
Mål B	300 mm

Mål H	108 mm
Materiale	Rustfrit stål 1.4301
Model forbindelser	integreret beslag
Overflade	blank, efterbehandlet
Profilform	U-form
Rustfrit stål, bejdset	Ja
Skruefri forbindelse	Ja
Støtteafstand 1,0m	1,1 kN/m
Støtteafstand 1,5m	0,75 kN/m
Støtteafstand 2,0m	0,53 kN/m
Støtteafstand 2,5m	0,38 kN/m
Støtteafstand 3,0m	0,3 kN/m
Tråd-diameter	4,8 mm
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	Nej	6002460	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	Nej	6002466	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

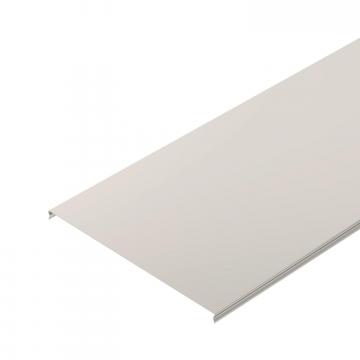

Dæksel til gitterbakke, går i indgreb A2	DGRR 300 A2	6001868	m	3 m

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Deleskinne 85 A2	TSG 85 A2	6062173	m	3 m
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Kabeludgangsplade A2	KAB GR A2	6220145	Styk	10 Styk
