Gitterbakke GR-Magic® 105 FT

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	105 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

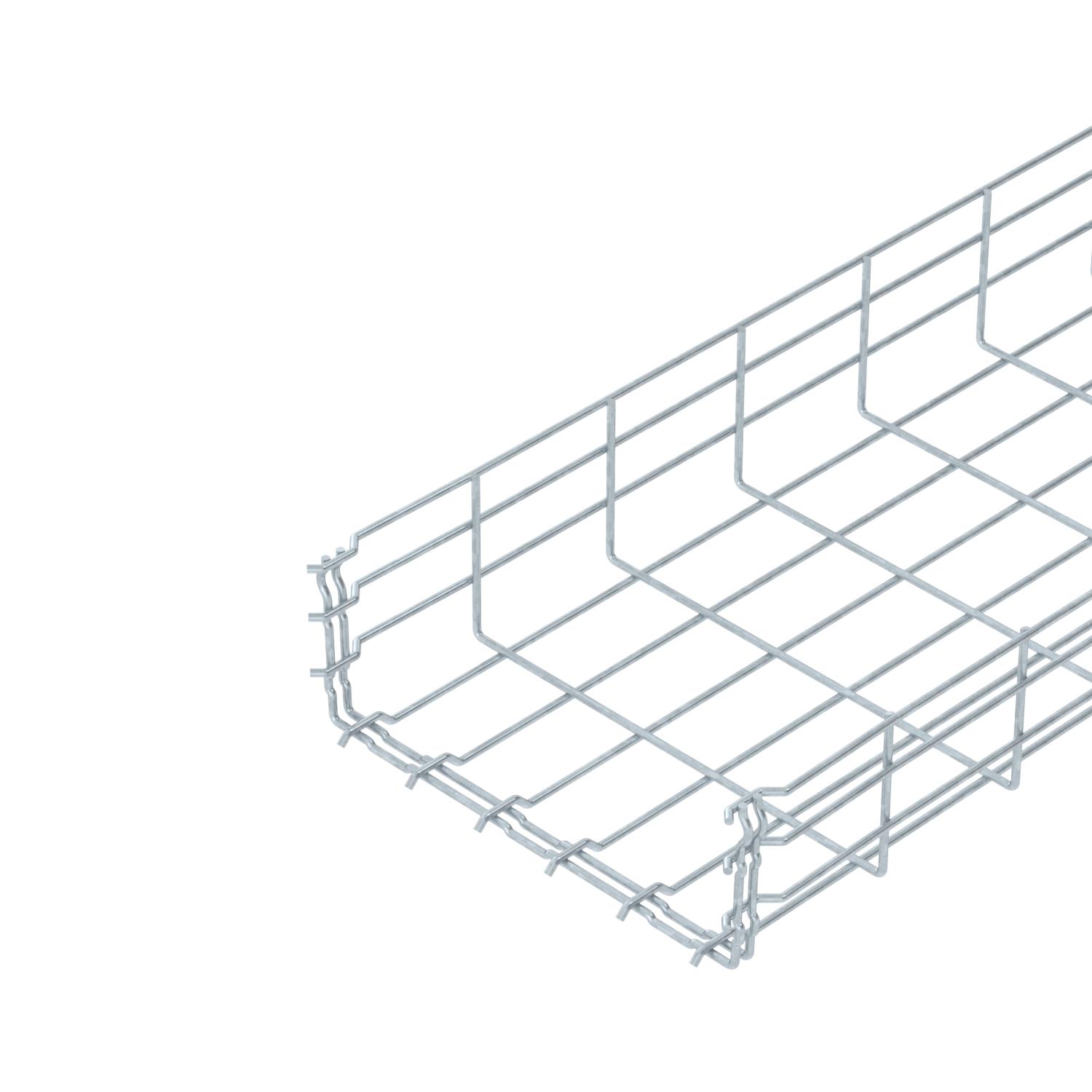

Gitterbakke med tilpasset beslag i sidehøjden 105 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej

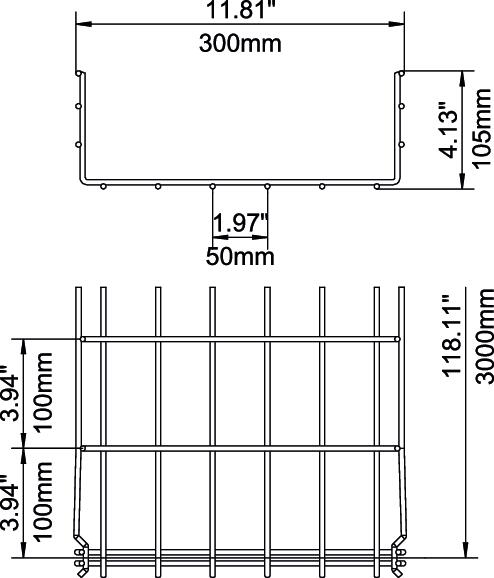

Bredde	11,81 in
Bredde	300 mm
CO₂ fodaftryk (GWP) fra vugge til port	4,9769 kg CO₂e / 1 meter

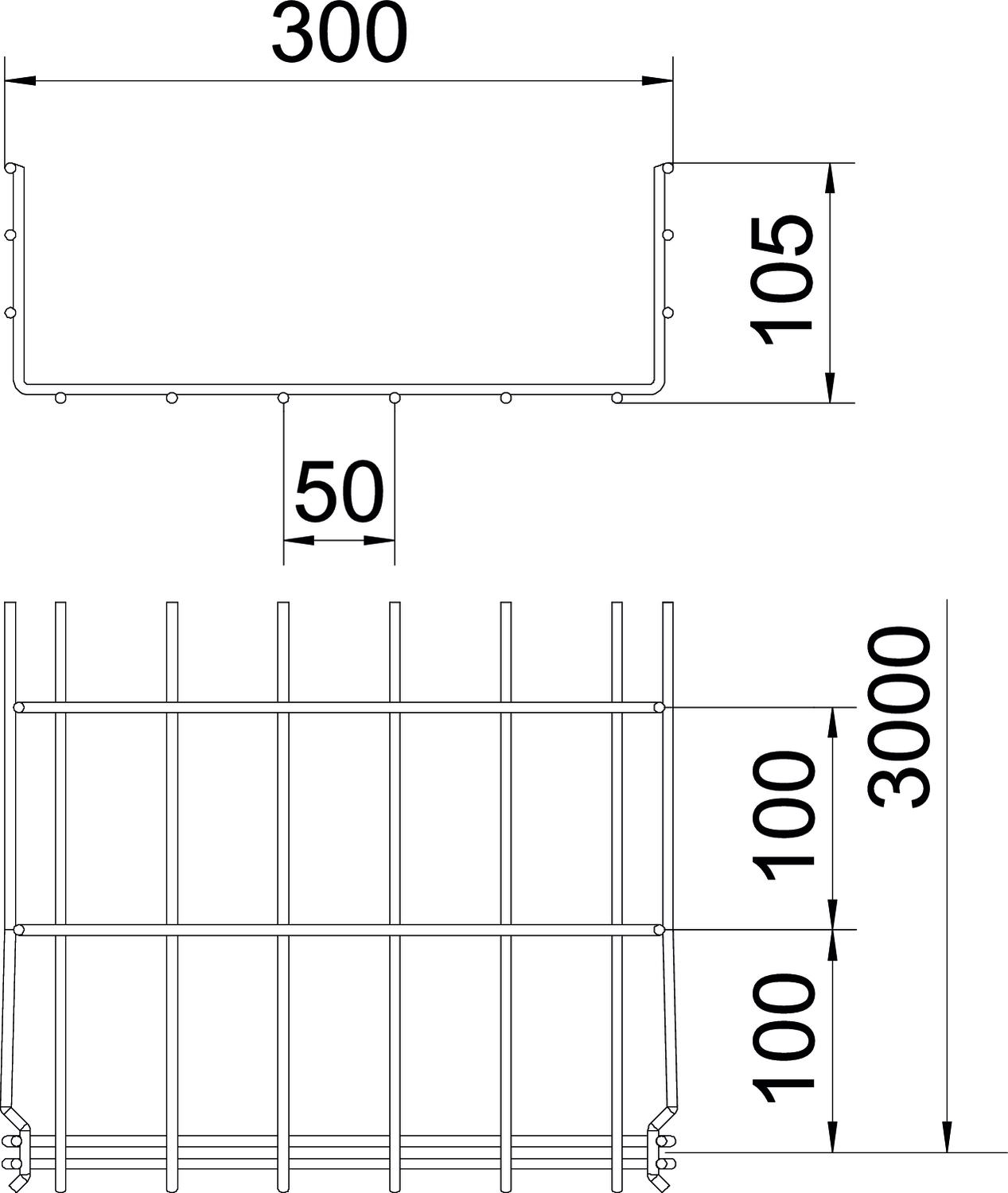

Dimension	105x300x3000
Effektivt tværsnit	268 cm²
Effektivt tværsnit	26800 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	4,13 in
Højde	105 mm
Integreret skillevæg	Uden
Længde	3000 mm
Mål B	300 mm

Mål H	108 mm
Materiale	Stål
Model forbindelser	integreret beslag
Overflade	Varmgalvaniseret
Profilform	U-form
Rustfrit stål, bejdset	Nej
Skruefri forbindelse	Ja
Støtteafstand 1,0m	1,6 kN/m
Støtteafstand 1,5m	0,8 kN/m
Støtteafstand 2,0m	0,5 kN/m
Støtteafstand 2,5m	0,33 kN/m
Støtteafstand 3,0m	0,3 kN/m
Tråd-diameter	4,8 mm
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	Nej	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	Nej	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	Nej	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	Nej	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	Nej	6002439	m	3 m
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	Nej	6002441	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	Nej	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	Nej	6002445	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Låg til gitterbakke, går i indgreb, FT	DGRR 300 FT	6001828	m	3 m
Hjørnebeslag FT	GEV 36 FT	6016723	Styk	20 Styk

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Deleskinne 85 DD	TSG 85 DD	6062331	m	3 m
Kabeludgangsplade FT	KAB GR FT	6220142	Styk	10 Styk
