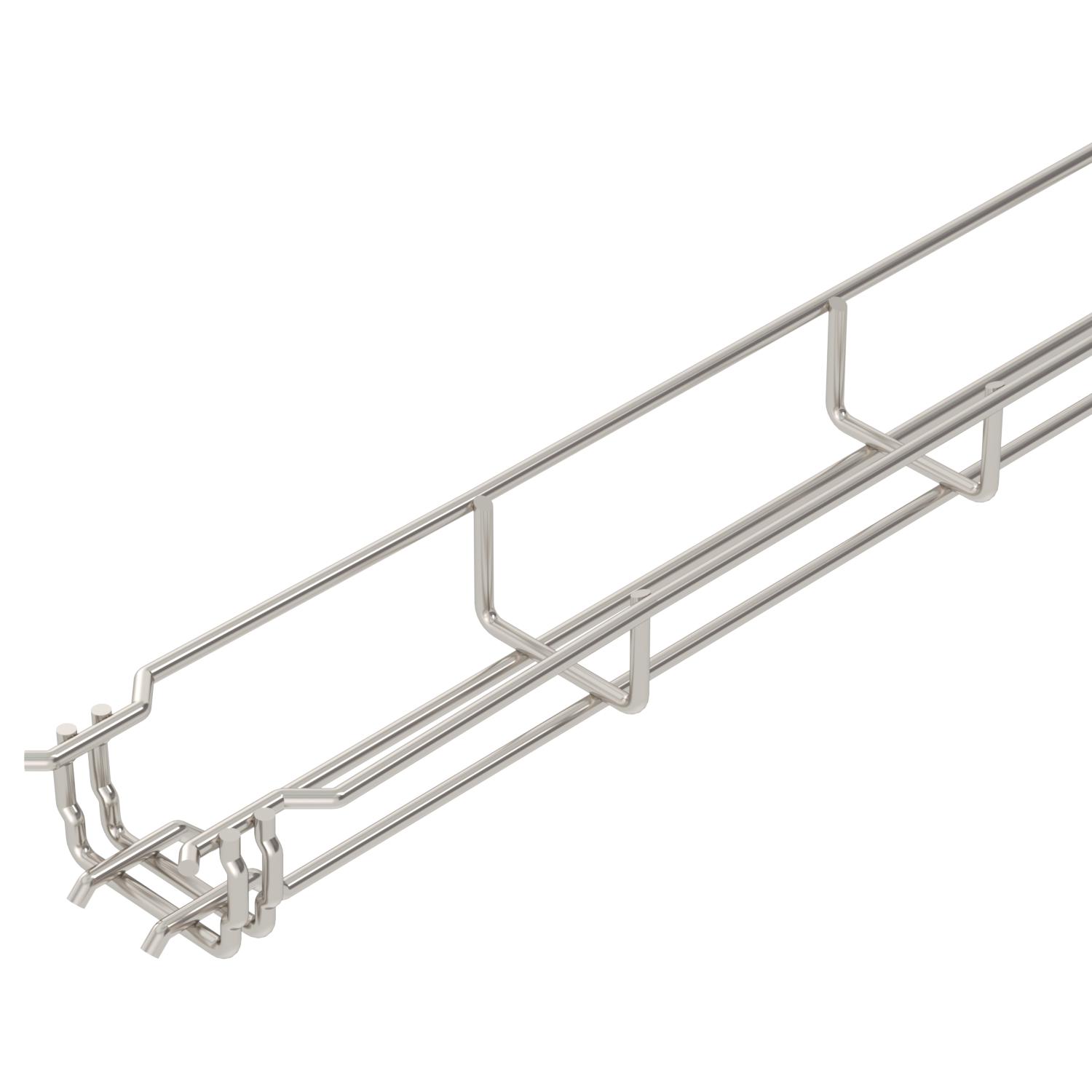

Gitterbakke GR-Magic® 35 A2

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	35 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Gitterbakke med tilpasset beslag i sidehøjden 35 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	50 mm
Bredde	2 in
CO2 fodaftryk (GWP) fra vugge til port	2,3088 kg CO2e / 1 meter

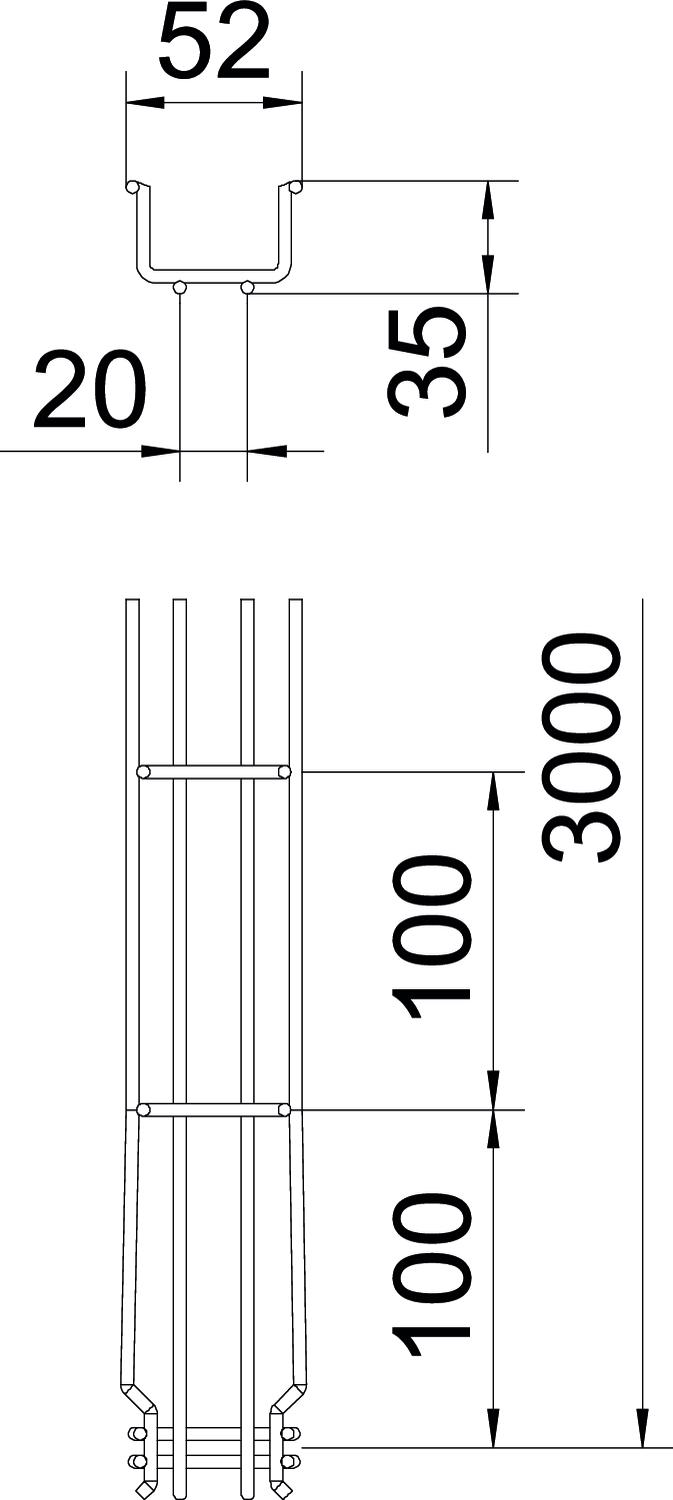

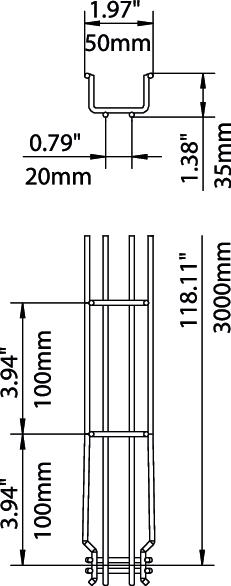

Dimension	35x50x3000
Effektivt tværsnit	9,4 cm²
Effektivt tværsnit	1750 mm²
Farve	specialstål
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	35 mm
Højde	1 in
Integreret skillevæg	Uden

Længde	3000 mm
Mål B	52 mm
Materiale	Rustfrit stål 1.4301
Model forbindelser	integreret beslag
Overflade	blank, efterbehandlet
Profilform	U-form
Rustfrit stål, bejdset	Ja
Skruefri forbindelse	Ja
Støtteafstand 1,0m	0,25 kN/m
Støtteafstand 1,5m	0,11 kN/m
Støtteafstand 2,0m	0,1 kN/m
Tråd-diameter	3,9 mm
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	Nej	6000054	m	3 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	Nej	6000055	m	3 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	Nej	6000056	m	3 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	Nej	6000057	m	3 m

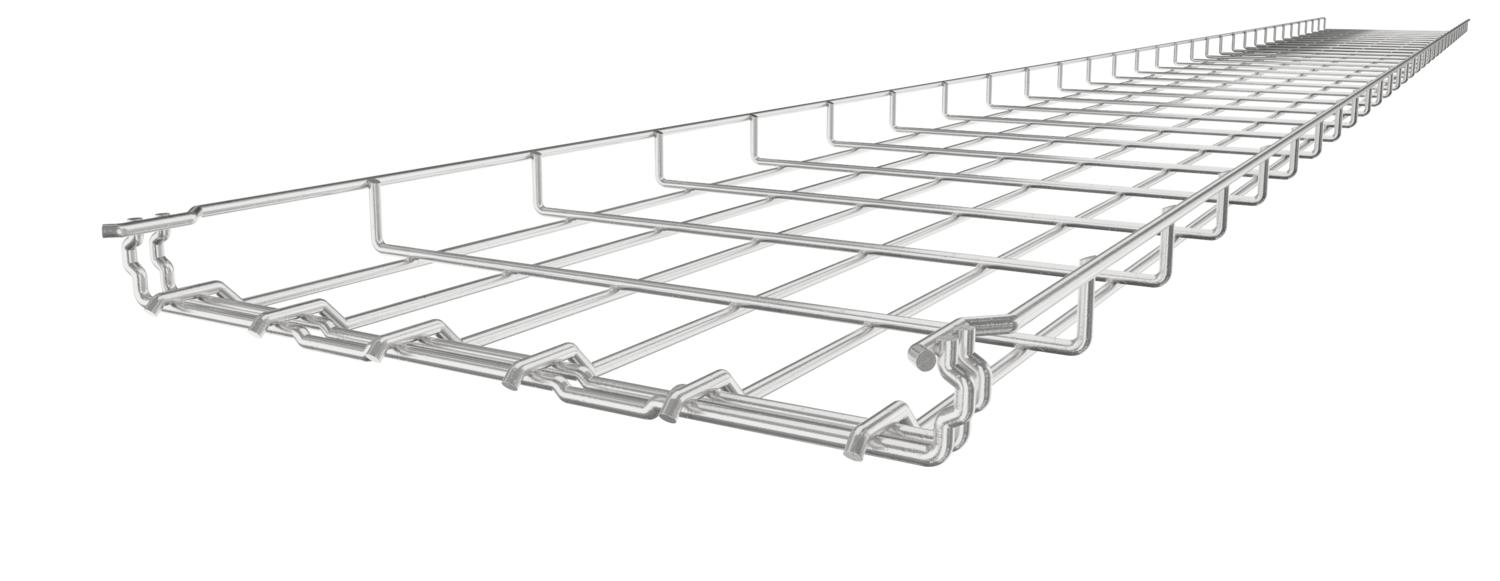

GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	Nej	6000059	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Dæksel til gitterbakke, går i indgreb A2	DGRR 50 A2	6001860	m	3 m

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

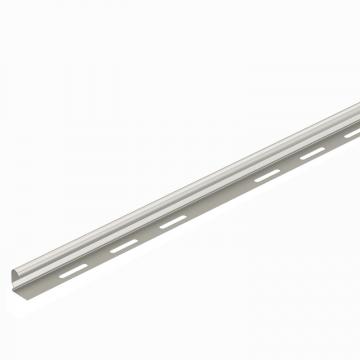

Deleskinne 30 A2	TSG 30 A2	6062052	m	3 m
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Kabeludgangsplade A2	KAB GR A2	6220145	Styk	10 Styk
