Gitterbakke GR-Magic® 35 A4
Art.nr. 6000091 | EAN 4012195360780
- Produkt beskrivelse
-
Produkt beskrivelseGitterbakke med tilpasset beslag i sidehøjden 35 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
-
- Tekniske data
-
Teknisk data

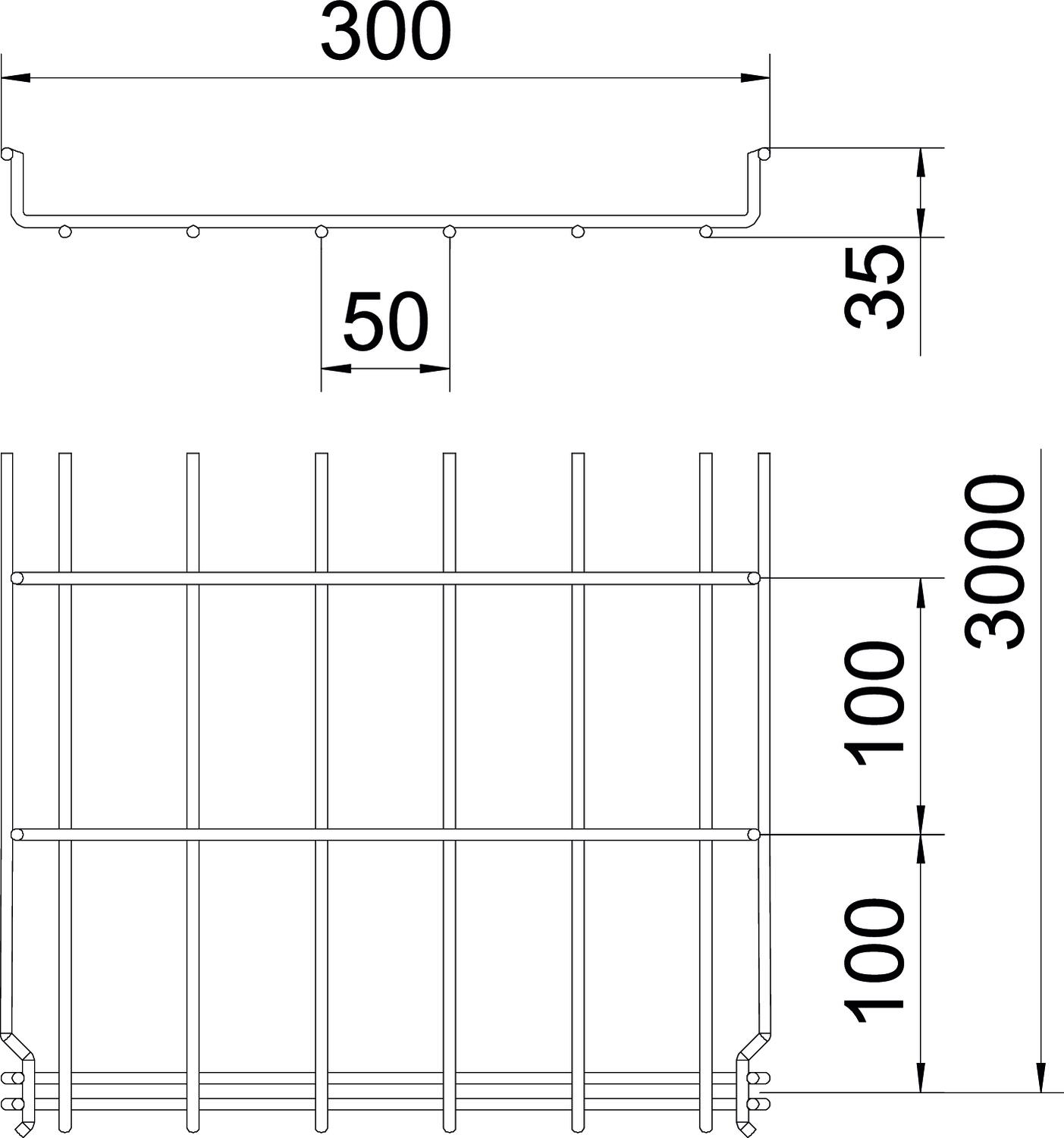

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 11,81 in Bredde 300 mm CO2 fodaftryk (GWP) fra vugge til port 7,9622 kg CO2e / 1 meter Dimension 35x300x3000 Effektivt tværsnit 71,3 cm² Effektivt tværsnit 10500 mm² Farve specialstål Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 1,38 in Højde 35 mm Integreret skillevæg Uden Længde 3000 mm Mål B 300 mm Materiale Rustfrit stål 1.4401 Model forbindelser integreret beslag Overflade blank, efterbehandlet Profilform U-form Rustfrit stål, bejdset Ja Skruefri forbindelse Ja Støtteafstand 1,0m 0,75 kN/m Støtteafstand 1,5m 0,22 kN/m Støtteafstand 2,0m 0,15 kN/m Tråd-diameter 4,8 mm Udførelse til store afstande Nej Tekniske data
Belastningsdiagram gitterbakke GR-Magic type GRM 35
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Låg uperforeret A4
DRLU 300 A4 6052994 3 m
Hjørneforbindelse A4
GEV 36 A4 6016764 10 Styk - Downloads
-
