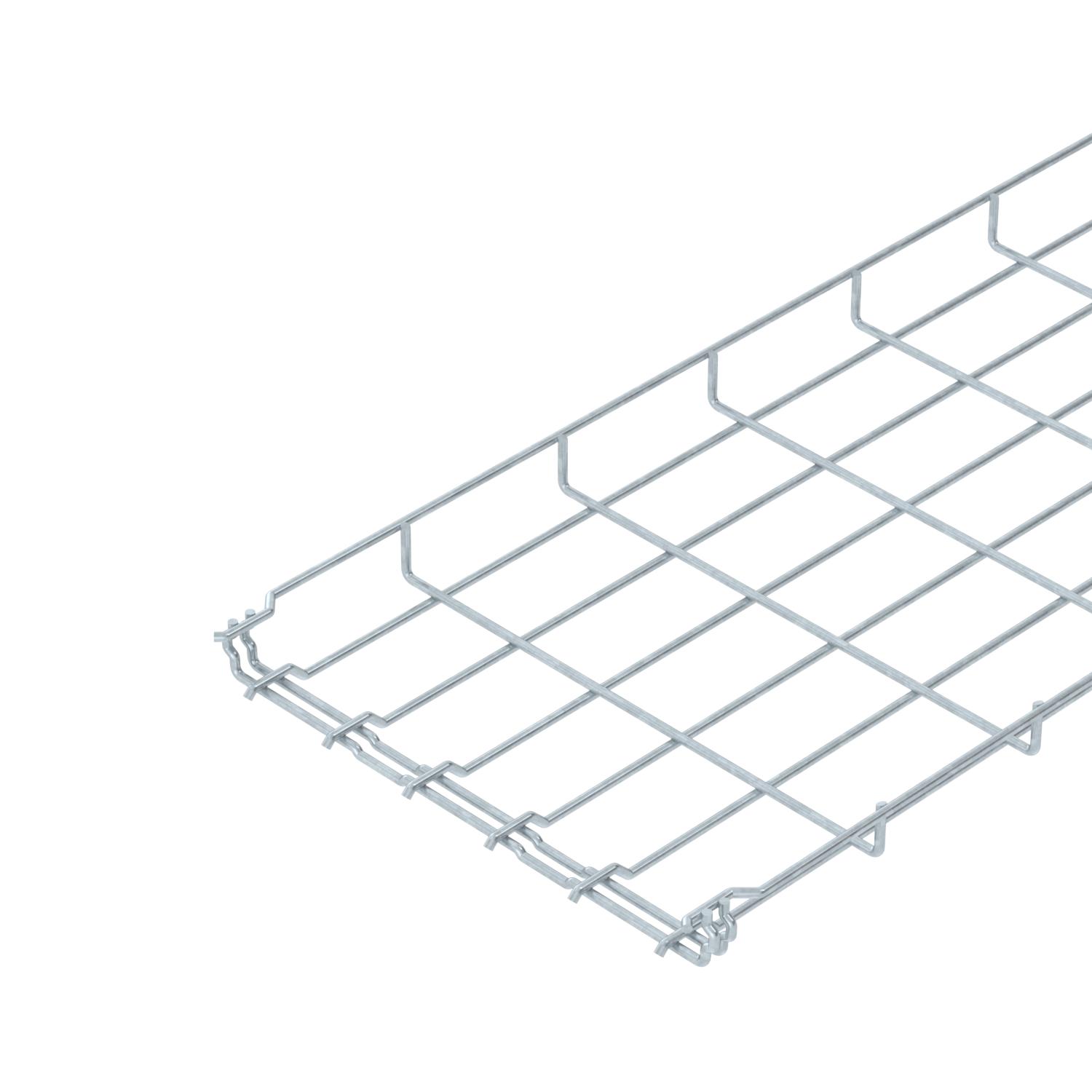

Gitterbakke GR-Magic® 35 FT

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	35 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Gitterbakke med tilpasset beslag i sidehøjden 35 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	11,81 in
Bredde	300 mm
CO2 fodaftryk (GWP) fra vugge til port	3,3754 kg CO2e / 1 meter

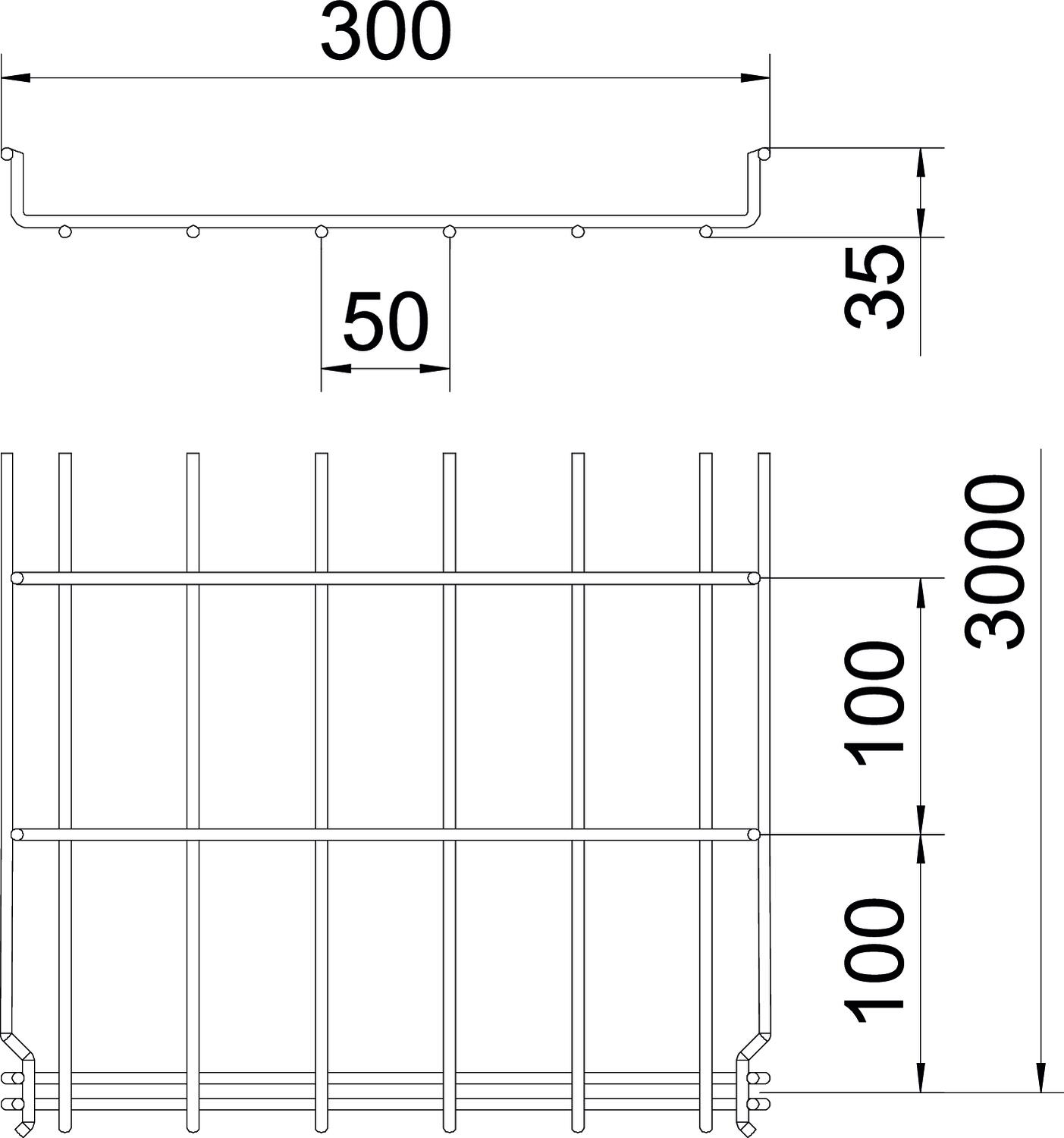

Dimension	35x300x3000
Effektivt tværsnit	71,3 cm²
Effektivt tværsnit	10500 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	1,38 in
Højde	35 mm
Integreret skillevæg	Uden

Længde	3000 mm
Mål B	300 mm
Materiale	Stål
Model forbindelser	integreret beslag
Overflade	Varmgalvaniseret
Profilform	U-form
Rustfrit stål, bejdset	Nej
Skruefri forbindelse	Ja
Støtteafstand 1,0m	0,75 kN/m
Støtteafstand 1,5m	0,22 kN/m
Støtteafstand 2,0m	0,15 kN/m
Tråd-diameter	4,8 mm
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	Nej	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	Nej	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	Nej	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	Nej	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	Nej	6000075	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Låg til gitterbakke, går i indgreb, FT	DGRR 300 FT	6001828	m	3 m
Hjørnebeslag FT	GEV 36 FT	6016723	Styk	20 Styk

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Deleskinne 30 DD	TSG 30 DD	6062314	m	45 m
Kabeludgangsplade FT	KAB GR FT	6220142	Styk	10 Styk
Gitterbakkeadapter til tagholder	165 MBG HGRM	5218886	Styk	50 Styk
