Gitterbakke GR-Magic® 35 G 3000 | 150 | 35 | 3,9 | 36,6 | Nej

Gitterbakke GR-Magic® 35 G

Art.nr. 6000063 | EAN 4012195037170

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	35 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Gitterbakke med tilpasset beslag i sidehøjden 35 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot klikkes sammen. Maskebredden er 50 x 100 mm (med undtagelse af GRM 35/50 = 20 x 100 mm).

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Dimension	35x150x3000
Effektivt tværsnit	36,6 cm²
Effektivt tværsnit	5250 mm²
Farve	zink
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Integreret skillevæg	Uden
Materiale	Stål

Model forbindelser	integreret beslag
Overflade	galvanisk forzinket
Produktserie	GRM-serie
Profilform	U-form
ROHS-medholdelig	Ja
Rustfrit stål, bejdset	Nej
Skruefri forbindelse	Ja
Tråd-diameter	3,9 mm
Udførelse til store afstande	Nej

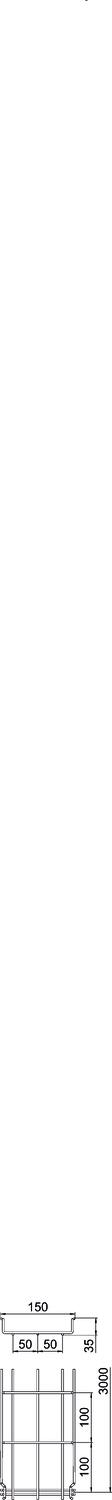

Dimensioner

Bredde	150 mm
Bredde	5,91 in
Højde	35 mm

Højde	1 in
Længde	3000 mm
Mål B	150 mm

Belastninger

Støtteafstand 1,0m	0,25 kN/m
Støtteafstand 1,5m	0,11 kN/m

Støtteafstand 2,0m	0,1 kN/m

CO2-aftryk (Product Carbon Footprint)

Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
CO2 fodaftryk (GWP) fra vugge til port	1,2043 kg CO2e / 1 meter
CO₂ Footprint (GWP)	1,2043 kg CO₂e

Declared Unit	Meter
Declared Unit Quantity	1

Tekniske data

Belastningsdiagram gitterbakke GR-Magic type GRM 35

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	Nej	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	Nej	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	Nej	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	Nej	6000064	m	3 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	Nej	6000066	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Dæksel til gitterbakke, går i indgreb FS	DGRR 150 FS	6001844	m	6 m
Hjørneforbindelse G	GEV 36 G	6016715	Styk	20 Styk

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Deleskinne 30 FS	TSG 30 FS	6062050	m	45 m
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Kabeludgangsplade FS	KAB GR FS	6220139	Styk	10 Styk
