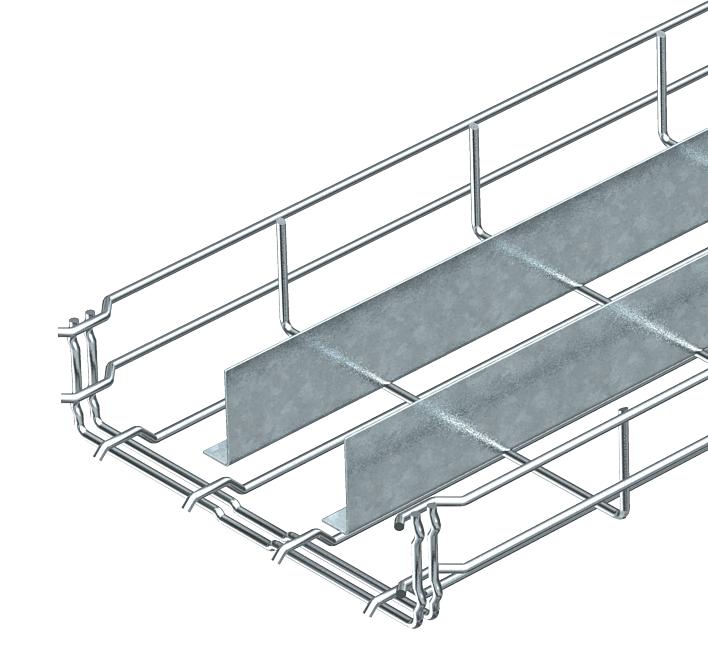

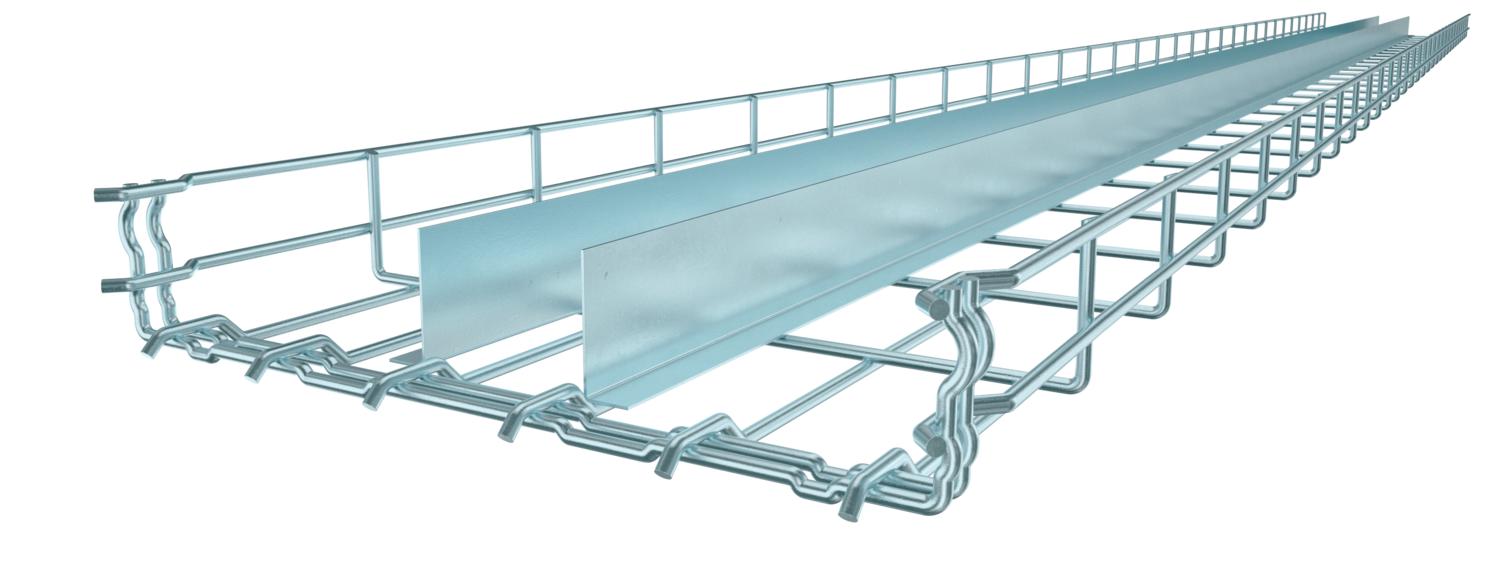

Gitterbakke GR-Magic® 55 med 2 skillevægge
Art.nr. 6006395 | EAN 4012195438649
- Produkt beskrivelse
-
Produkt beskrivelseGitterbakke med tilpasset beslag og to påsvejsede skillevægge i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot stikkes ind i hinanden. Maskebredden er 50 x 100 mm.
-
- Tekniske data
-
Teknisk data

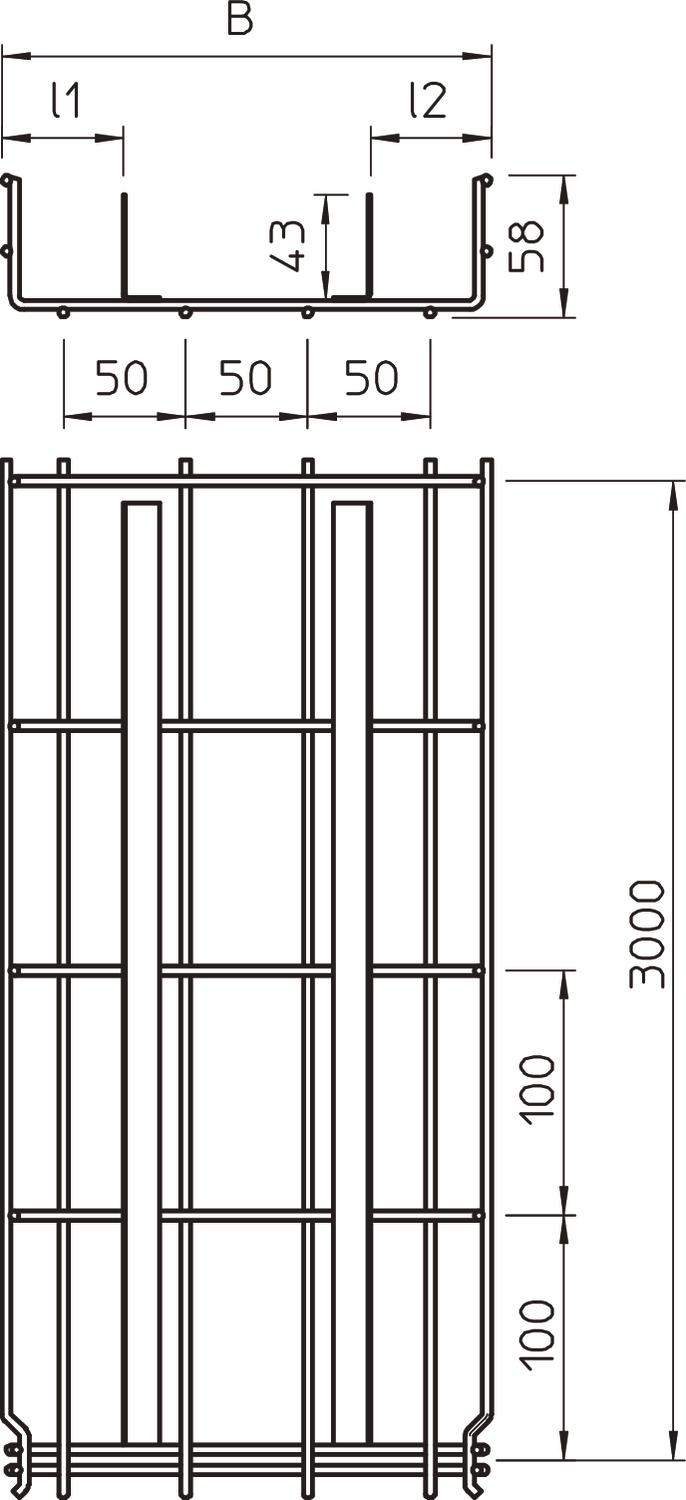

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 7,87 in Bredde 200 mm CO2 fodaftryk (GWP) fra vugge til port 3,4531 kg CO2e / 1 meter Dimension 55x200x3000 Effektivt tværsnit 8700 mm² Effektivt tværsnit 87 cm² Farve zinc Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 55 mm Højde 2,17 in Integreret skillevæg to Længde 3000 mm Mål A 69 mm Mål B 200 mm Mål I1 69 mm Mål L2 (mm) 69 mm Materiale Stål Model forbindelser integreret beslag Overflade galvanisk forzinket Profilform U-form Rustfrit stål, bejdset Nej Skruefri forbindelse Ja Støtteafstand 1,0m 2 kN/m Støtteafstand 1,5m 1 kN/m Støtteafstand 2,0m 0,4 kN/m Tråd-diameter 3,9 mm Udførelse til store afstande Nej Tekniske data

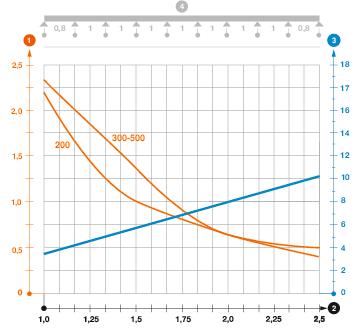

Belastningsdiagram gitterbakke GR-Magic type GRM-2T 55
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dæksel til gitterbakke, går i indgreb FS
DGRR 200 FS 6001846 6 m
Hjørneforbindelse G
GEV 36 G 6016715 20 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Klemstykke til fastgørelse af deleskinne
KS GR A2 6062282 30 Styk
Kabeludgangsplade FS
KAB GR FS 6220139 10 Styk - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfBrochure Gitterbakke-systemer , 2.10MB , pdfEU-overensstemmelseserklæring GRM-2T 55 200 G / 6006395 , 0.13MB , pdfREACH Overensstemmelseserklæring GRM-2T 55 200 G / 6006395 , 0.12MB , pdfRoHS Overensstemmelseserklæring GRM-2T 55 200 G / 6006395 , 0.13MB , pdfCertificering VDE-certificering GRM , 0.50MB , pdfCertificering RINA-certificering GRM , 0.61MB , pdfCertificering ASTA-certifikat gitterbakke GR-Magic® , 0.37MB , pdfUdvalgshjælp GR-Magic® , 2.00MB , pdfMonteringsvejledning Monteringsvejledning gitterbakkesystemer , 9.52MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
