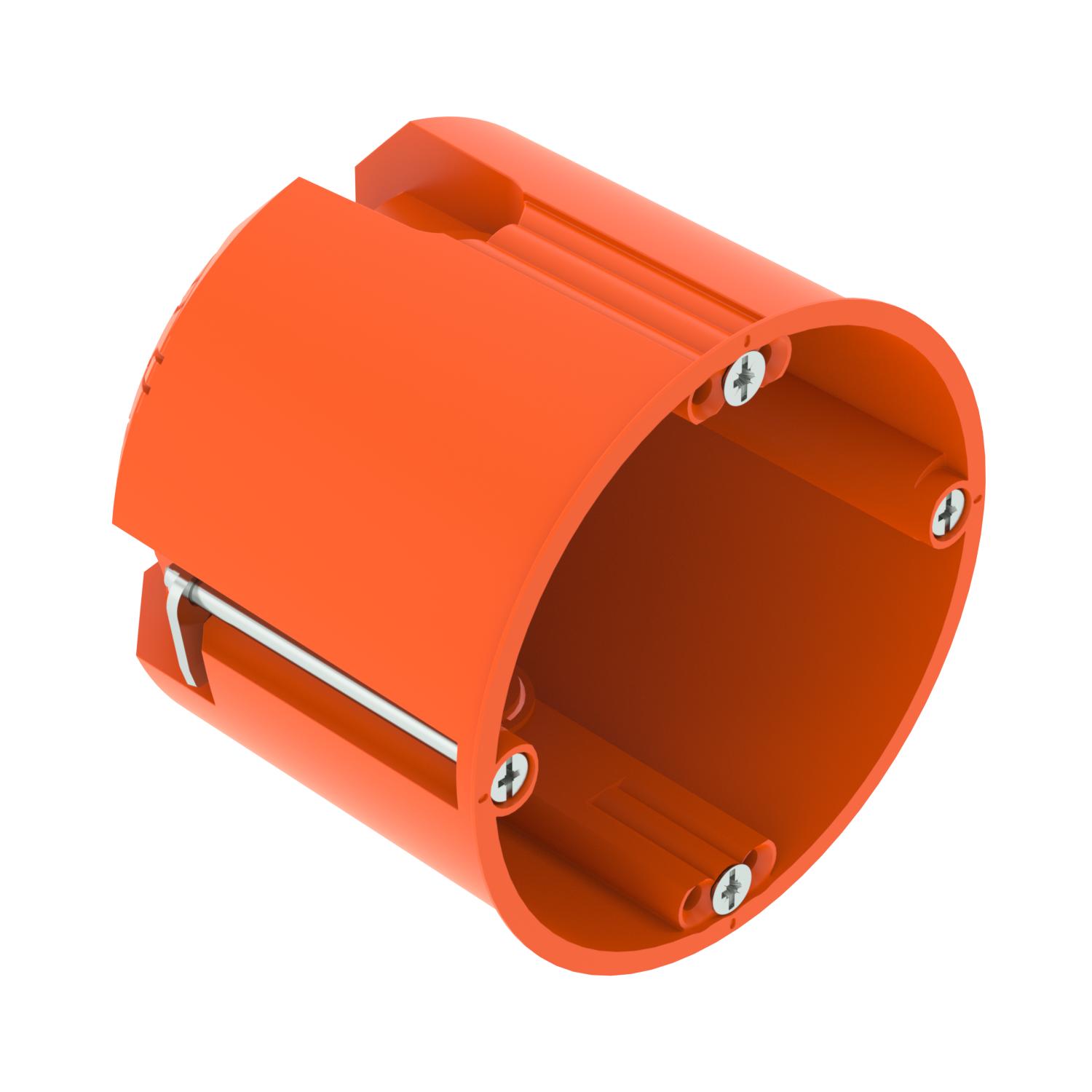

HW hulmurs-installations-samledåse 61 61 | 68 | 68 | 20/25 mm | 10

HW hulmurs-installations-samledåse 61

Art.nr. 2003804 | EAN 4012196687084

Art.nr. / Type	2003804 / HG 61

Højde	61 mm

Diameter	68 mm

Fræsehuldiameter	68 mm

til rørdiameter	20/25 mm

Antal indføringer	10

Produkt beskrivelse

Produkt beskrivelse

Hulmursdåse til brug i hulmure med en monteringsdybde på mindst 61 mm og en pladetykkelse på 5 - 40 mm.

• 2 kombinationsrørindføringer Ø 20 og 25 mm
• 4 indgange til NYM kabler 3 x 1,5 mm
• 2 indgange til NYM-kabler 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 indgange til NYM-kabler 5 x 2,5 mm² eller 7 x 1,5 mm²
• Tilslutning til andre enhedsstik via tilslutningsstykker, type ZH 11-V
Leveringstilbehør: 10 x forbindelsesstykke type ZH 11-V
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.

Tekniske data

Teknisk data

Antal anvendelser	1
Antal indføringer	10
Brandhæmmede	iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C
CO2 fodaftryk (GWP) fra vugge til port	0,087 kg CO₂e / 1 Styk
Diameter	68 mm

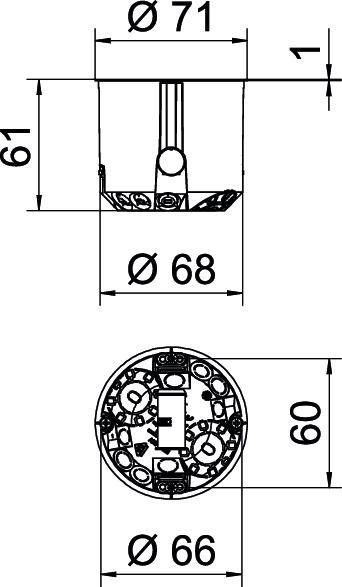

Dimension	Ø68mm, H61mm
Dimensioneringsspænding	400 V
Dækselfastgørelse	Skruer
Egnet til pladetykkelse maks.	40 mm
Egnet til pladetykkelse min.	5 mm
Farve	orange
Fastgørelse af enheder	Skruer
Form	Rund
Fræsehuldiameter	68 mm
Halogenfri	Ja
Husgennemføringens type	Udknæksåbning

Højde	61 mm
Indføringstype	NYM-kabeler, datakabler og rør
Kapslingsklasse	IP30
Låg	Uden
Ledningsindføringer 3 x 1,5 mm²	4
Ledningsindføringer 3 x 2,5 mm² / 5 x 1,5 mm²	2
Ledningsindføringer 5 x 2,5 mm² / 7 x 1,5 mm²	2
Ledningsindføringer til lavspænding	2
Lufttæt	Nej
Materiale	Polypropylen
Med skruer	Ja
Nominelt tværsnit maks.	2,5 mm²
Nominelt tværsnit min.	1,5 mm²
Slagfast	Ja
Studs	Samlestuds
til rørdiameter	20/25 mm

Alle typer

Alle typer

Type	Højde	Diameter	Fræsehuldiameter	til rørdiameter	Antal indføringer	Art.nr.	Mængde	Min. salgsenhed
HG 61	61 mm	68 mm	68 mm	20/25 mm	10	2003804	Styk	25 Styk

Tilbehør

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
HW udligningsring	ZH 68-AR	2003840	Styk	10 Styk

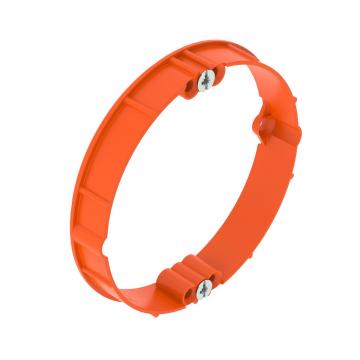

HW pudsudligningsring 10	ZH 10-AR	2003842	Styk	25 Styk

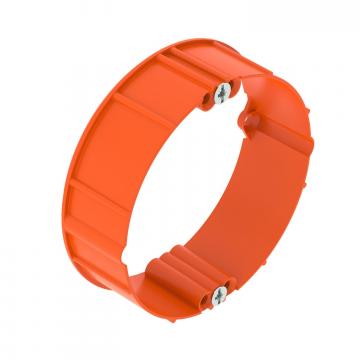

HW pudsudligningsring 20	ZH 20-AR	2003844	Styk	25 Styk

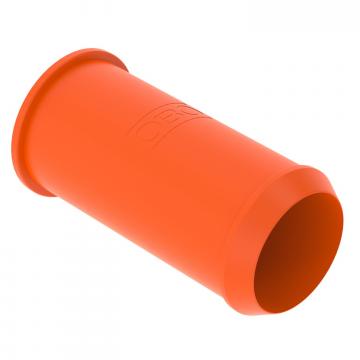

HW samlestuds til hulmursdåser	ZH 11V	2003846	Styk	10 Styk
