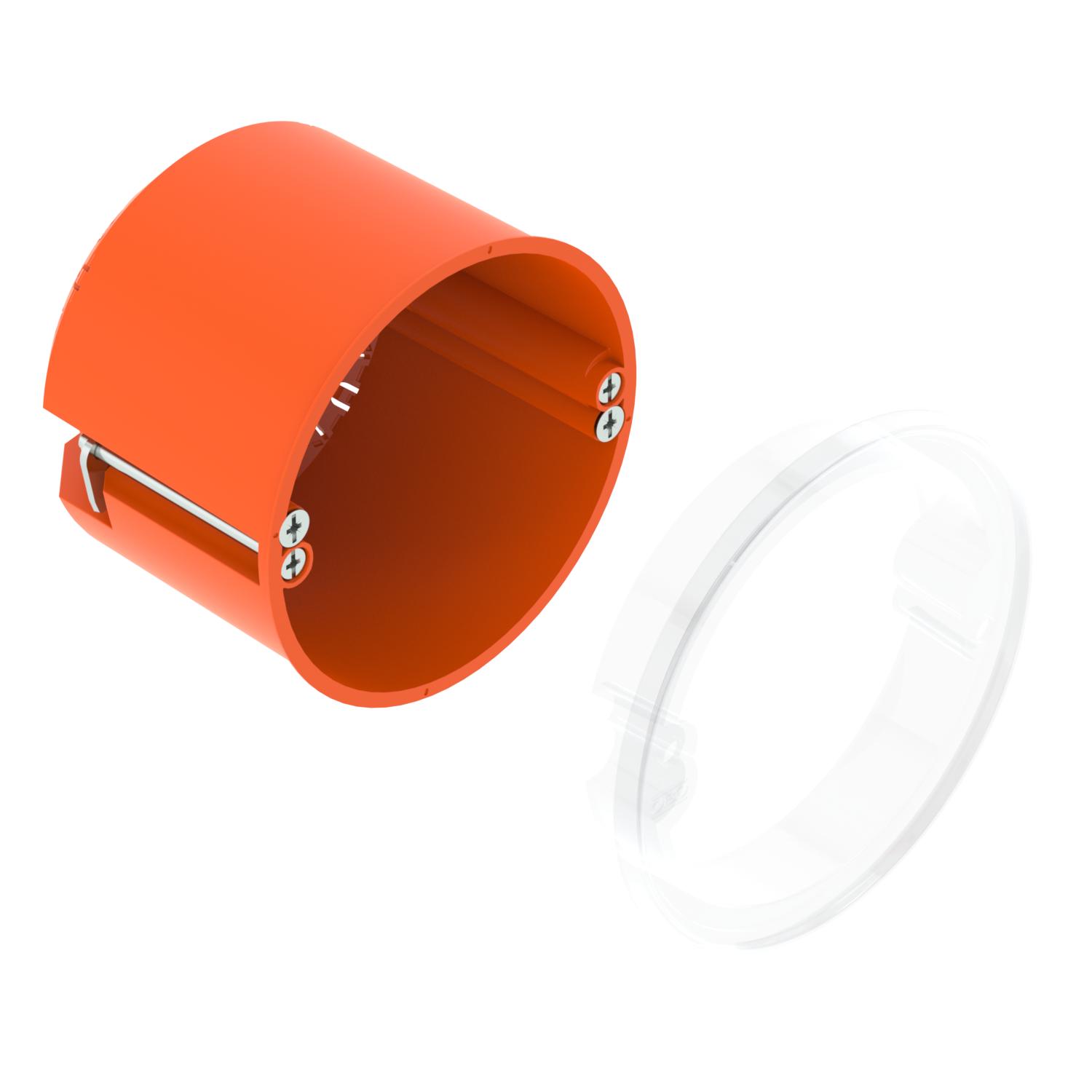

HW hulmurs-installationsdåse 61, CEE, med tætningsring
Art.nr. 2003819 | EAN 4012196700790
- Produkt beskrivelse
-
Produkt beskrivelseCEE/ hulmurs-installationsdåse med tætningsring, til anvendelse i hulmure med en dybde på mindst 61 mm og en pladetykkelse på 5 - 40 mm.
• 3 Rørindføringer Ø 20 og 25 mm
• 3 indgange til NYM-kabler 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 indgange til NYM-kabler 5 x 2,5 mm² eller 7 x 1,5 mm²
• 1 indgang til NYM-kabler 3 x 1,5 mm²
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
-
- Tekniske data
-
Teknisk data

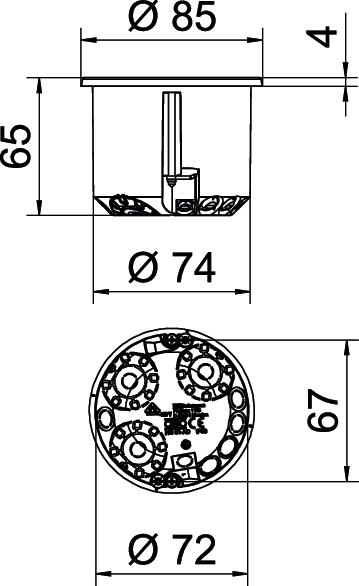

Antal anvendelser 1 Antal indføringer 9 Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C CO2 fodaftryk (GWP) fra vugge til port 0,105 kg CO₂e / 1 Styk Diameter 74 mm Dimension Ø74mm, H61mm Dimensioneringsspænding 400 V Dækselfastgørelse Skruer Dækselskrueafstand 67 mm Egnet til pladetykkelse maks. 40 mm Egnet til pladetykkelse min. 5 mm Farve orange Fastgørelse af enheder Skruer Form Rund Fræsehuldiameter 74 mm Halogenfri Ja Husgennemføringens type Udknæksåbning Højde 61 mm Indføringstype NYM ledninger og rør Kapslingsklasse IP34 Kombi-indføringer Ø 20 / 25 mm 3 Låg Uden Ledningsindføringer 3 x 1,5 mm² 1 Ledningsindføringer 3 x 2,5 mm² / 5 x 1,5 mm² 3 Ledningsindføringer 5 x 2,5 mm² / 7 x 1,5 mm² 2 Lufttæt Nej Materiale Polypropylen Med skruer Ja Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Slagfast Ja Studs Uden til rørdiameter 20/25 mm - Alle typer
