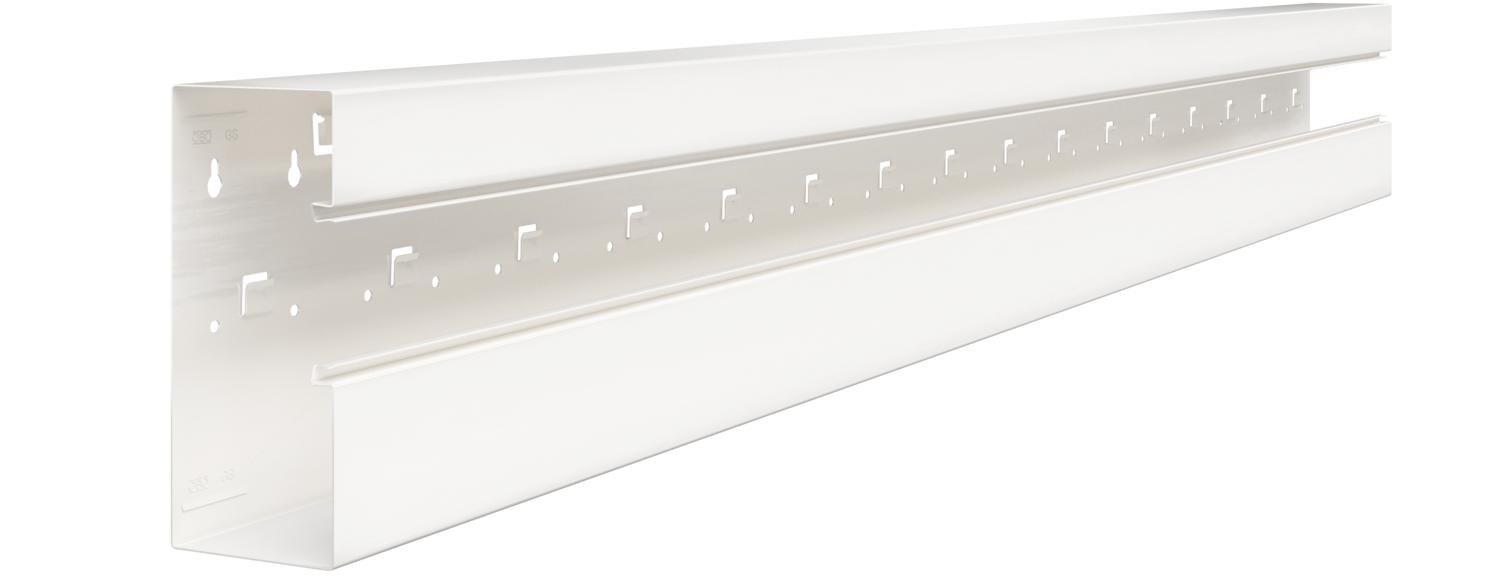

Installationskanal Rapid 80, kanalbredde 210, kanalhøjde 90, asymmetrisk
Art.nr. 6278100 | EAN 4012195664109
- Produkt beskrivelse
-
Produkt beskrivelseGS installationskanal til montering på væggen eller på fastgørelseskonsoller. GS installationskanalen er udstyret med selvkontakterende klemmeflige til montering af en skillevæg af stålplade. Potentialudligningen mellem kanalunderdelene foregår via koblingen. Mellem overdel og underdel sikres beskyttelsen og potentialudligningen af det patenterede, selvkontakterende kanaldæksel. Systemåbningen er reelt 76,5 mm. Overdelen skal bestilles separat.
Der kan efter ønske leveres overlængder indtil 3000 mm af kanalunderdele og -overdele samt andre RAL-farver. De synlige flader på de lakerede installationskanaler er forsynet med folie.
-
- Tekniske data
-
Teknisk data

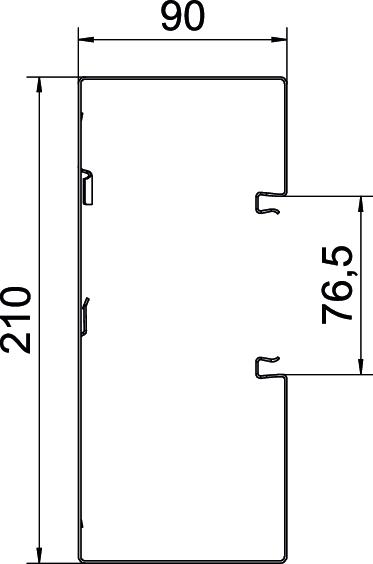

Antal overdele 1 Antallet af stikbare skillevægge 1 Antibakteriel behandling Nej Beskyttelsesfolie Ja Beskyttelsesgrad IK-kode IK10 Bredde 210 mm Bundperforering Med bundperforering CO2 fodaftryk (GWP) fra vugge til port 10,3899 kg CO2e / 1 meter Dimension 90x210x2000 Effektivt tværsnit 16850 mm² Farve renhvid; RAL 9010 Firkantet konstruktion Ja Halogenfri Ja Højde 90 mm Kabelklemme Nej Kanalsamlestykke Nej Kapslingsklasse IP30 Længde 2000 mm Materiale Stål Monteringshul i bunden Ja Monteringstype for overdele Indvendig Overdel leveres med Nej Overdelens bredde 76,5 mm Symmetrisk Nej Temperaturanvendelsesområde maks. 60 °C Temperaturanvendelsesområde min. -25 °C Udførelse bagvæg (inderside) med indgrebstap - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Installationsdåse 71GD6, enkelt
71GD6 6288610 5 Styk
Installationsdåse 71GD7-2, dobbelt
71GD7-2 6288608 2 Styk
Trækaflastning 7ZE
7ZE 6288790 50 Styk
Kanalåg, stålplade
GS-OTRW 6279850 2 m
Kanalklemme KL80A
KL80A 6288640 20 Styk
Tilslutningsvinkel til beskyttelsesleder
8AWR 6288704 10 Styk - Downloads
-
