Kabelbakke DKS 60 FT
Art.nr. 6085326 | EAN 4012196070091
- Produkt beskrivelse
-

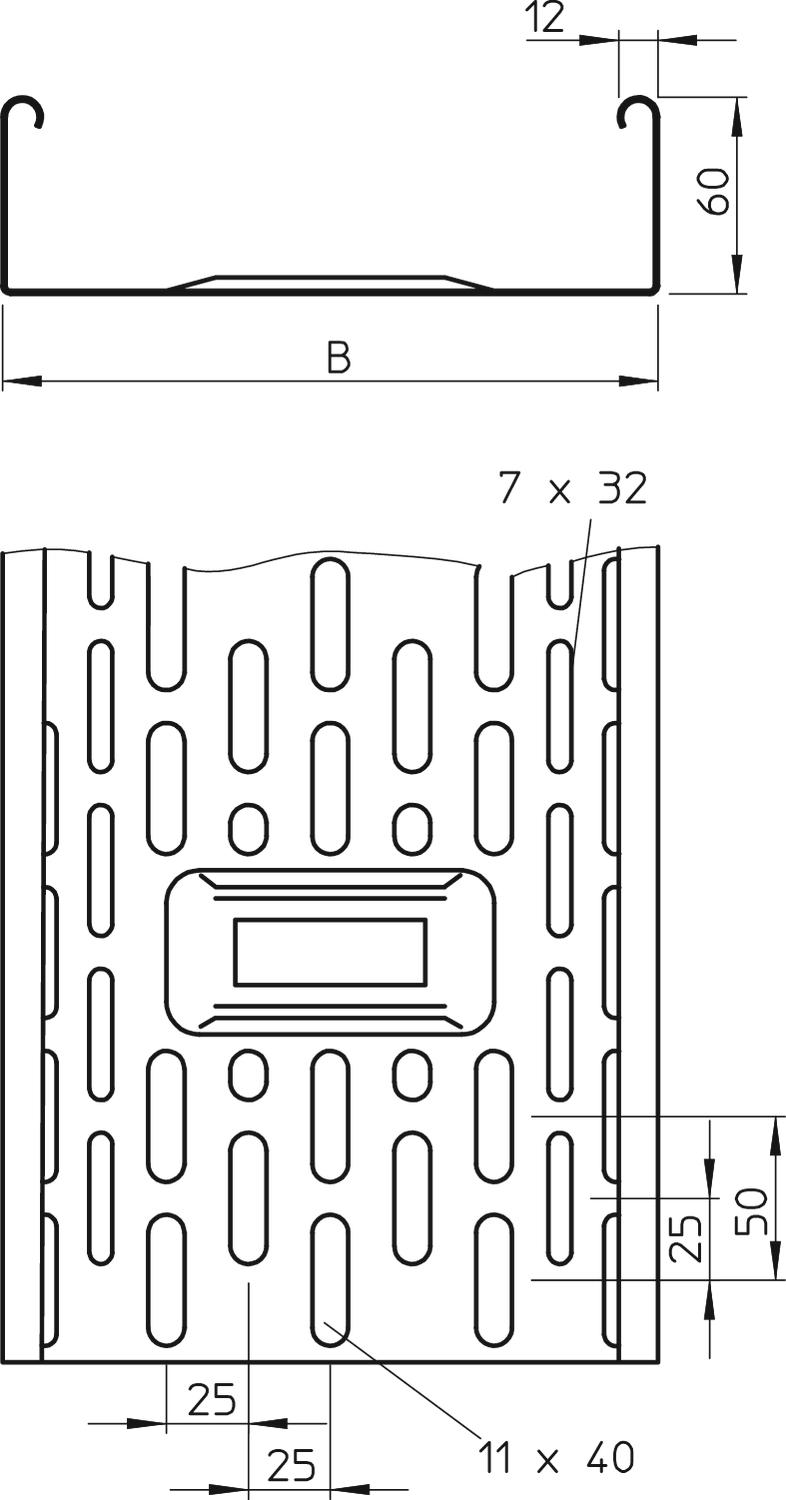

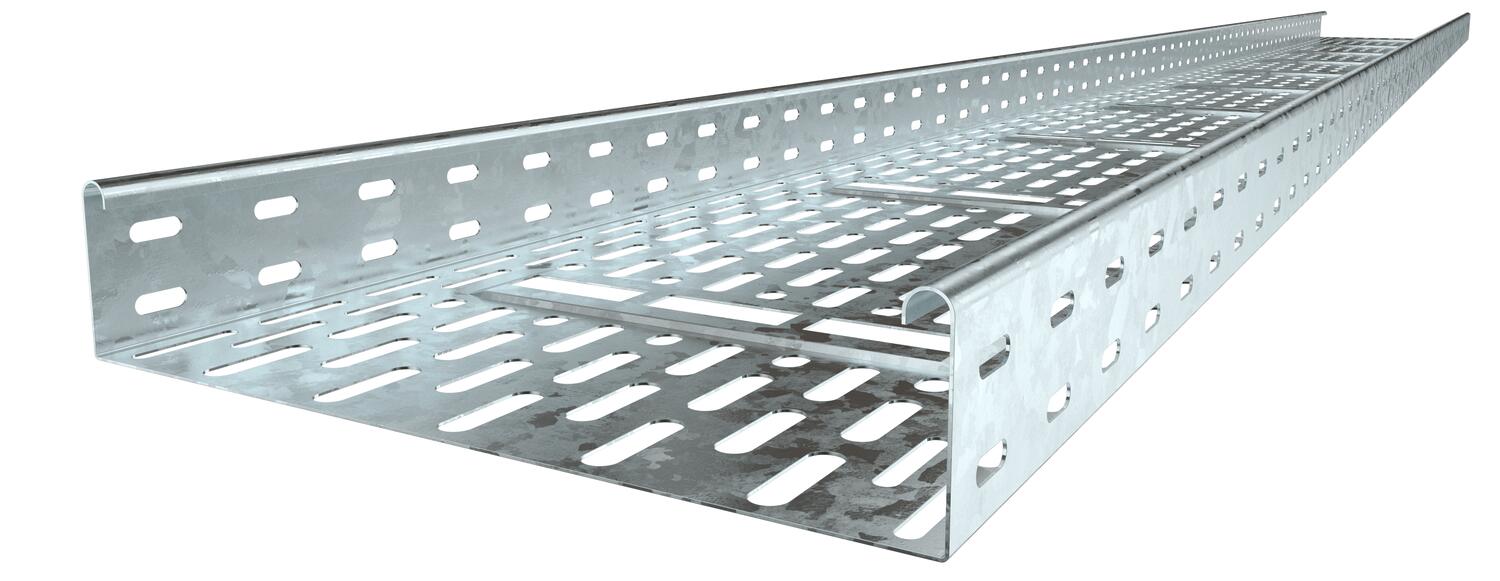

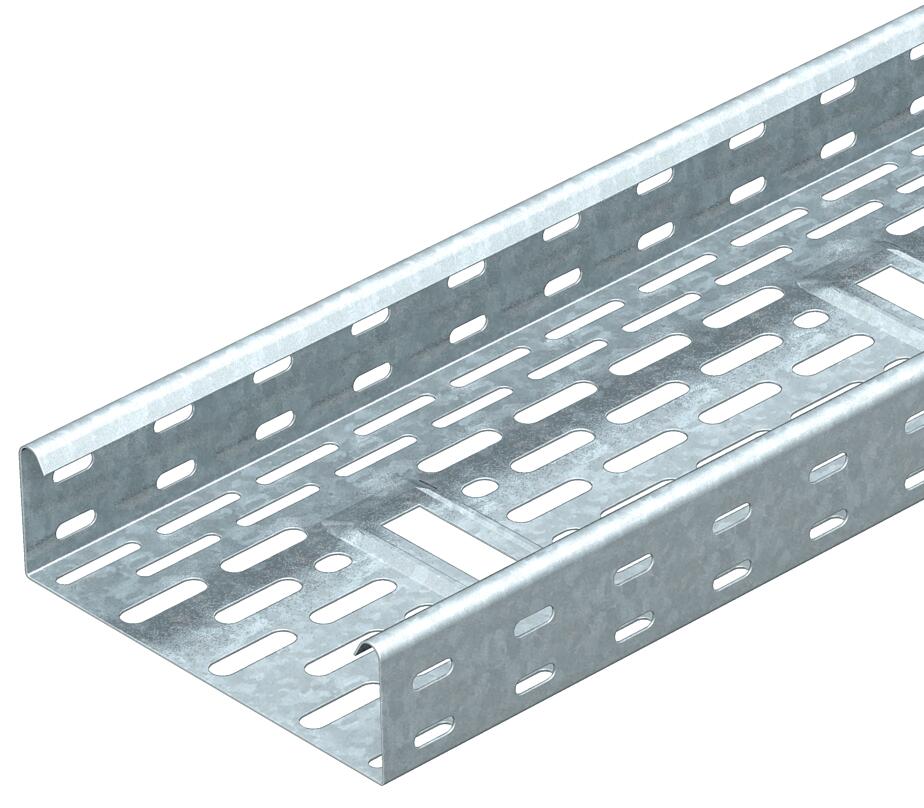

Produkt beskrivelseDKS 60 = perforeret kabelbakkesystem med en sidehøjde på 60 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Perforeret kabelbakkesystem iht. VdS standard 2092 med 30% hulandel til brug under sprinkleranlæg.
Bundgennemføring fra 200 mm bredde.
Koblingsbeslag skal bestilles separat.
-
- Tekniske data
-
Teknisk data
Anvendelse sprinkleranlæg Ja Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 100 mm Bredde 4 in Bundperforering 1 CO2 fodaftryk (GWP) fra vugge til port 4,3682 kg CO2e / 1 meter Dimension 60x100x3000 Dimension 60 x 100 Effektivt tværsnit 5800 mm² Effektivt tværsnit 58 cm² Farve zink Forbindelsestype kabelbæresystem skruet Højde 60 mm Højde 2 in Længde 3000 mm Længde 10 ft Mål B 100 mm Materiale Stål Med overdel Nej Model forbindelser uden beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade Varmgalvaniseret Pladetykkelse 1 mm Pladetykkelse 0,06 in Rustfrit stål, bejdset Nej Sidehuller Ja Støtteafstand 1,5m 1,75 kN/m Støtteafstand 2,0m 0,95 kN/m Støtteafstand 2,5m 0,5 kN/m Støtteafstand 3,0m 0,4 kN/m Udførelse til store afstande Nej Tekniske data

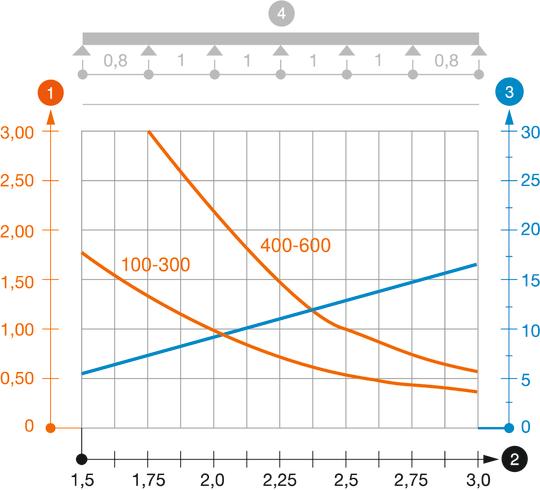

Belastningsdiagram kabelbakke type DKS 60
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
