Kabelbakke IKS 60 FS 3000 | 100 | 1 | Nej | Stål | båndgalvaniseret

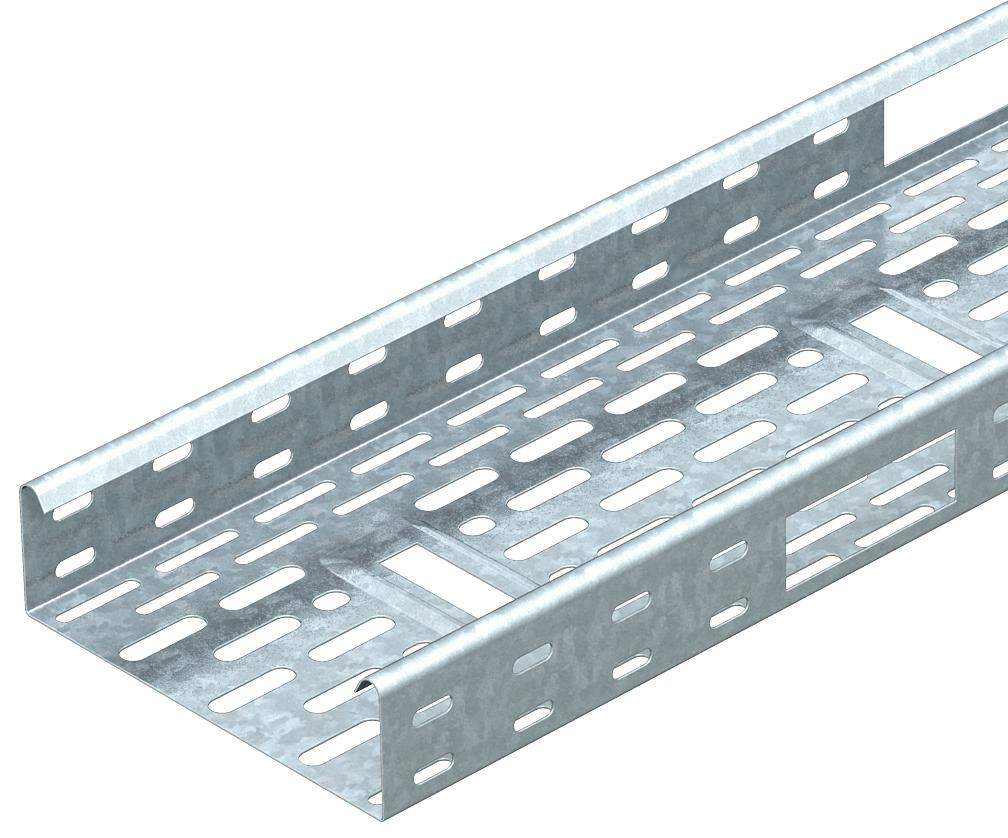

Kabelbakke IKS 60 FS

Art.nr. 6087116 | EAN 4012196168439

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

IKS 60 = installationskabelbakkesystem med 60 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

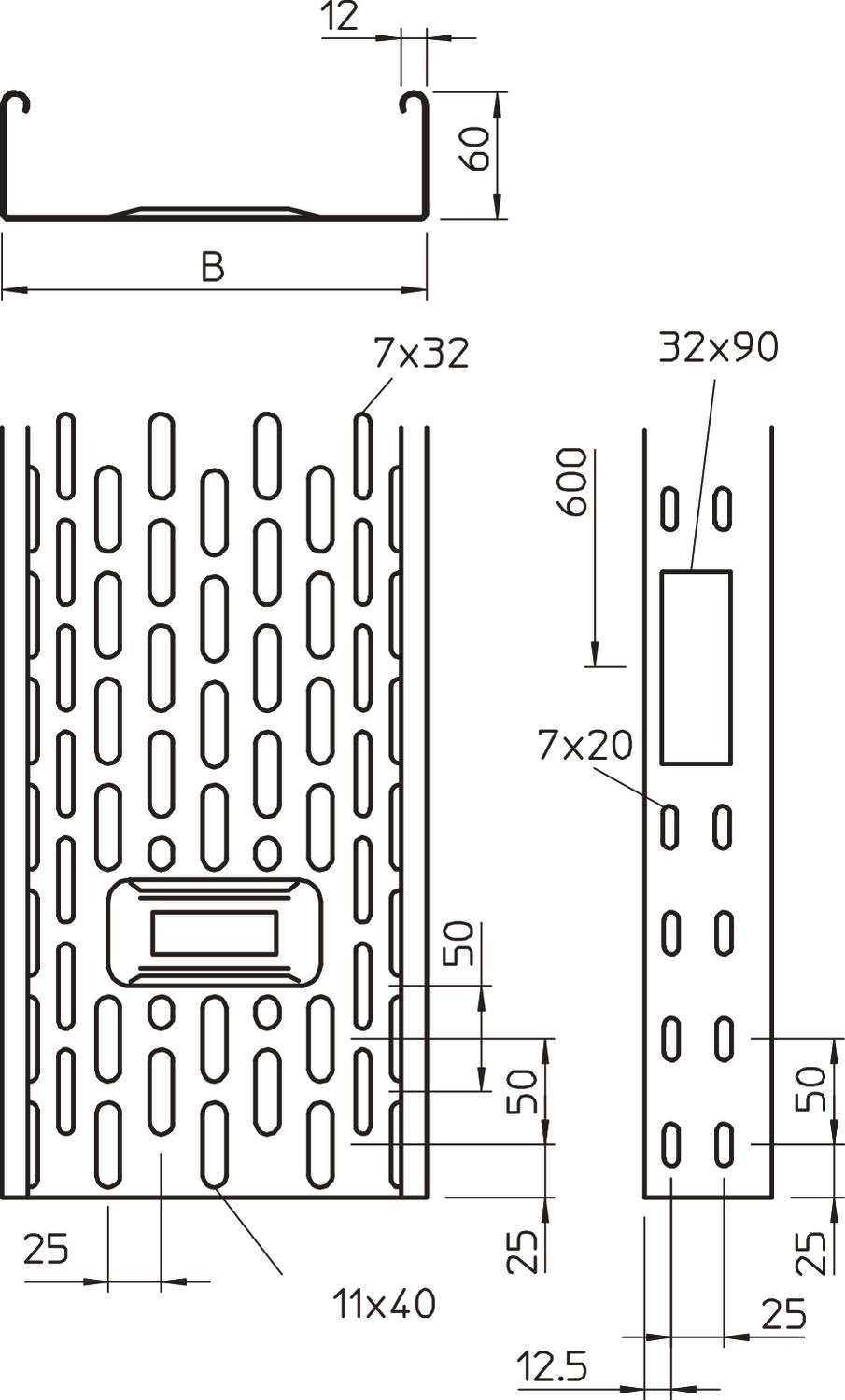

Perforeret kabelbakkesystem iht. VdS standard 2092 med 30% perforering til brug under sprinkleranlæg. Bundgennemføring fra 200 mm bredde. Forskudte sidehuller for hver 300 mm.

Koblingsbeslag skal bestilles separat.

Tekniske data

Teknisk data

Anvendelse sprinkleranlæg	Ja
Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	100 mm
Bredde	4 in
CO2 fodaftryk (GWP) fra vugge til port	4,3254 kg CO2e / 1 meter
Dimension	60x100x3000
Dimension	60 x 100
Effektivt tværsnit	5800 mm²
Effektivt tværsnit	58 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	2 in
Højde	60 mm
Længde	10 ft
Længde	3000 mm

Mål B	100 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	båndgalvaniseret
Pladetykkelse	0,04 in
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,0m	0,9 kN/m
Støtteafstand 1,5m	0,9 kN/m
Støtteafstand 2,0m	0,7 kN/m
Støtteafstand 2,5m	0,45 kN/m
Udførelse til store afstande	Nej

Tekniske data

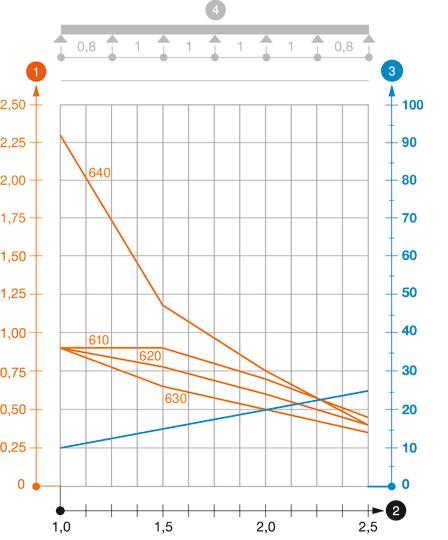

Belastningsdiagram kabelbakke type IKS 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
IKS 610 FS	3000 mm	100 mm	1 mm	Nej	Stål	båndgalvaniseret	6087116	m	6 m

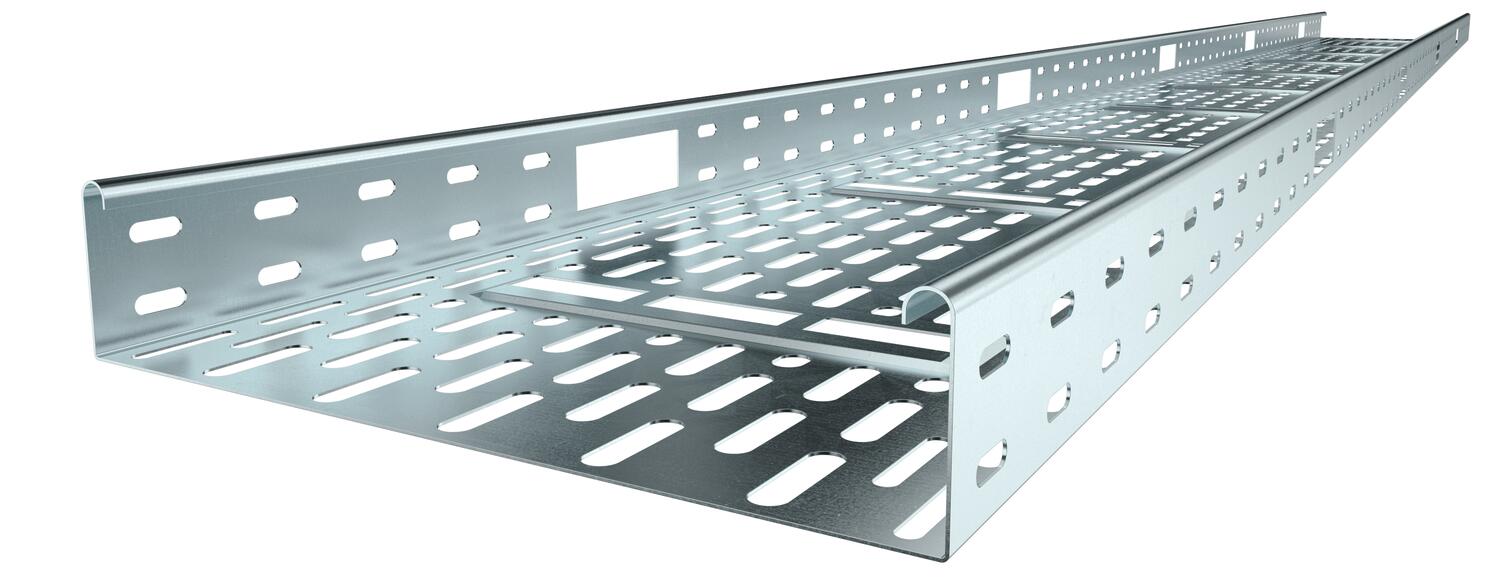

IKS 630 FS	3000 mm	300 mm	1 mm	Nej	Stål	båndgalvaniseret	6087140	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FT	RLVK 60 FT	6067603	Styk	10 Styk
45°-bøjning 60 FT	RB 45 610 FT	6036130	Styk	1 Styk
90°-bøjning 60 FT	RB 90 610 FT	6036590	Styk	1 Styk
Bøjning vinklen kan indstilles 60 FT	RB W 610 FT	6037120	Styk	1 Styk
Monterings-forgreningsstykke 60 FT	RAA 610 FT	6042211	Styk	1 Styk
T-stykke 60 FT	RT 610 FT	6038130	Styk	1 Styk
Kryds 60 FT	RK 610 FT	7027411	Styk	1 Styk
Låg med vrider DD	DRL 100 DD	6052703	m	24 m
Deleskinne 60 DD	TSG 60 DD	6062327	m	45 m
90° bøjning 60 FS	RB 90 610 FS	6043216	Styk	1 Styk
